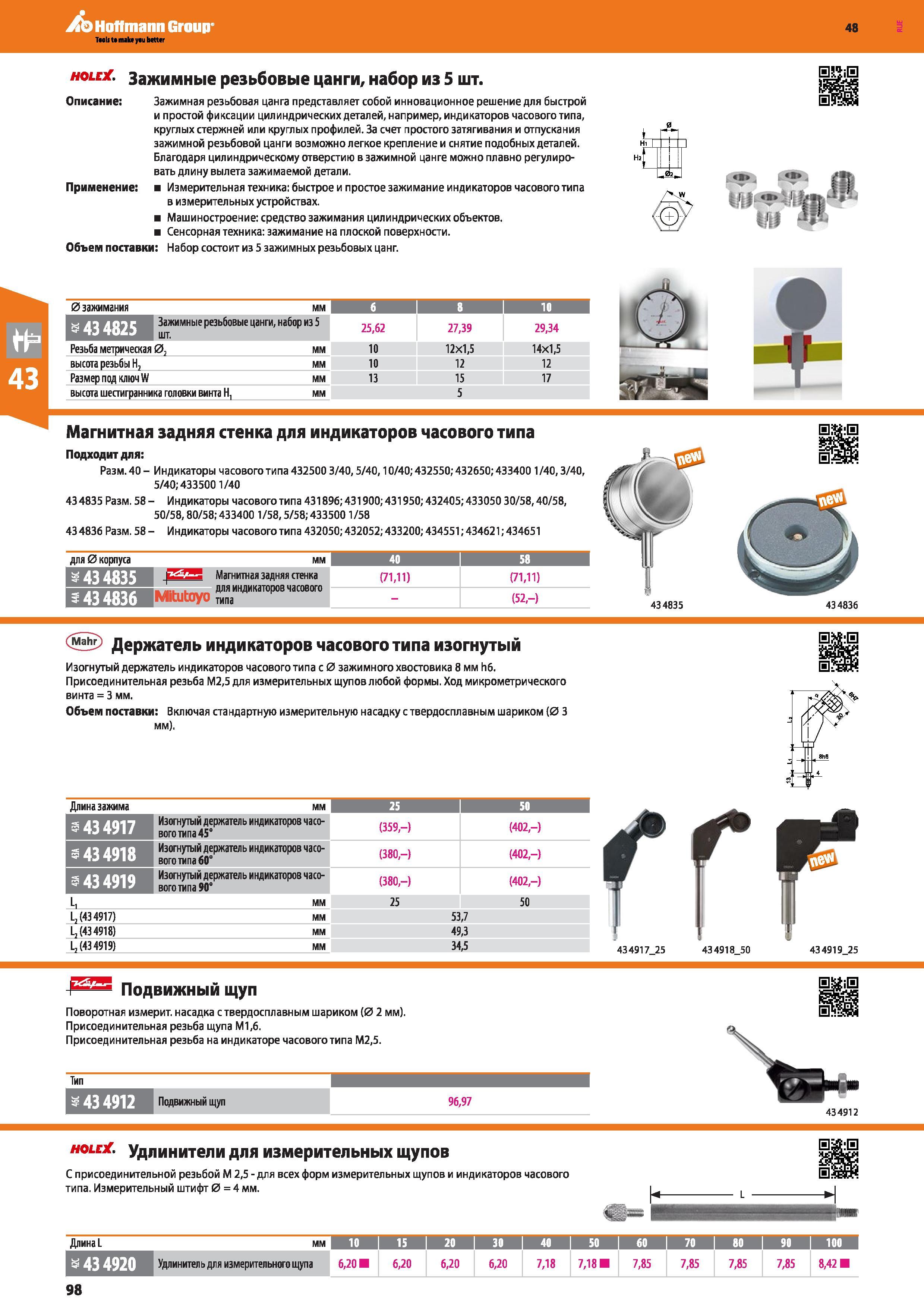

Зажимная резьбовая цанга представляет собой инновационное решение для быстрой и простой фиксации цилиндрических деталей, например, индика

Зажимная резьбовая цанга представляет собой инновационное решение для быстрой и простой фиксации цилиндрических деталей, например, индикаторов часового типа, круглых стержней или круглых профилей. За счет простого затягивания и отпускания зажимной резьбовой цанги возможно легкое крепление и снятие подобных деталей. Благодаря цилиндрическому отверстию в зажимной цанге можно плавно регулировать длину вылета зажимаемой детали. Применение: Измерительная техника: быстрое и простое зажимание индикаторов часового типа в измерительных устройствах. Машиностроение: средство зажимания цилиндрических объектов. Сенсорная техника: зажимание на плоской поверхности. Объем поставки: Набор состоит из 5 зажимных резьбовых цанг. Si 0 зажимания мм 8 10 Зажимные резьбовые цанги, набор из 5 25,62 27,39 29,34 Резьба метрическая 0, мм 10 12x1,5 14x1,5 высота резьбы Н2 мм 10 12 12 Размер под ключ W мм 13 15 17 высота шестигранника головки винта Н1 мм 5 Магнитная задняя стенка для индикаторов часового типа Подходит для: Разм. 40 - Индикаторы часового типа 432500 3/40,5/40,10/40; 432550; 432650; 433400 1/40,3/40, 5/40; 4335001/40 434835 Разм. 58- Индикаторы часового типа 431896; 431900; 431950; 432405; 433050 30/58,40/58, 50/58,80/58; 433400 1/58,5/58; 4335001/58 434836 Разм. 58- Индикаторы часового типа 432050; 432052; 433200; 434551; 434621; 434651 для 0 корпуса ММ 40 58 ¥43 4835 Е= Магнитная задняя стенка для индикаторов часового типа (71,11) (71,11) г 43 4836 - (52,-) 434835 434836 Держатель индикаторов часового типа изогнутый Изогнутый держатель индикаторов часового типа с 0 зажимного хвостовика 8 мм h6. Присоединительная резьба М2,5 для измерительных щупов любой формы. Ход микрометрического винта = 3 мм. Объем поставки: Включая стандартную измерительную насадку с твердосплавным шариком (0 3 мм). Длина зажима мм 25 50 5 434917 Изогнутый держатель индикаторов часового типа 45° (359,-) (402,-) Изогнутый держатель индикаторов часового типа 60° (380,-) (402,-) 5 434919 Изогнутый держатель индикаторов часового типа 90° (380,-) (402,-) L, мм 25 50 L2 (43 4917) мм 53,7 Lj (43 4918) мм 49,3 L, (43 4919) мм 34,5 434917 25 434918 50 434919 25 f,TrrT" Подвижный щуп Поворотная измерит, насадка с твердосплавным шариком (0 2 мм). Присоединительная резьба щупа М1,б. Присоединительная резьба на индикаторе часового типа М2,5. Тип Ш\9£\г Подвижный щуп 96,97 434912 Holex Удлинители для измерительных щупов С присоединительной резьбой М 2,5 - для всех форм измерительных щупов и индикаторов часового типа. Измерительный штифт 0 = 4 мм. ДлинаL ММ 10 15 20 30 40 50 60 70 10 90 100 3 43 4920 Удлинитель для измерительного щупа 6,20 6,20 6,20 6,20 7,18 7,18 7,85 7,85 7,85 7,85 8,42 98 Hoffmann Group 48 Holex Зажимные резьбовые цанги, набор из 5 шт. Описание:
