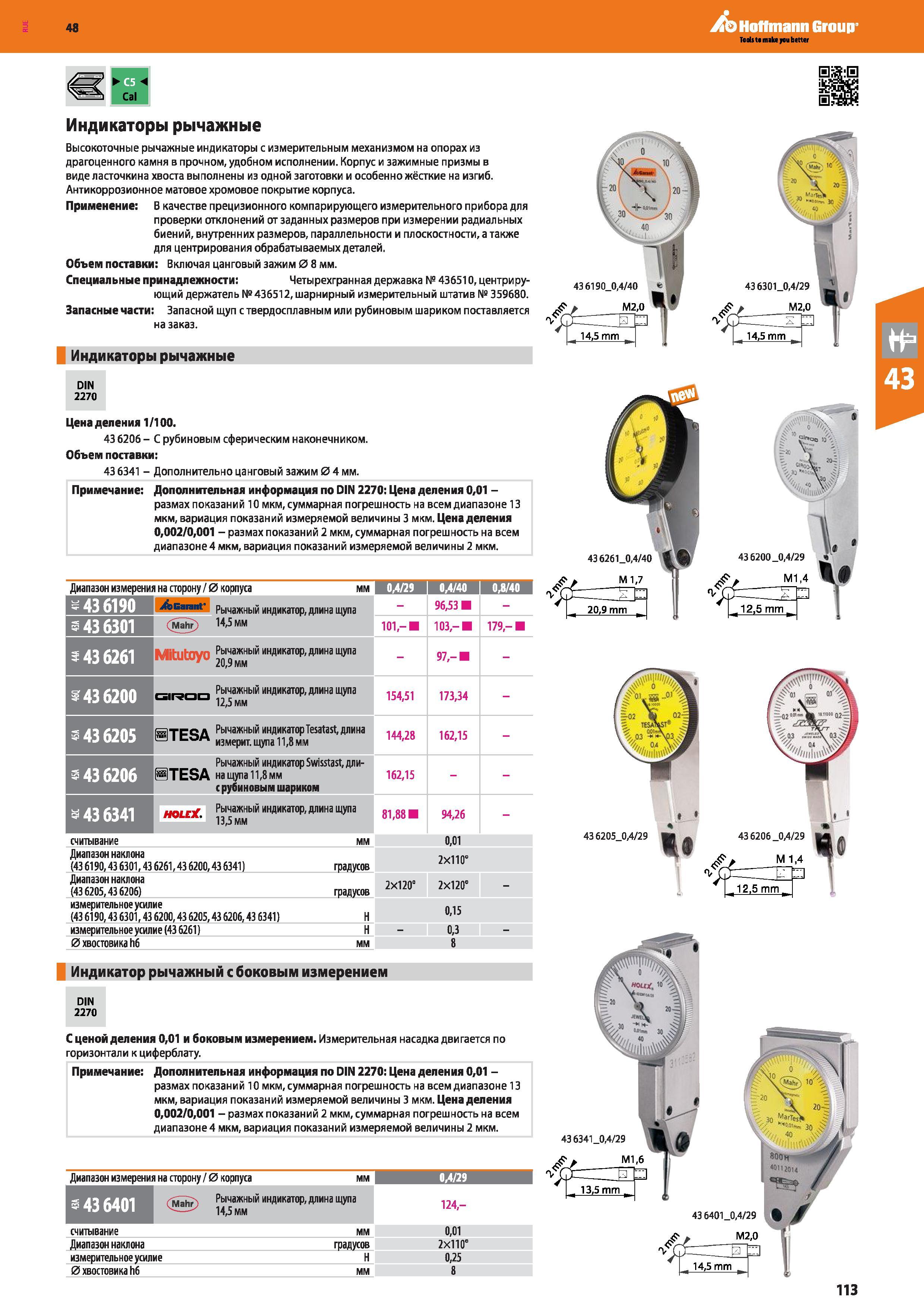

Высокоточные рычажные индикаторы с измерительным механизмом на опорах из драгоценного камня в прочном, удобном исполнении. Корпус и зажимные призмы в виде ласточкина хвоста выполнены из одной заготовки и особенно жёсткие на изгиб. Антикоррозионное матовое хромовое покрытие корпуса. Применение: В качестве прецизионного компарирующего измерительного прибора для проверки отклонений от заданных размеров при измерении радиальных биений, внутренних размеров, параллельности и плоскостности, а также для центрирования обрабатываемых деталей. Объем поставки: Включая цанговый зажим 0 8 мм. Специальные принадлежности: Четырехгранная державка № 436510, центриру- ющий держатель №436512, шарнирный измерительный штатив № 359680. Запасные части: Запасной щуп с твердосплавным или рубиновым шариком поставляется на заказ. Индикаторы рычажные DIN 2270 Цена деления 1/100. 43 6206 - С рубиновым сферическим наконечником. Объем поставки: 43 6341 - Дополнительно цанговый зажим 0 4 мм. Примечание: Дополнительная информация по DIN 2270: Цена деления 0,01 - размах показаний 10 мкм, суммарная погрешность на всем диапазоне 13 мкм, вариация показаний измеряемой величины 3 мкм. Цена деления 0,002/0,001 - размах показаний 2 мкм, суммарная погрешность на всем диапазоне4 мкм, вариация показаний измеряемой величины 2 мкм. Диапазон измерения на сторону / 0 корпуса мм 0/4/29 0/4/40 0,8/40 43 6190 bcnant' Рычажный индикатор, длина щупа - 96,53 - 43 6301 (м£) IV 101,- 103,-И 179,- 5 Рычажный индикатор, длина щупа 20,9 мм - 97,- - 43 6200 Рычажный индикатор, длина щупа 12,5 мм 154,51 173,34 - 3 43 6205 гауред Рычажный индикаторTesatast, длина м 1 измерит, щупа 11,8 мм 144,28 162,15 - 3 43 6206 Рычажный индикатор Swisstast, дли-STESA на щупа 11,8 мм с рубиновым шариком 162,15 43 6341 uairY Рычажный индикатор, длина щупа 13,5 мм 81,88 94,26 - считывание мм 0,01 Диапазон наклона (43 6190,43 6301,43 6261,43 6200,43 6341) градусов 2x110° Диапазон наклона (436205,436206) градусов 2x120" 2X120° - измерительное усилие (43 6190,43 6301,43 6200,43 6205,43 6206,43 6341) Н 0,15 измерительное усилие (43 6261) Н 0,3 Диаметр хвостовика h6 мм 8 43 б205 0,4/29 Индикатор рычажный с боковым измерением DIN 2270 С ценой деления 0,01 и боковым измерением. Измерительная насадка двигается по горизонтали к циферблату. Примечание: Дополнительная информация по DIN 2270: Цена деления 0,01 - размах показаний 10 мкм, суммарная погрешность на всем диапазоне 13 мкм, вариация показаний измеряемой величины 3 мкм. Цена деления 0,002/0,001 - размах показаний 2 мкм, суммарная погрешность на всем диапазоне 4 мкм, вариация показаний измеряемой величины 2 мкм. Диапазон измерения на сторону / 0 корпуса мм 0/4/29 I Рычажный индикатор, длина щупа 4 14,5 мм 124,- считывание мм 0,01 Диапазон наклона градусов 2X110° измерительное усилие Н 0,25 Диаметр хвостовика h6 мм 8 48 Hoffmann Group Индикаторы рычажные
