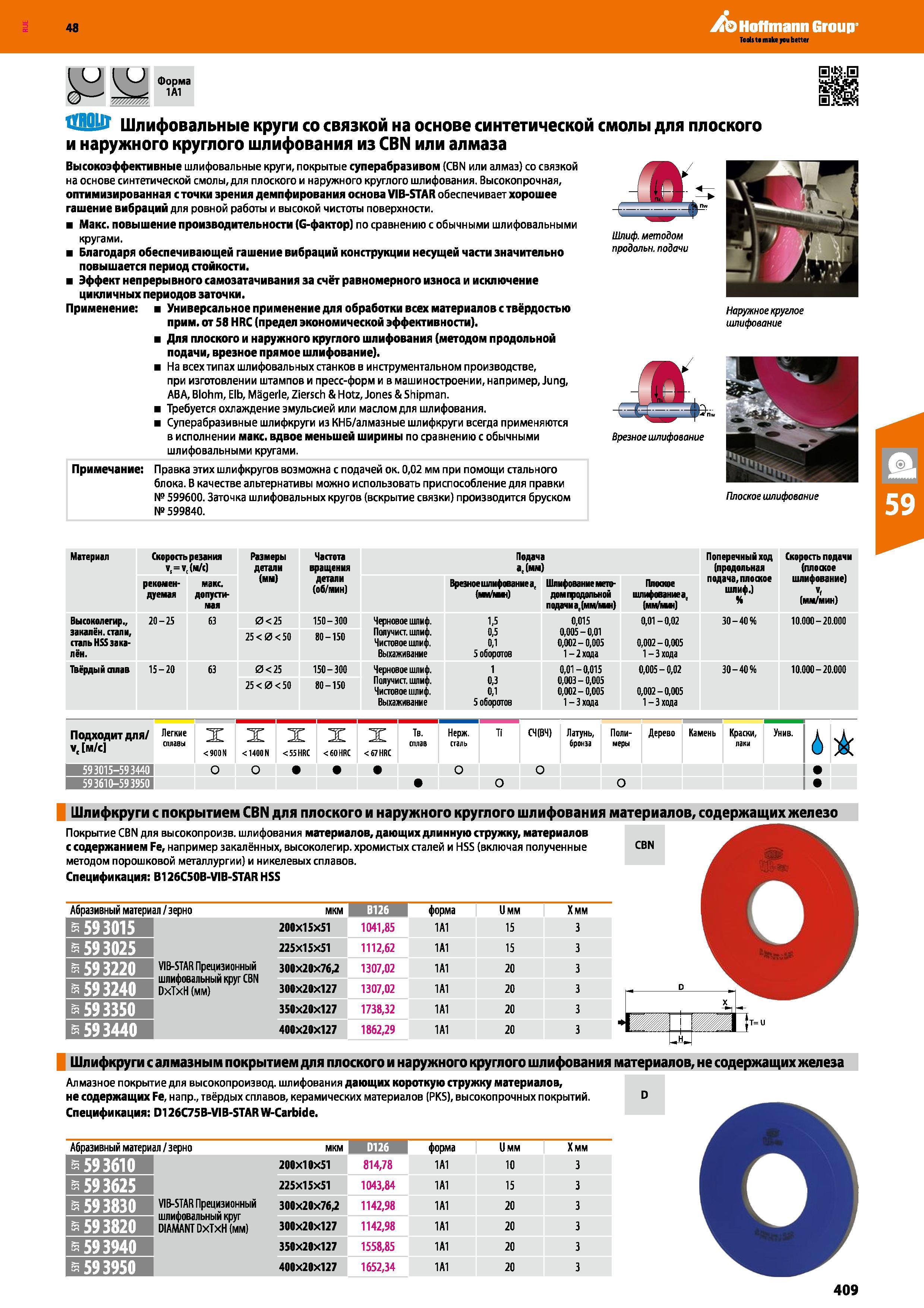

Высокоэффективные шлифовальные круги, покрытые суперабразивом (CBN или алмаз) со связкой на основе синтетической смолы, для плоского и наружного круглого шлифования. Высокопрочная, оптимизированная с точки зрения демпфирования основа VIB-STAR обеспечивает хорошее гашение вибраций для ровной работы и высокой чистоты поверхности. Макс. повышение производительности (G-фактор) по сравнению с обычными шлифовальными кругами. Благодаря обеспечивающей гашение вибраций конструкции несущей части значительно повышается период стойкости. Эффект непрерывного самозатачивания за счёт равномерного износа и исключение цикличных периодов заточки. Шлиф, методом продольн. подачи Применение: Универсальное применение для обработки всех материалов с твёрдостью прим. от 58 HRC (предел экономической эффективности). Для плоского и наружного круглого шлифования (методом продольной подачи, врезное прямое шлифование). На всех типах шлифовальных станков в инструментальном производстве, при изготовлении штампов и пресс-форм и в машиностроении, например, Jung, ABA, Blohm, Elb, Magerle, Ziersch & Hotz, Jones & Shipman. Требуется охлаждение эмульсией или маслом для шлифования. Суперабразивные шлифкруги из КНБ/алмазные шлифкруги всегда применяются в исполнении макс. вдвое меньшей ширины по сравнению с обычными шлифовальными кругами. Примечание: Правка этих шлифкругов возможна с подачей ок. 0,02 мм при помощи стального блока. В качестве альтернативы можно использовать приспособление для правки № 599600. Заточка шлифовальных кругов (вскрытие связки) производится бруском №599840. Наружное круглое шлифование Материал Скорость резания vs = vt (м/с) Размеры детали Частота вращения Подача а, (мм) Поперечный од (продольная Скорость подачи (плоское (мм) детали подача, плоское шлифование) дуемая допусти- мая (об/мин) (ми/наО ДОМГфСЩОЛЬНОЙ пвдачиа,(мм/им) шлифоааниеа, (мм/мм) шлиф.) % V, (мм/мин) Высоколегир., закалён, стали, сталь HSS закалён. 20-25 63 0<25 25 < 0 < 50 150-300 80-150 Черновое шлиф. Получист. шлиф. Чистовое шлиф. Выхаживание 1,5 0,5 0,1 5 оборотов 0,015 0,005 - 0,01 0,002 - 0,005 1 2 хода 0,01-0,02 0,002 - 0,005 1-Зхода 30 - 40% 10.000-20.000 Твёрдый сплав 15-20 63 0<25 25 < 0 < 50 150-300 80-150 Черновое шлиф. Получист. шлиф. Чистовое шлиф. Выхаживание 1 0,3 0,1 5 оборотов 0,01-0,015 0,003 - 0,005 0,002 - 0,005 1 - 3 хода 0,005 - 0,02 0,002 - 0,005 1-Зхода 30 - 40% 10.000 - 20.000 Подходит для/ Легкие v, м/с СПМ0“ X <900N X <1400 N X < 55 HRC X < 60HRC X < 67 HRC Твердый сплав Нержавеющая сталь Ti СЧ ВЧ) Латунь, бронза Полимеры Дерево Камень Краски, лаки Унив. 1 593015-593440 о 593610-593950 Шлифкруги с покрытием CBN для плоского и наружного круглого шлифования Покрытие CBN для высокопроизв. шлифования материалов, дающих длинную стружку, материалов с содержанием Fe, например закалённых, высоколегир. хромистых сталей и HSS (включая полученные методом порошковой металлургии) и никелевых сплавов. Спецификация: B126C50B-VIB-STAR HSS Абразивный материал / зерно мкм В126 1 форма U мм Xmi шт\т 200X15X51 1041,85 1А1 15 3 й 59 3025 225x15x51 1112,62 1А1 15 3 й 59 3220 VIB-STAR Прецизионный шлифовальный круг CBN DxTxH (мм) 300x20x76,2 1307,02 1А1 20 3 я 59 3240 300X20X127 1307,02 1А1 20 3 593350 350x20x127 1738,32 1А1 20 3 5 593440 400X20X127 1862,29 1А1 20 3 Шлифкруги с алмазным покрытием для плоского и наружного круглого шлифования материалов, не содержащих железа Алмазное покрытие для высокопроизвод. шлифования дающих короткую стружку материалов, не содержащих Fe, напр., твёрдых сплавов, керамических материалов (PKS), высокопрочных покрытий. D Спецификация: D126C75B-VIB-STARW-Carbide. Абразивный материал / зерно мкм D126 I форма U мм Хмм й 59 3610 200x10x51 814,78 1А1 10 3 й 59 3625 225x15x51 1043,84 1А1 15 3 й593830 VIB-STAR Прецизионный шлифовальный круг DIAMANT DxTxH (мм) 300x20x76,2 1142,98 1А1 20 3 й593820 300x20x127 1142,98 1А1 20 3 й593940 350x20x127 1558,85 1А1 20 3 й 59 3950 400x20x127 1652,34 1А1 20 3 материалов, содержащих железо 409 48 Hoffmann Group Форма 1A1 Шлифовальные круги со связкой на основе синтетической смолы для плоского и наружного круглого шлифования из CBN или алмаза
