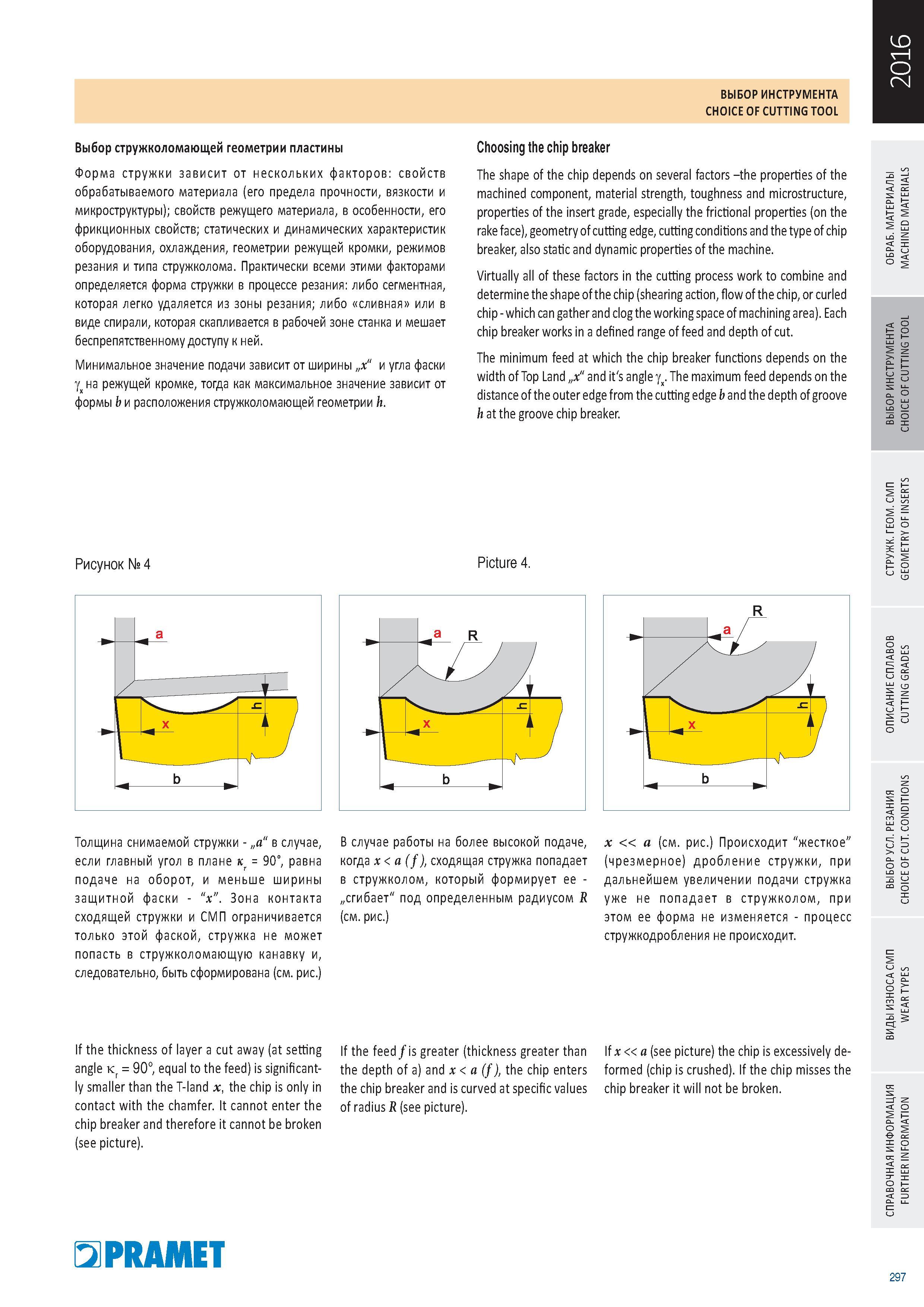

Выбор стружколомающей геометрии токарной сменной режущей пластины Форма стружки зависит от нескольких факторов свойств обрабатываемого материала (его предела прочности, вязкости и микроструктуры); свойств режущего материала, в особенности, его фрикционных свойств; статических и динамических характеристик оборудования, охлаждения, геометрии режущей кромки, режимов резания и типа стружколома. Практически всеми этими факторами определяется форма стружки в процессе резания либо сегментная, которая легко удаляется из зоны резания; либо сливная или в виде спирали, которая скапливается в рабочей зоне станка и мешает беспрепятственному доступу к ней. Минимальное значение подачи зависит от ширины „х" и угла фаски Yx на режущей кромке, тогда как максимальное значение зависит от формы b и расположения стружколомающей геометрии h. Choosing the chip breaker The shape of the chip depends on several factors -the properties of the machined component, material strength, toughness and microstructure, properties of the insert grade, especially the frictional properties (on the rake face), geometry of cutting edge, cutting conditions and the type of chip breaker, also static and dynamic properties of the machine. Virtually all of these factors in the cutting process work to combine and determine the shape of the chip (shearing action, flow of the chip, or curled chip which can gather and clog the working space of machining area). Each chip breaker works in a defined range of feed and depth of cut. The minimum feed at which the chip breaker functions depends on the width of Top Land „x" and it's angle yx. The maximum feed depends on the distance of the outer edge from the cutting edge b and the depth of groove h at the groove chip breaker. oc О О 3 f s о LD о 2 x О Рисунок № 4 Picture 4. Толщина снимаемой стружки „я" в случае, если главный угол в плане кг = 90°, равна подаче на оборот, и меньше ширины защитной фаски "х". Зона контакта сходящей стружки и СМП ограничивается только этой фаской, стружка не может попасть в стружколомающую канавку и, следовательно, быть сформирована (см. рис.) В случае работы на более высокой подаче, когда х a ( f), сходящая стружка попадает в стружколом, который формирует ее -„сгибает" под определенным радиусом R (см. рис.) х << а (см. рис.) Происходит "жесткое" (чрезмерное) дробление стружки, при дальнейшем увеличении подачи стружка уже не попадает в стружколом, при этом ее форма не изменяется процесс стружкодробления не происходит. О и-О О LQ 2 PRAMET If the thickness of layer a cut away (at setting angle Kr = 90°, equal to the feed) is significantly smaller than the T-land x, the chip is only in contact with the chamfer. It cannot enter the chip breaker and therefore it cannot be broken (see picture). If the feed f is greater (thickness greater than the depth of a) and x a (f), the chip enters the chip breaker and is curved at specific values of radius R (see picture). If x << a (see picture) the chip is excessively deformed (chip is crushed). If the chip misses the chip breaker it will not be broken. S s OC X О S Lb 297 ВЫБОР ИНСТРУМЕНТА CHOICE OF CUTTING TOOL
