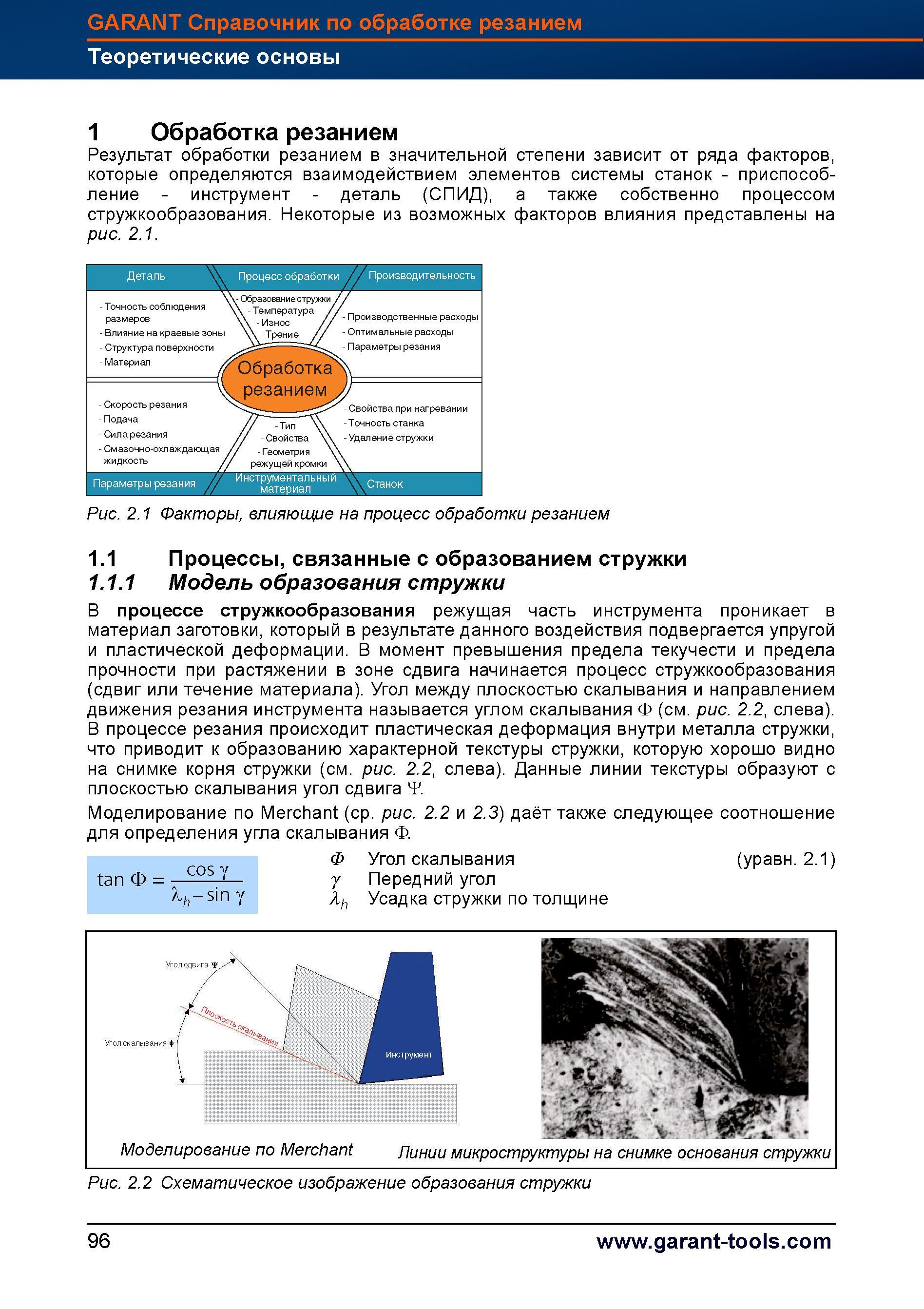

Результат обработки резанием в значительной степени зависит от ряда факторов, которые определяются взаимодействием элементов системы станок - приспособление - инструмент - деталь (СПИД), а также собственно процессом стружкообразования. Некоторые из возможных факторов влияния представлены на рис. 2.1. - Точность соблюдения размеров - Влияние на краевые зоны - Структура поверхности - Материал - Скорость резания - Подача - Сила резания - Смазочно-охлаждающая жидкость Процесс обработки Производительность Образование стружки / - Температура - Износ - Трение Обработка резанием - Тип - Свойства - Геометрия режущей кромки - Производственные расходы - Оптимальные расходы - Параметры резания - Свойства при нагревании - Точность станка - Удаление стружки Параметры резания Станок Деталь Рис. 2.1 Факторы, влияющие на процесс обработки резанием 1.1 Процессы, связанные с образованием стружки 1.1.1 Модель образования стружки В процессе стружкообразования режущая часть инструмента проникает в материал заготовки, который в результате данного воздействия подвергается упругой и пластической деформации. В момент превышения предела текучести и предела прочности при растяжении в зоне сдвига начинается процесс стружкообразования (сдвиг или течение материала). Угол между плоскостью скалывания и направлением движения резания инструмента называется углом скалывания Ф (см. рис. 2.2, слева). В процессе резания происходит пластическая деформация внутри металла стружки, что приводит к образованию характерной текстуры стружки, которую хорошо видно на снимке корня стружки (см. рис. 2.2, слева). Данные линии текстуры образуют с плоскостью скалывания угол сдвига Т. Моделирование по Merchant (ср. рис. 2.2 и 2.3) даёт также следующее соотношение для определения угла скалывания Ф. Ф Угол скалывания (уравн. 2.1) Y Передний угол Xh Усадка стружки по толщине tan Ф = cos у Xh- sin y Рис. 2.2 Схематическое изображение образования стружки 96 GARANT Справочник по обработке резанием Теоретические основы 1 Обработка резанием
