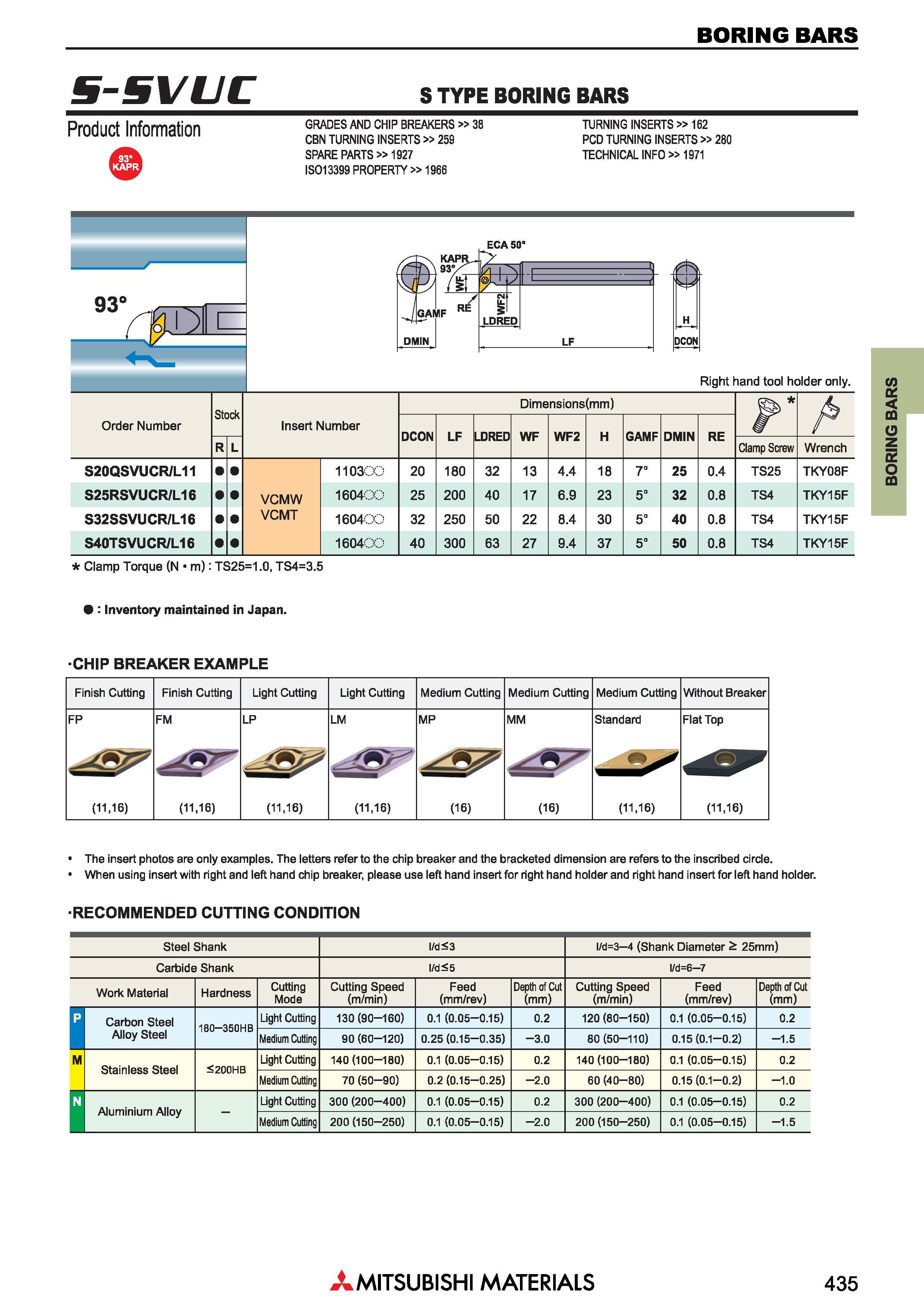

Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ s-svuc S TYPE Сборные расточные резцы Mitsubishi с режущими сменными пластинами BORING BARS _ Product Information GRADES AND CHIP BREAKERS 38 CBN TURNING INSERTS 259 Запасные части для металлорежущего инструмента SPARE PARTS 1927 ISO 13399 PROPERTY 1966 TURNING INSERTS 162 PCD TURNING INSERTS 280 Рекомендации по использованию металлорежущего инструмента TECHNICAL INFO 1971 ECA 50’ Right hand tool holder only. Обозначение Order Number Stock Обозначение сменной режущей пластины Insert Number Dimensions(mm) A DCON LF LDRED WF WF2 H GAMF DMIN RE R L Clamp Screw Wrench S20QSVUCR/L11 110300 20 180 32 13 4.4 18 7° 25 0.4 TS25 TKY08F S25RSVUCR/L16 VCMW 160400 25 200 40 17 6.9 23 5° 32 0.8 TS4 TKY15F S32SSVUCR/L16 VCMT 160400 32 250 50 22 8.4 30 5° 40 0.8 TS4 TKY15F S40TSVUCR/L16 160400 40 300 63 27 9.4 37 5° 50 0.8 TS4 TKY15F Clamp Torque (N m): TS25=1.0, TS4=3.5 Inventory maintained in Japan. CHIP BREAKER EXAMPLE Finish Cutting Finish Cutting Light Cutting Light Cutting Medium Cutting Medium Cutting Medium Cutting Without Breaker FP FM LP LM MP MM Standard Flat Top (11,16) (11,16) (11,16) (11,16) (16) (16) (11,16) (11,16) The Insert photos are only examples. The letters refer to the chip breaker and the bracketed dimension are refers to the inscribed circle. When using Insert with right and left hand chip breaker, please use left hand Insert for right hand holder and right hand insert for left hand holder. RECOMMENDED CUTTING CONDITION Steel Shank l/d<3 l/d=3 4 (Shank Diameter 25mm) Carbide Shank l/d<5 l/d=6 7 Обрабатываемые материалы Work Material Hardness Cutting Mode Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Глубина резания (мм) Depth of Cut (mm) B Carbon Steel 180 350HB Light Cutting 130 (90-160) 0.1 (0.05-0.15) 0.2 120 (80-150) 0.1 (0.05-0.15) 0.2 Alloy Steel Medium Cutting 90 (60-120) 0.25 (0.15-0.35) -3.0 80(50-110) 0.15 (0.1 0.2) -1.5 M Stainless Steel <200HB Light Cutting 140 (100-180) 0.1 (0.05-0.15) 0.2 140 (100-180) 0.1 (0.05-0.15) 0.2 Medium Cutting 70 (50-90) 0.2 (0.15-0.25) -2.0 60 (40-80) 0.15 (0.1 0.2) -1.0 D Aluminium Alloy Light Cutting 300 (200-400) 0.1 (0.05-0.15) 0.2 300 (200-400) 0.1 (0.05-0.15) 0.2 Medium Cutting 200 (150-250) 0.1 (0.05-0.15) -2.0 200 (150-250) 0.1 (0.05-0.15) -1.5 Mitsubishi Materials 435 BORING BARS
