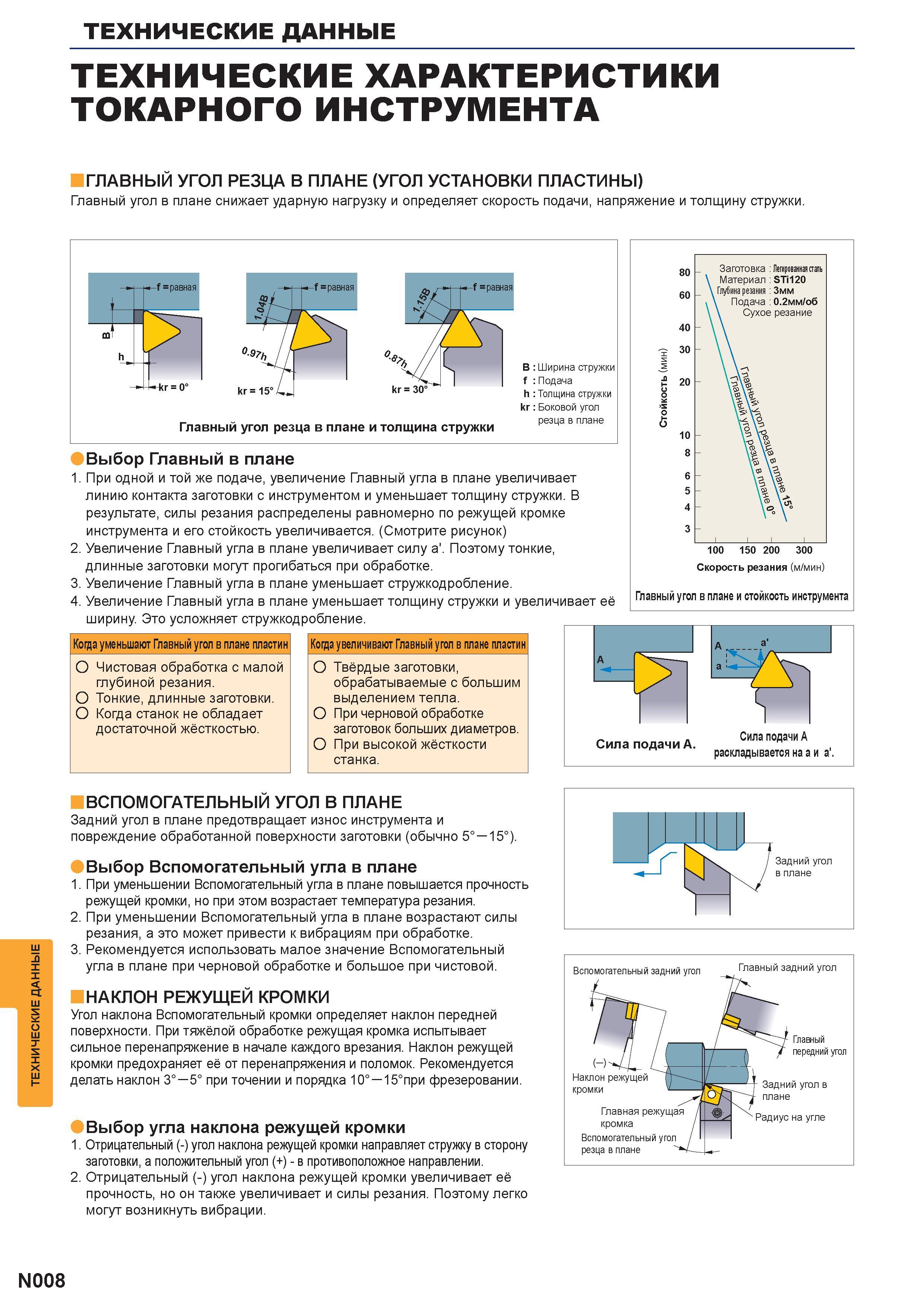

Краткое руководство по обработке металлов на станках ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА ГЛАВНЫЙ УГОЛ РЕЗЦА В ПЛАНЕ (УГОЛ УСТАНОВКИ Пластины сменные) Главный угол в плане снижает ударную нагрузку и определяет скорость подачи, напряжение и толщину стружки. kr = 30 Главный угол резца в плане и толщина стружки B Ширина стружки f :Подача h Толщина стружки kr: Боковой угол резца в плане Выбор Главный в плане 1. При одной и той же подаче, увеличение Главный угла в плане увеличивает линию контакта заготовки с инструментом и уменьшает толщину стружки. В результате, силы резания распределены равномерно по режущей кромке инструмента и его стойкость увеличивается. (Смотрите рисунок) 2. Увеличение Главный угла в плане увеличивает силу a'. Поэтому тонкие, длинные заготовки могут прогибаться при обработке. 3. Увеличение Главный угла в плане уменьшает стружкодробление. 4. Увеличение Главный угла в плане уменьшает толщину стружки и увеличивает её ширину Это усложняет стружкодробление. Когда уменьшают Главный угол в плане пластин О Чистовая обработка с малой глубиной резания. О Тонкие, длинные заготовки. О Когда станок не обладает достаточной жёсткостью. Когда увеличивают Главный угол в плане пластин О Твёрдые заготовки, обрабатываемые с большим выделением тепла. О При черновой обработке заготовок больших диаметров. О При высокой жёсткости станка. Сила подачи А раскладывается на a и a'. ВСПОМОГАТЕЛЬНЫЙ УГОЛ В ПЛАНЕ Задний угол в плане предотвращает износ инструмента и повреждение обработанной поверхности заготовки (обычно 5° 15°). Выбор Вспомогательный угла в плане 1. При уменьшении Вспомогательный угла в плане повышается прочность режущей кромки, но при этом возрастает температура резания. 2. При уменьшении Вспомогательный угла в плане возрастают силы резания, а это может привести к вибрациям при обработке. 3. Рекомендуется использовать малое значение Вспомогательный угла в плане при черновой обработке и большое при чистовой. I НАКЛОН РЕЖУЩЕЙ КРОМКИ Угол наклона Вспомогательный кромки определяет наклон передней поверхности. При тяжёлой обработке режущая кромка испытывает сильное перенапряжение в начале каждого врезания. Наклон режущей кромки предохраняет её от перенапряжения и поломок. Рекомендуется делать наклон 3° 5° при точении и порядка 10° 15°при фрезеровании. Выбор угла наклона режущей кромки 1. Отрицательный (-) угол наклона режущей кромки направляет стружку в сторону заготовки, а положительный угол (+) - в противоположное направлении. 2. Отрицательный (-) угол наклона режущей кромки увеличивает её прочность, но он также увеличивает и силы резания. Поэтому легко могут возникнуть вибрации. Вспомогательный задний угол Главный задний угол ( ) Наклон режущей кромки Главная режущая кромка Вспомогательный угол резца в плане Радиус на угле Задний угол в плане N008
