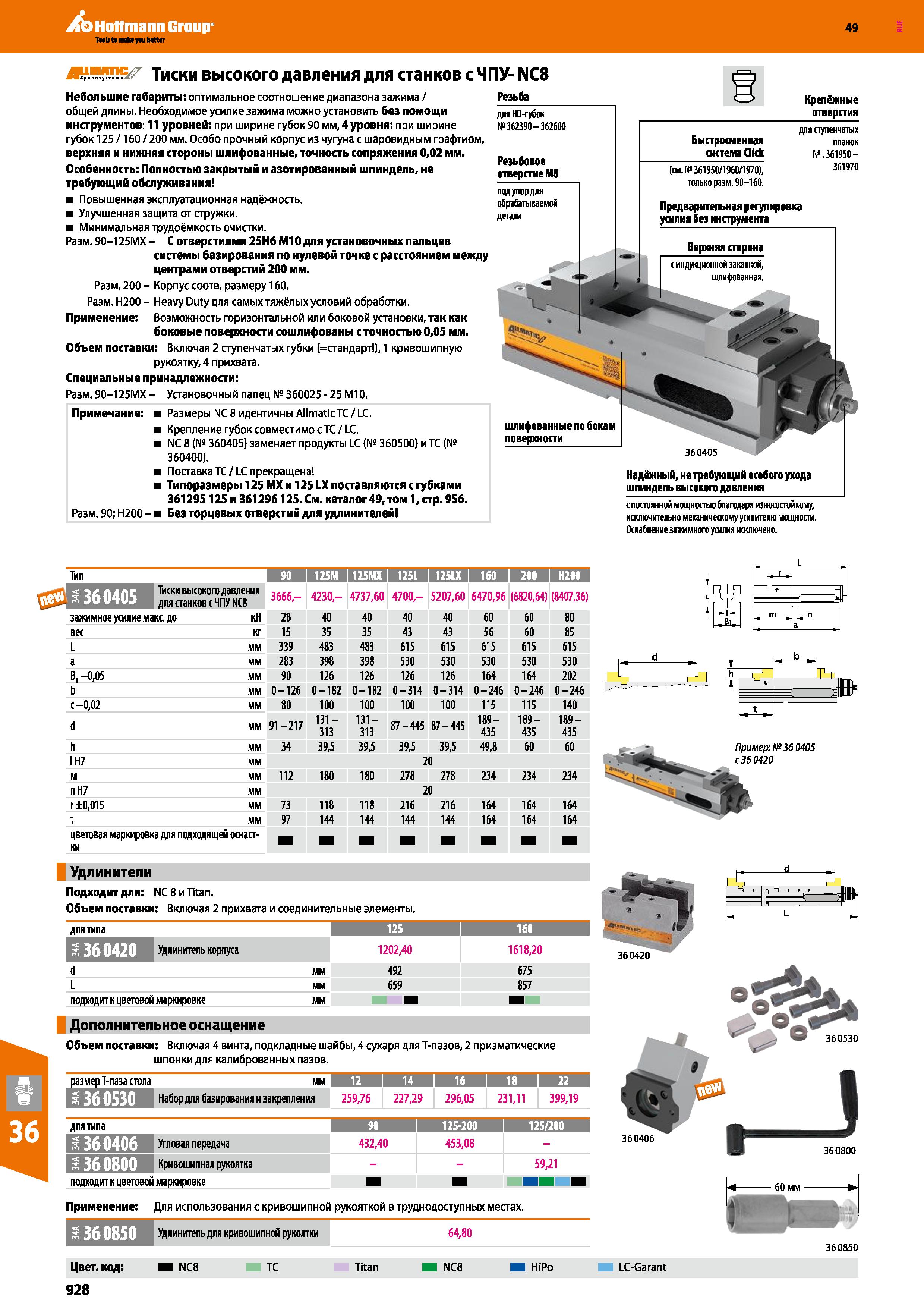

Hoffmann Group 49 Тиски высокого давления для станков с ЧПУ- NC8 Небольшие габариты: оптимальное соотношение диапазона зажима общей длины. Необходимое усилие зажима можно установить без помощи инструментов: 11 уровней: при ширине губок90 мм,4уровня: при ширине губок 125 160 200 мм. Особо прочный корпус из чугуна с шаровидным графтиом, верхняя и нижняя стороны шлифованные, точность сопряжения 0,02 мм. Особенность: Полностью закрытый и азотированный шпиндель, не требующий обслуживания Повышенная эксплуатационная надёжность. Улучшенная защита от стружки. Минимальная трудоёмкость очистки. Разм. 90-125МХ - С отверстиями 25Н6 МЮ для установочных пальцев системы базирования по нулевой точке с расстоянием между центрами отверстий 200 мм. Разм. 200 - Корпус соотв. размеру 160. Разм. Н200 - Heavy Duty для самых тяжёлых условий обработки. Применение: Возможность горизонтальной или боковой установки, так как боковые поверхности сошлифованы с точностью 0,05 мм. Объем поставки: Включая 2 ступенчатых губки (=стандарт ), 1 кривошипную рукоятку, 4 прихвата. Специальные принадлежности: Разм. 90-125МХ - Установочный палец № 360025 - 25 МЮ. Примечание: Размеры NC 8 идентичны Allmatic ТС LC. Креплен ие губок совместимо с ТС LC. NC 8 (Na 360405 заменяет продукты LC (№ 360500) и ТС (№ 360400). Поставка ТС LC прекращена Типоразмеры 125 МХ и 125 LX поставляются с губками 361295125 и 361296125. См. каталог 49, том 1, стр. 956. Разм. 90; Н200 - Без торцевых отверстий для удлинителей Резьба для HD-губок N 362390 - 362600 Резьбовое отверстием Крепёжные отверстия Быстросменная система Click (см. N 361950 1960 1970 , толькоразм.90-160. для ступенчатых планок №.361950-361970 Предварительная регулировка усилия без инструмента шлифованные по бокам поверхности 360405 Надёжный, не требующий особого ухода шпиндель высокого давления с постоянной мощностью благодаря износостойкому, исключительно механическому усилителю мощное . Ослабление зажимного усилия исключено. Тип и 160 I 200 I Н200 Тиски высокого давления для станков с ЧПУ NC8 3666,- 4230,- 4737,60 4700,- 5207,60 6470,96 (6820,64) (8407,36) зажимное усилие макс. до кН 28 40 40 40 40 60 60 80 вес кг 15 35 35 43 43 56 60 85 L мм 339 483 483 615 615 615 615 615 а мм 283 398 398 530 530 530 530 530 В1 -0,05 мм 90 126 126 126 126 164 164 202 мм 0-126 0-182 0-182 0-314 0-314 0-246 0-246 0-246 с-0,02 мм 80 100 100 100 100 115 115 140 d мм 91-217 131 -313 131- 313 87 - 445 87 - 445 189- 435 189- 435 189- 435 h мм 34 39,5 39,5 39,5 39,5 49,8 60 60 IH7 мм 20 м мм 112 180 180 278 278 234 234 234 n Н7 мм 20 г ±0,015 мм 73 118 118 216 216 164 164 164 t мм 97 144 144 144 144 164 164 164 цветовая маркировка для подходящей оснастки Удлинители Подходит для: NC 8 и Titan. Объем поставки: Включая 2 прихвата и соединительные элементы. для типа 125 160 шкшш Удлинитель корпуса 1202,40 1618,20 подходит к цветовой маркировке Дополнительное оснащение мм 492 659 675 857 Объем поставки: Включая 4 винта, подкладные шайбы, 4 сухаря для Т-пазов, 2 призматические шпонки для калиброванных пазов. размер Т-пазасгола мм tejtrfllVltTM Набордля базирования и закрепления 12 14 16 18 22 259,76 227,29 296,05 231,11 399,19 для типа 90 125-200 125 200 B ik Л' ' I < Угловая передача 432,40 453,08 - tfitfitlMiTM Кривошипная рукоятка - - 59,21 подходит к цветовой маркировке Применение: Для использования с кривошипной рукояткой в труднодоступных местах. Пример: №36 0405 с 36 0420 Удлинитель для кривошипной рукоятки 64,80 360850 Цвет, код: NC8 ТС Titan NC8 HiPo LC- Garant 928
