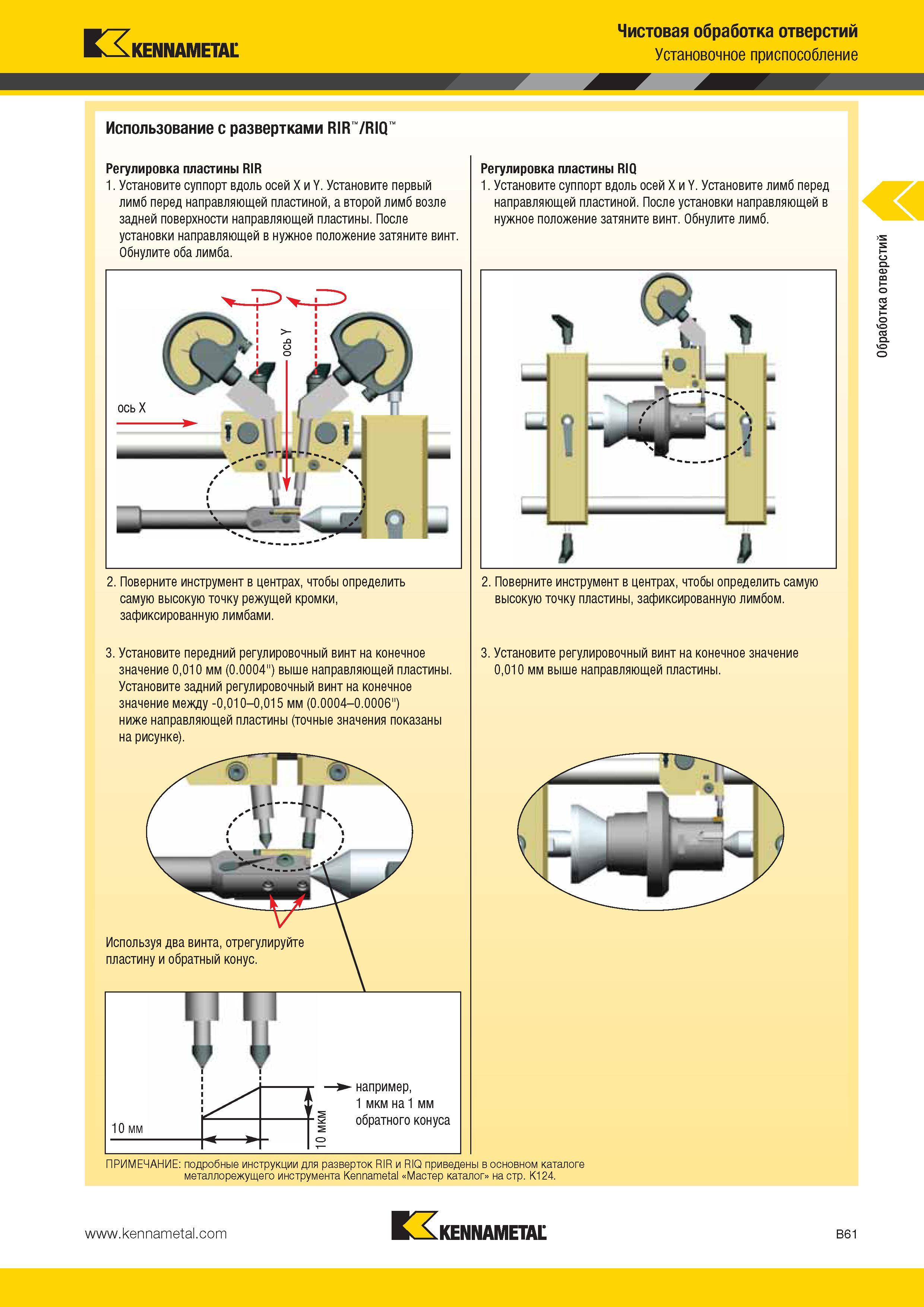

Установочное приспособление для разверток Kennametal с режущими сменными пластинами из твердого сплава Регулировка твердосплавной пластины RIR _ Установите суппорт вдоль осей X и Y. Установите первый лимб перед направляющей пластиной, а второй лимб возле задней поверхности направляющей пластины. После установки направляющей в нужное положение затяните винт. Обнулите оба лимба. 2. Поверните инструмент в центрах, чтобы определить самую высокую точку режущей кромки, зафиксированную лимбами. 3. Установите передний регулировочный винт на конечное значение 0,010 мм (0.0004") выше направляющей пластины. Установите задний регулировочный винт на конечное значение между -0,010-0,015 мм (0.0004-0.0006") ниже направляющей пластины (точные значения показаны на рисунке). Используя два винта, отрегулируйте пластину и обратный конус. V 10 мм например, 1 мкм на 1 мм обратного конуса Регулировка пластины RIQ 1. Установите суппорт вдоль осей X и Y. Установите лимб перед направляющей пластиной. После установки направляющей в нужное положение затяните винт. Обнулите лимб. 2. Поверните инструмент в центрах, чтобы определить самую высокую точку пластины, зафиксированную лимбом. 3. Установите регулировочный винт на конечное значение 0,010 мм выше направляющей пластины. ПРИМЕЧАНИЕ подробные инструкции для разверток RIR и RIQ приведены в основном каталоге металлорежущего инструмента Kennametal Мастер каталог на стр. K124. Kennametal B61 Обработка отверстий Kennametal Использование с развертками RIRVRIQ" Чистовая обработка отверстий
