Угол наклона резьбовой сменной режущей пластины должен соответствовать углу подъема винтовой линии В случае их существенного различия произойдет искажение

Угол наклона резьбовой сменной режущей пластины должен соответствовать углу подъема винтовой линии В случае их существенного различия произойдет искажение

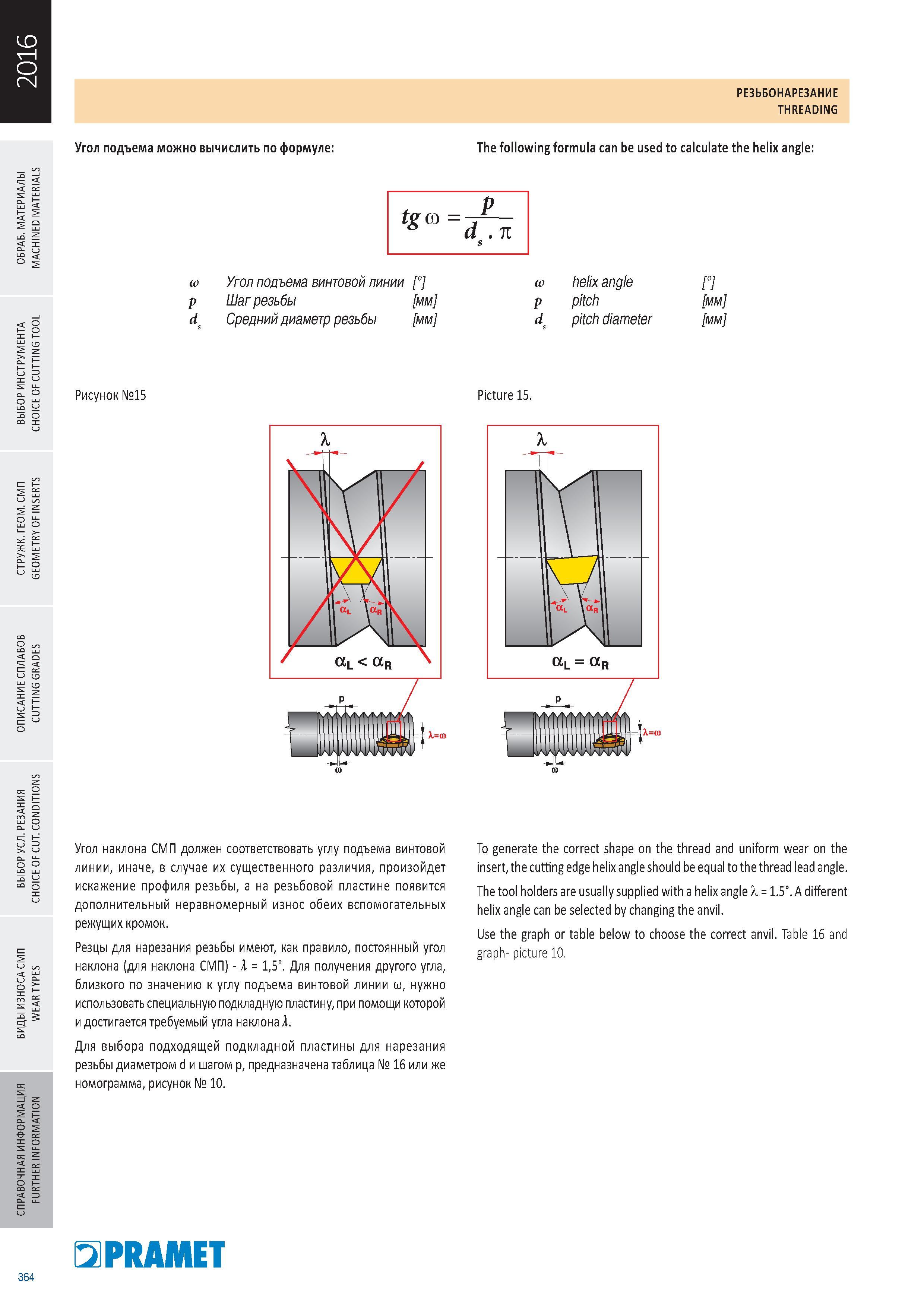

Угол наклона резьбовой сменной режущей пластины должен соответствовать углу подъема винтовой линии В случае их существенного различия произойдет искажение профиля нарезаемой резьбы, а на резьбовой пластине появится дополнительный неравномерный износ обеих вспомогательных режущих кромок. Резцы для нарезания резьбы имеют, как правило, постоянный угол наклона (для наклона СМП) А = 1,5°. Для получения другого угла, близкого по значению к углу подъема винтовой линии ш, нужно использовать специальную подкладную пластину, при помощи которой и достигается требуемый угла наклона А. Для выбора подходящей подкладной пластины для нарезания резьбы диаметром d и шагом р, предназначена таблица № 16 или же номограмма, рисунок № 10. To generate the correct shape on the thread and uniform wear on the insert, the cutting edge helix angle should be equal to the thread lead angle. The tool holders are usually supplied with a helix angle X = 1.5°. A different helix angle can be selected by changing the anvil. Use the graph or table below to choose the correct anvil. Table 16 anc graph- picture 10. PRAMET 364 РЕЗЬБОНАРЕЗАНИЕ THREADING S 2 ОС x О S Lb ОС Угол подъема можно вычислить по формуле The following formula can be used to calculate the helix angle oc О Pi о w Угол подъема винтовой линии p Шаг резьбы мм d Средний диаметр резьбы мм w helix angle p pitch мм d pitch diameter мм о. LD О 2 -с Рисунок №15 Picture 15. LQ
