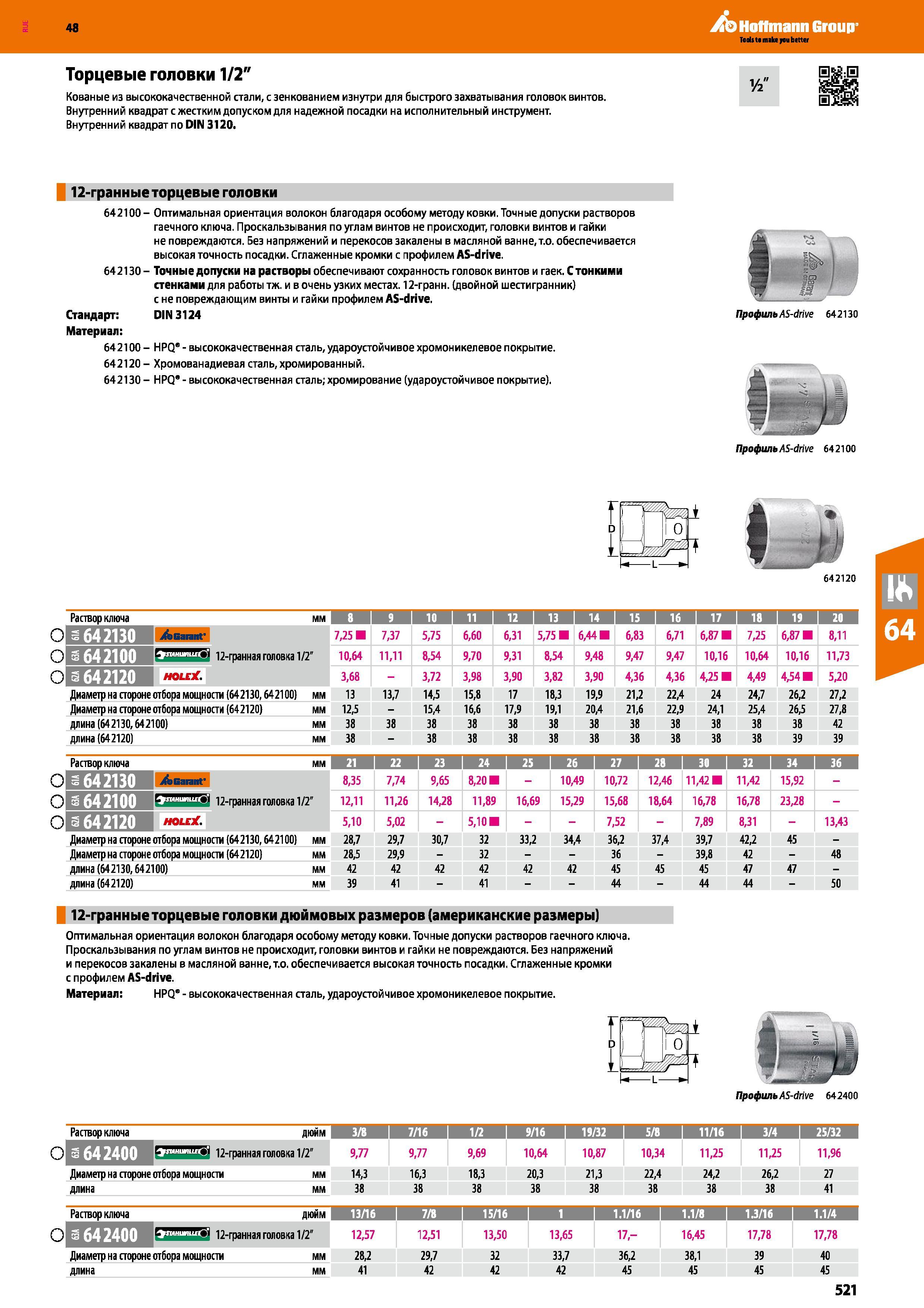

Торцевые головки 1/2 Кованые из высококачественной стали, с зенкованием изнутри для быстрого захватывания головок винтов Внутренний квадр

Торцевые головки 1/2" Кованые из высококачественной стали, с зенкованием изнутри для быстрого захватывания головок винтов. Внутренний квадрат с жестким допуском для надежной посадки на исполнительный инструмент. Внутренний квадрат по DIN 3120. 12-гранные торцевые головки 642100- Оптимальная ориентация волокон благодаря особому методу ковки. Точные допуски растворов гаечного ключа. Проскальзывания по углам винтов не происходит, головки винтов и гайки не повреждаются. Без напряжений и перекосов закалены в масляной ванне, т.о. обеспечивается высокая точность посадки. Сглаженные кромки с профилем AS-drive. 642130 - Точные допуски на растворы обеспечивают сохранность головок винтов и гаек. С тонкими стенками для работы тж. и в очень узких местах. 12-гранн. (двойной шестигранник) с не повреждающим винты и гайки профилем AS-drive. Стандарт DIN 3124 Материал 642100 - HPQ” - высококачественная сталь, удароустойчивое хромоникелевое покрытие. 642120 - Хромованадиевая сталь, хромированный. 642130- HPQ’- высококачественная сталь; хромирование (удароустойчивое покрытие). Профиль AS-drive 642130 Профиль AS-drive 642100 12-гранные торцевые головки дюймовых размеров (американские размеры) Оптимальная ориентация волокон благодаря особому методу ковки. Точные допуски растворов гаечного ключа. Проскальзывания по углам винтов не происходит, головки винтов и гайки не повреждаются. Без напряжений и перекосов закалены в масляной ванне, т.о. обеспечивается высокая точность посадки. Сглаженные кромки с профилем AS-drive. Материал HPQ - высококачественная сталь, удароустойчивое хромоникелевое покрытие. 642120 Раствор ключа мм 9 I 1 11 1 12 1 13 1 14 I 15 1 16 I 17 1 1 1 19 О s 642130 7,25 7,37 5,75 6,60 6,31 5,75 6,44 6,83 6,71 6,87 7,25 6,87 8,11 10,64 11,11 8,54 9,70 9,31 8,54 9,48 9,47 9,47 10,16 10,64 10,16 11,73 о з 642120 В 3,68 - 3,72 3,98 3,90 3,82 3,90 4,36 4,36 4,25 4,49 4,54 5,20 Диаметр на стороне отбора мощности (64 2130,64 2100) мм 13 13,7 14,5 15,8 17 18,3 19,9 21,2 22,4 24 24,7 26,2 27,2 Диаметр на стороне отбора мощности (642120) мм 12,5 - 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4 26,5 27,8 длина (642130,642100) мм 38 38 38 38 38 38 38 38 38 38 38 38 42 длина (642120) мм 38 - 38 38 38 38 38 38 38 38 38 39 39 Раствор ключа мм 21 22 1 23 1 24 25 26 1 27 I 28 3 32 34 I 36 О = 642130 I 8,35 7,74 9,65 8,20 - 10,49 10,72 12,46 11,42 11,42 15,92 - 12,11 11,26 14,28 11,89 16,69 15,29 15,68 18,64 16,78 16,78 23,28 - О з 642120 В 5,10 5,02 - 5,10 7,52 - 7,89 8,31 - 13,43 Диаметр на стороне отбора мощности (642130,642100) мм 28,7 29,7 30,7 32 33,2 34,4 36,2 37,4 39,7 42,2 45 - Диаметр на стороне отбора мощности (64 2120) мм 28,5 29,9 - 32 36 - 39,8 42 - 48 длина (64 2130,64 2100) мм 42 42 42 42 42 42 45 45 45 47 47 - длина (642120) мм 39 41 - 41 44 - 44 44 - 50 Профиль AS-drive 642400 О Раствор ключа дюйм 3/8 7/16 I 1/2 9/16 I 19/32 I 5/8 11/16 I 3/4 25/32 г 642 STHHUKlLffj 12-гранная головка 1/2" 9,77 9,77 9,69 10,64 10,87 10,34 11,25 11,25 11,96 Диаметр на стороне отбора мощности длина мм 14,3 38 16,3 38 18,3 38 20,3 38 21,3 38 22,4 38 24,2 38 26,2 38 27 41 Раствор ключа дюйм 13Л6 i 7/8 15/16 1 1 i 1.1/16 1.1/8 i 1.3/16 j 1.1/4 з 64 2400 12,57 12,51 13,50 13,65 17,- 16,45 17,78 17,78 Диаметр на стороне отбора мощное мм 28,2 29,7 32 33,7 36,2 38,1 39 40 длина мм 41 42 42 42 45 45 45 45 521
