PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.) |
|||||

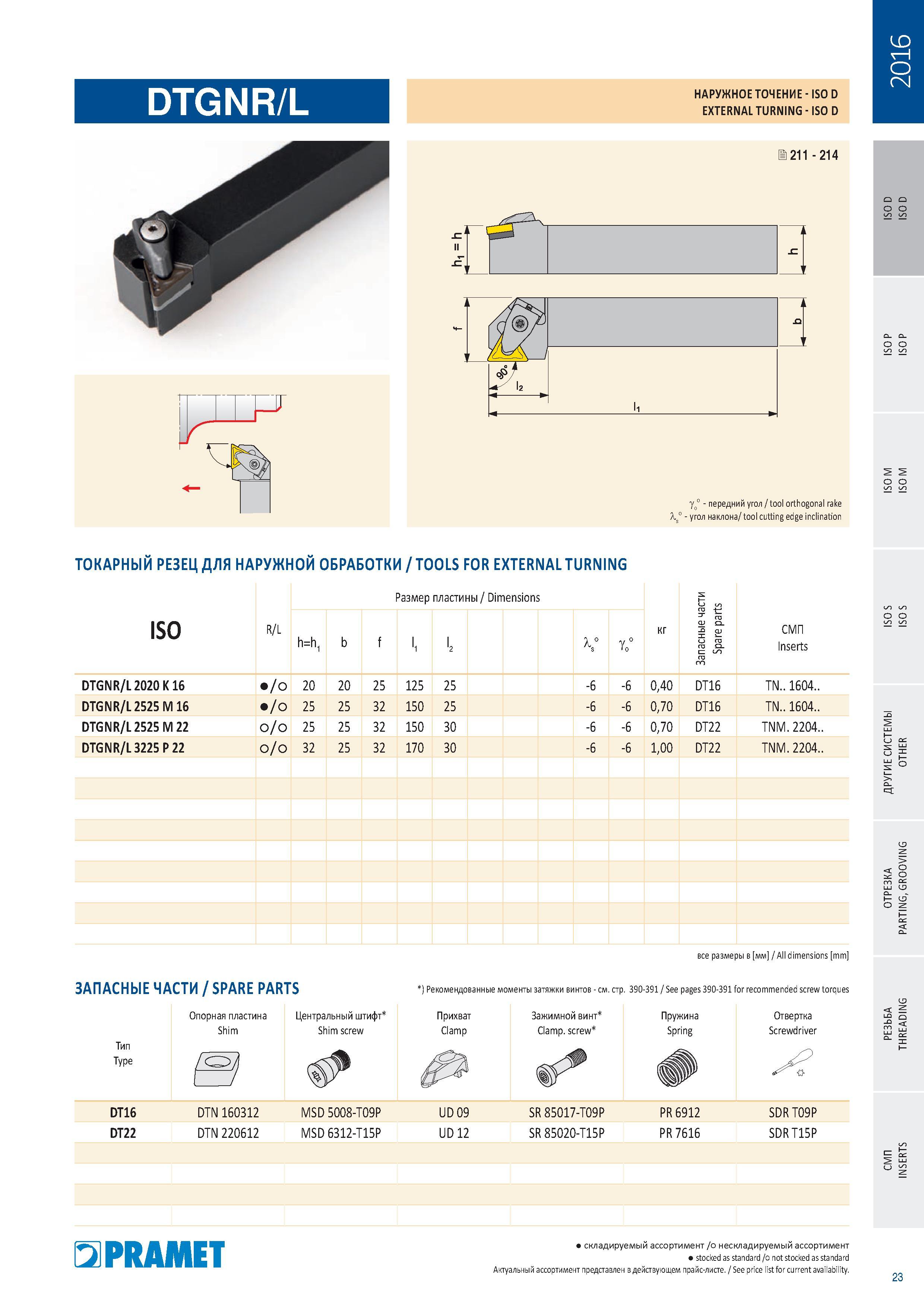

Токарный резец Pramet DTGNR/L для наружной обработки25 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.23 |
|||||
Токарный резец Pramet DTGNR/L для наружной обработки Токарный резец Pramet DTGNR/L для наружной обработки _ Tools for external turning Размер пластины Dimensions Наружное точение ISO D External turning ISO D ISO R/L h=h1 b f l, I2 V Yo° кг Запасные части Spare part СМП Inserts DTGNR/L 2020 K 16 20 20 25 125 25 -6 -6 0,40 DT16 TN 1604 DTGNR/L 2525 M 16 25 25 32 150 25 -6 -6 0,70 DT16 TN 1604 DTGNR/L 2525 M 22 25 25 32 150 30 -6 -6 0,70 DT22 TNM. 2204 DTGNR/L 3225 P 22 32 25 32 170 30 -6 -6 1,00 DT22 TNM. 2204 о Е CD Запасные части Spare parts Тип Type Опорная пластина Shim Центральный штифт Shim screw все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Прихват Clamp Зажимной винт Clamp screw Пружина Spring Отвертка Screwdriver DT16 DTN 160312 MSD 5008-T09P UD 09 SR 85017-T09P PR 6912 SDR T09P DT22 DTN 220612 MSD 6312-T15P UD 12 SR 85020-T15P PR 7616 SDRT15P Pramet складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальная номенклатура инструмента Прамет представлена в действующем прайс-листе See price list for current availability. 23 |
|||||
