PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.) |
|||||

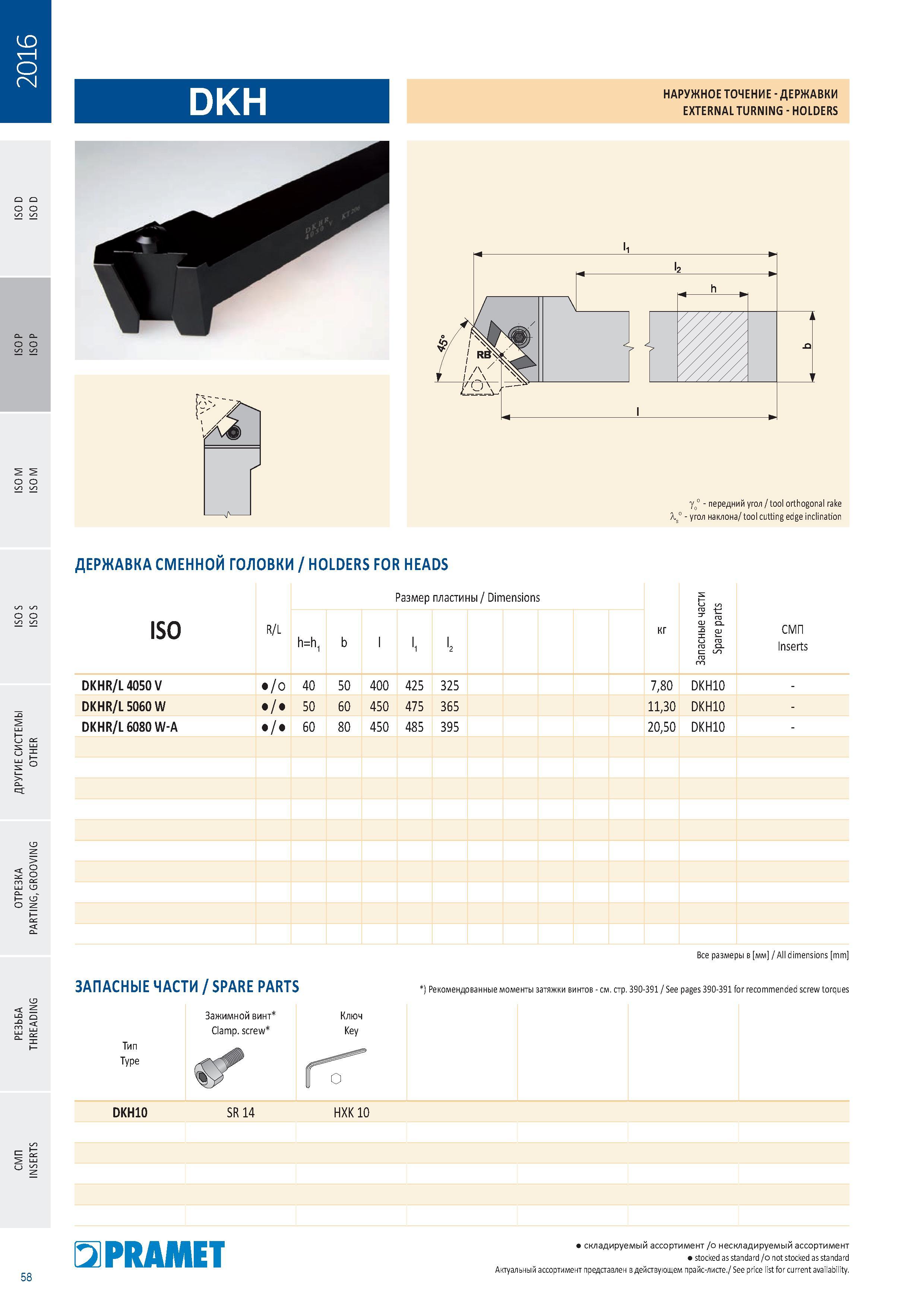

Токарная державка Pramet DKH для сменных режущих головок Общий вид Эскиз с основными размерами Запасные части60 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.58 |
|||||
Токарная державка Pramet DKH для сменных режущих головок Общий вид Эскиз с основными размерами Запасные части Токарная державка Pramet DKH для сменных режущих головок Общий вид Эскиз с основными размерами Запасные части НАРУЖНОЕ ТОЧЕНИЕ ДЕРЖАВКИ EXTERNAL TURNING HOLDERS у0° передний угол / tool orthogonal rake \° угол наклона/ tool cutting edge inclination ДЕРЖАВКА СМЕННОЙ ГОЛОВКИ / HOLDERS FOR HEADS Размер пластины Dimensions ISO R/L h=h1 b l li кг l2 Запасные части Spare part СМП Inserts DKHR/L 4050 V /0 40 50 400 425 325 7,80 DKH10 DKHR/L 5060 W / 50 60 450 475 365 11,30 DKH10 DKHR/L 6080 W-A / 60 80 450 485 395 20,50 DKH10 о Е о I U О Z Запасные части Spare parts Тип Type DKH10 Зажимной винт Clamp screw SR 14 Все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Ключ Key о HXK 10 58 PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability. |
|||||
