Техническое описание концевого фрезерного инструмента Геометрия фрезы Режущая часть Хвостовик Стружечные канавки Количество режущих зубьев Каталог Mitsubishi 2014 Металлорежущий инструмент Стр. N019 1301 Lab2u

Обновлено 2020-05-24 09:05:08

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding MITSUBISHI \| Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

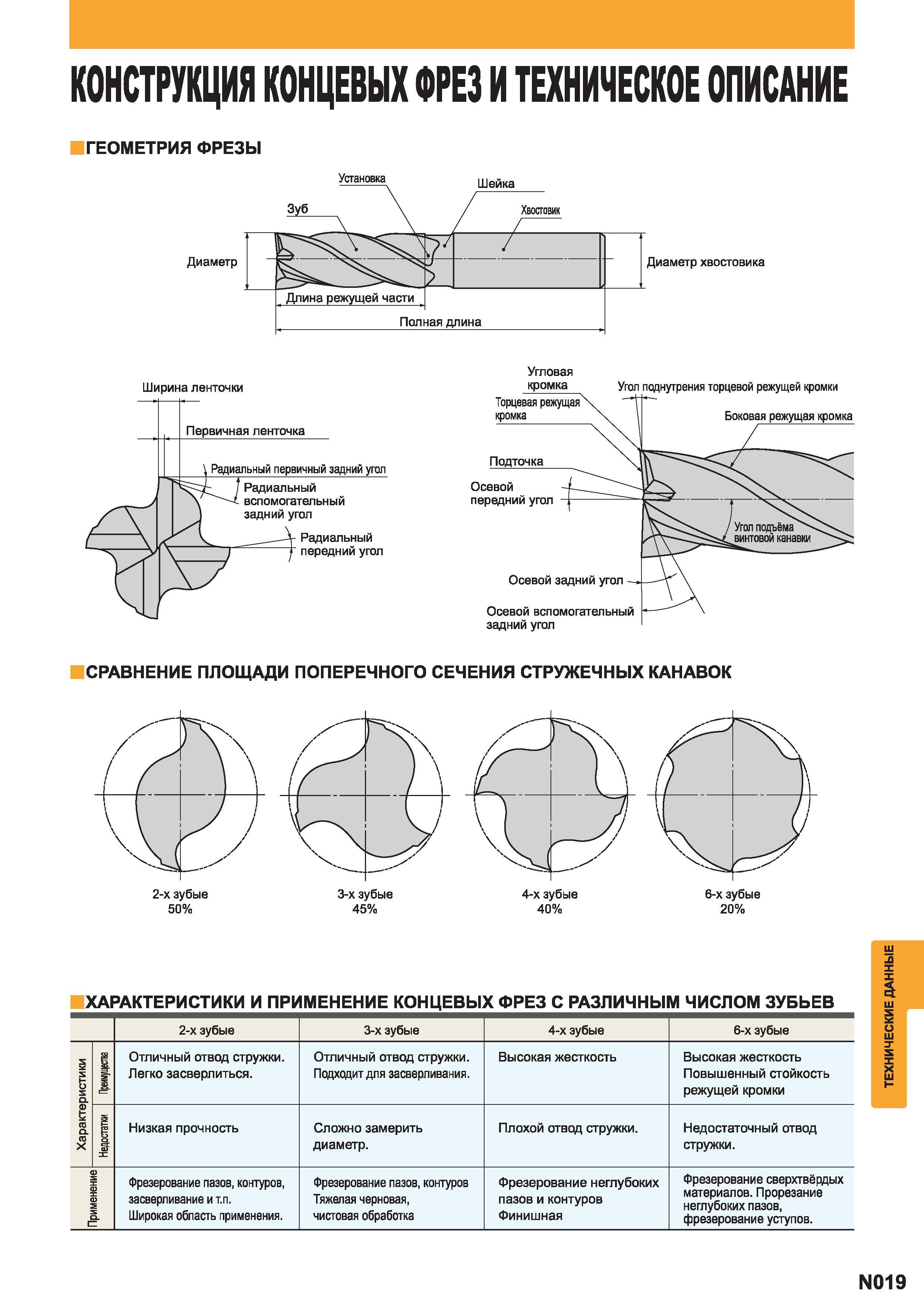

Техническое описание концевого фрезерного инструмента Геометрия фрезы Режущая часть Хвостовик Стружечные канавки Количество режущих зубьев 1301 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.N019
Техническое описание концевого фрезерного инструмента Геометрия фрезы Режущая часть Хвостовик Стружечные канавки Количество режущих зубьев Техническое описание концевого фрезерного инструмента Геометрия фрезы Режущая часть Хвостовик Стружечные канавки Количество режущих зубьев _ и их влияние на технологию использования металлорежущего инструмента КОНСТРУКЦИЯ КОНЦЕВЫХ ФРЕЗ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ ГЕОМЕТРИЯ ФРЕЗЫ Диаметр Диаметр хвостовика Полная длина Диаметр Установка Шейка Хвостовик Ширина ленточки Первичная ленточка Радиальный первичный задний угол Радиальный вспомогательный задний угол Радиальный передний угол Угол поднутрения торцевой режущей кромки Боковая режущая кромка Осевой задний угол Осевой вспомогательный задний угол Подточка Осевой передний угол Угловая кромка Торцевая режущая кромка СРАВНЕНИЕ ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ СТРУЖЕЧНЫХ КАНАВОК 2-х зубые 50% ХАРАКТЕРИСТИКИ И ПРИ МЕНЕНИЕ концевы К ФРЕЗ С РАЗЛИЧНЫМ ЧИСЛОМ ЗУБЬЕВ 2-х зубые З-х зубые 4-х зубые 6-х зубые Характеристики JL Отличный отвод стружки. Легко засверлиться. Отличный отвод стружки. Подходит для засверливания. Высокая жесткость Высокая жесткость Повышенный стойкость режущей кромки i Низкая прочность Сложно замерить диаметр. Плохой отвод стружки. Недостаточный отвод стружки. j i С ) j 3 Фрезерование пазов контуров засверливание и т.п. Широкая область применения. Фрезерование пазов контуров Тяжелая черновая чистовая обработка Фрезерование неглубоких пазов и контуров Финишная Фрезерование сверхтвёрдых материалов. Прорезание неглубоких пазов фрезерование уступов. 3-х зубые 45% 4-х зубые 40% 6-х зубые 20% N019 ТЕХНИЧЕСКИЕ ДАННЫЕ
