Цилиндрические хвостовики концевого инструмента по DIN 1835 A С лысками согласно стандарта DIN 1835 B Weldon С резьбой по DIN 1835 D Присоединительные размеры

Цилиндрические хвостовики концевого инструмента по DIN 1835 A С лысками согласно стандарта DIN 1835 B Weldon С резьбой по DIN 1835 D Присоединительные размеры

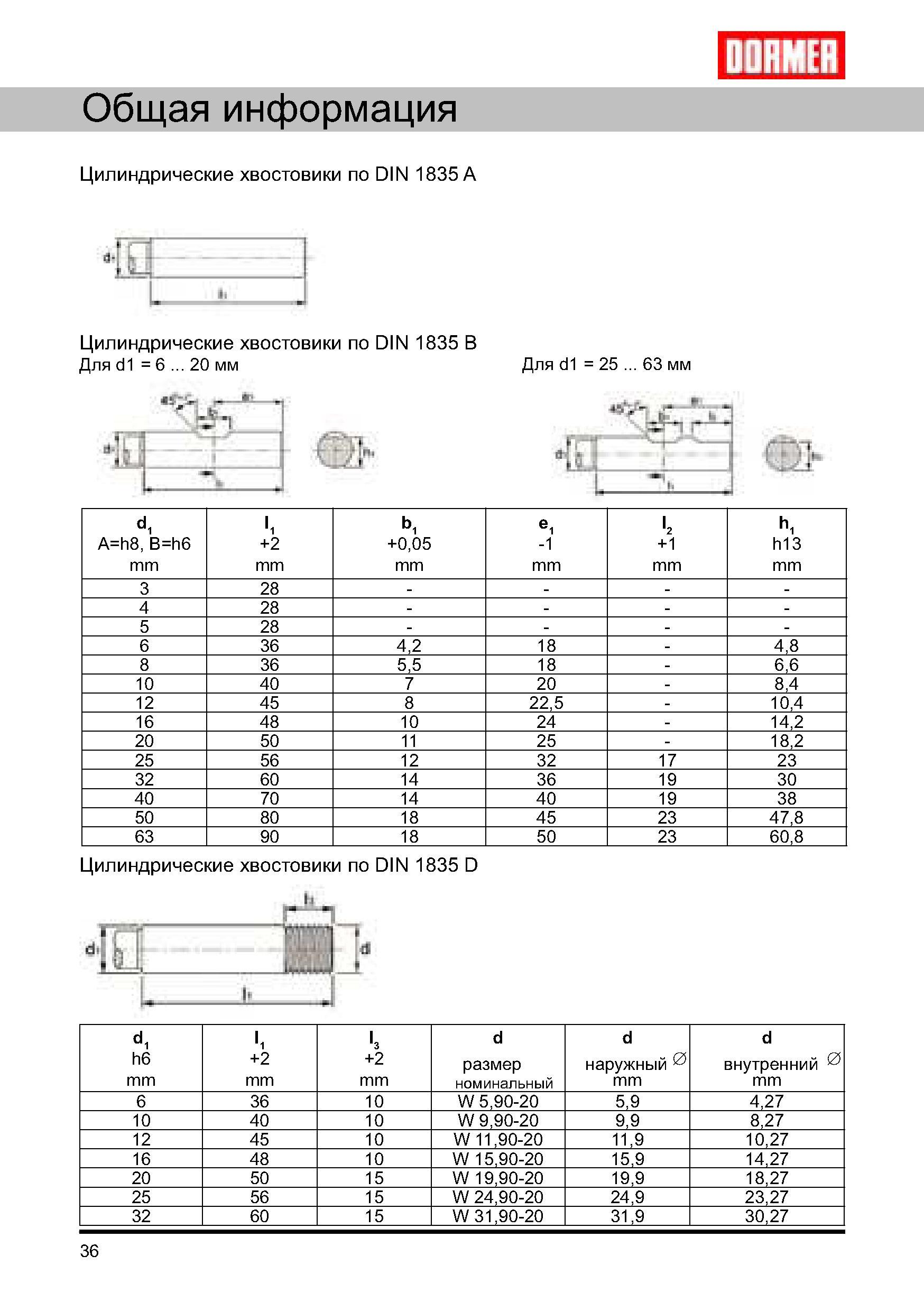

Цилиндрические хвостовики концевого инструмента по DIN 1835 A С лысками согласно стандарта DIN 1835 B Weldon С резьбой по DIN 1835 D Присоединительные размеры _ Для d1 = 6 ... 20 мм Для d1 = 25 ... 63 мм d, A=h8, B=h6 mm 1, +2 mm b, +0,05 mm e, -1 mm l2 +1 mm h, h13 mm 3 28 4 28 5 28 6 36 4,2 18 - 4,8 8 36 5,5 18 - 6,6 10 40 7 20 - 8,4 12 45 8 22,5 - 10,4 16 48 10 24 - 14,2 20 50 11 25 - 18,2 25 56 12 32 17 23 32 60 14 36 19 30 40 70 14 40 19 38 50 80 18 45 23 47,8 63 90 18 50 23 60,8 Цилиндрические хвостовики по DIN 1835 D d, h6 mm 1, +2 mm 'з +2 mm d размер номинальный d наружный mm d внутренний mm 6 36 10 W 5,90-20 5,9 4,27 10 40 10 W 9,90-20 9,9 8,27 12 45 10 W 11,90-20 11,9 10,27 16 48 10 W 15,90-20 15,9 14,27 20 50 15 W 19,90-20 19,9 18,27 25 56 15 W 24,90-20 24,9 23,27 32 60 15 W 31,90-20 31,9 30,27 36 Цилиндрические хвостовики по
