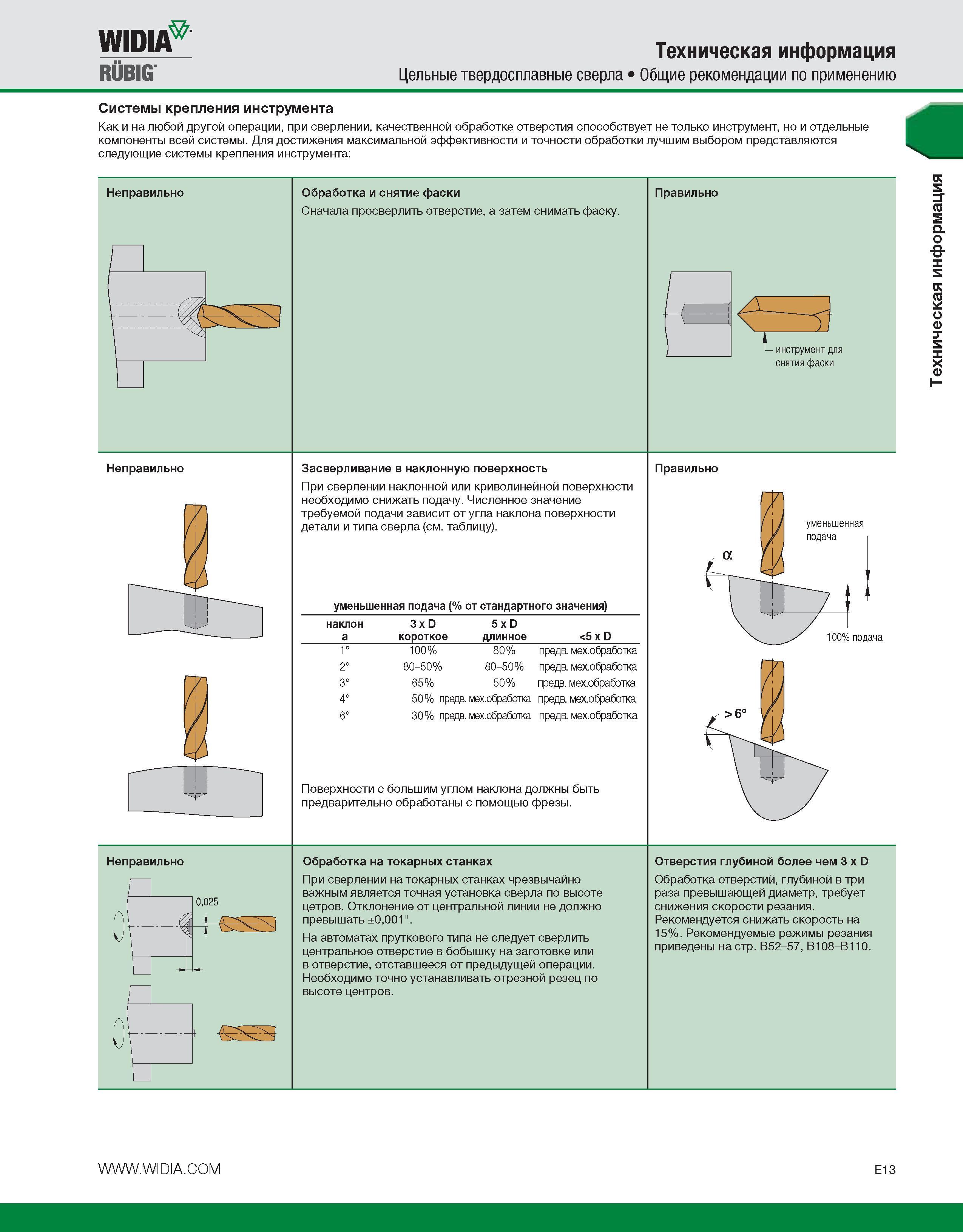

Цельные твердосплавные сверла Технологические рекомендации немецкого производителя инструмента по правильному использованию на металлорежущих станках _ применению твердосплавных спиральных монолитных сверл При сверлении на токарных станках чрезвычайно важным является точная установка сверла по высоте цетров. Отклонение от центральной линии не должно превышать ±0,001". На автоматах пруткового типа не следует сверлить центральное отверстие в бобышку на заготовке или в отверстие, отставшееся от предыдущей операции. Необходимо точно устанавливать отрезной резец по высоте центров. Отверстия глубиной более чем 3 x D Обработка отверстий, глубиной в три раза превышающей диаметр, требует снижения скорости резания. Рекомендуется снижать скорость на 15%. Рекомендуемые режимы резания приведены на стр. B52-57, B108-B110. E13 Техническая информация WIDIA RUBIG № Техническая информация Цельные твердосплавные сверла Общие рекомендации по применению Системы крепления инструмента Как и на любой другой операции, при сверлении, качественной обработке отверстия способствует не только инструмент, но и отдельные компоненты всей системы. Для достижения максимальной эффективности и точности обработки лучшим выбором представляются следующие системы крепления инструмента Неправильно Обработка и снятие фаски Сначала просверлить отверстие, а затем снимать фаску. Правильно Неправильно Засверливание в наклонную поверхность При сверлении наклонной или криволинейной поверхности необходимо снижать подачу. Численное значение требуемой подачи зависит от угла наклона поверхности детали и типа сверла (см. таблицу). уменьшенная подача (% от стандартного значения) Правильно наклон a 3 x D короткое 5 x D длинное <5 x D 1° 100% 80% предв. мех.обработка 2° 80-50% 80-50% предв. мех.обработка 3° 65% 50% предв. мех.обработка 4° 50% предв. мех.обработка предв. мех.обработка 6° 30% предв. мех.обработка предв. мех.обработка Поверхности с большим углом наклона должны быть предварительно обработаны с помощью фрезы. Неправильно 0,025 Обработка на токарных станках
