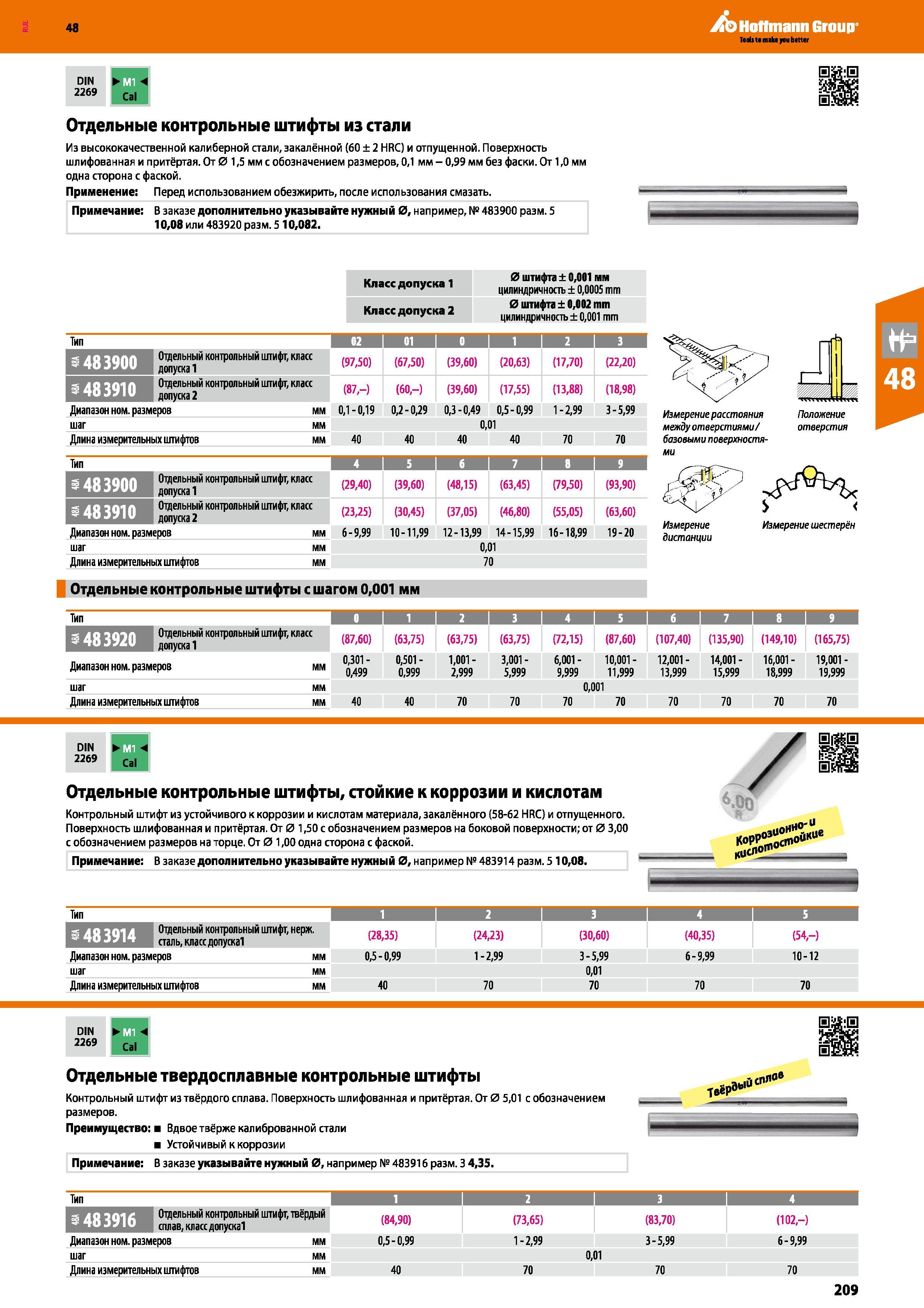

Отдельные контрольные штифты из стали Из высококачественной калиберной стали, закалённой (60 ± 2 HRC) и отпущенной Поверхность шлифованна

Отдельные контрольные штифты из стали Из высококачественной калиберной стали, закалённой (60 ± 2 HRC) и отпущенной. Поверхность шлифованная и притёртая. От 0 1,5 мм с обозначением размеров, 0,1 мм - 0,99 мм без фаски. От 1,0 мм одна сторона с фаской. Применение: Перед использованием обезжирить, после использования смазать. Примечание: В заказе дополнительно указывайте нужный 0, например, № 483900 разм. 5 10,08 или 483920 разм. 510,082. Класс допуска 1 0 штифта ± 0,011 мм цилиндричность ± 0,0005 mm Класс допуска 2 0 штифта ± 0,102 mm цилиндричность ±0,001 mm Тип 02 01 1 0 I 1 1 2 1 з I Отдельный контрольный штифт, класс допуска 1 (97,50) (67,50) (39,60) (20,63) (17,70) (22,20) i 483910 Отдельный контрольный штифт, класс допуска 2 (87,-) (60,-) (39,60) (17,55) (13,88) (18,98) Диапазон ном. размеров шаг Длина измерительных штифтов мм 0,1-0,19 0,2-0,29 0,3-0,49 0,5-0,99 мм 0,01 мм 40 40 40 40 1-2,99 3 - 5,99 70 70 Тип 4 1 5 7 1 в 1 9 1 Ш:№ Отдельный контрольный штифт, класс допуска 1 (29,40) (39,60) (48,15) (63,45) (79,50) (93,90) 483910 Отдельный контрольный штифт, класс допуска 2 (23,25) (30,45) (37,05) (46,80) (55,05) (63,60) Диапазон ном. размеров мм 6-9,99 10-11,99 12-13,99 14-15,99 16-18,99 19-20 шаг мм 0,01 Длина измерительных штифтов мм 70 Отдельные контрольные штифты с шагом 0,001 мм ’ Измерение расстояния между отверстиями/ базовыми поверхностями Положение отверстия Измерение дистанции ь < Измерение шестерён Тип 0 1 I 2 I з 1 4 I 5 1 б I 7 I 8 9 1 Отдельный контрольный штифт, класс ШШЯ допуска (87,60) (63,75) (63,75) (63,75) (72,15) (87,60) (107,40) (135,90) (149,10) (165,75) Диапазон ном. размеров мм 0,301 -0,499 0,501 -0,999 1,001 -2,999 3,001 -5,999 6,001- 9,999 10,001 -11,999 12,001 -13,999 14,001 -15,999 16,001 -18,999 19,001 -19,999 шаг мм 0,001 Длина измерительных штифтов мм 40 40 70 70 70 70 70 70 70 70 DIN 2269 Отдельные контрольные штифты, стойкие к коррозии и кислотам Контрольный штифт из устойчивого к коррозии и кислотам материала, закалённого (58-62 HRC) и отпущенного. Поверхность шлифованная и притёртая. От 0 1,50 с обозначением размеров на боковой поверхности; от 0 3,00 с обозначением размеров на торце. От 01,00 одна сторона с фаской. Примечание: В заказе дополнительно указывайте нужный 0, например № 483914 разм. 510,08. Тип 1 I 2 I з I 4 I 5 Отдельный контрольный штифт, нерж. сталь, класс допуска (28,35) (24,23) (30,60) (40,35) (54,-) Диапазон ном. размеров ММ 0,5-0,99 1-2,99 3-5,99 6-9,99 10-12 шаг мм 0,01 Длина измерительных штифтов мм 40 70 70 70 70 DIN 2269 Отдельные твердосплавные контрольные штифты Контрольный штифт из твёрдого сплава. Поверхность шлифованная и притёртая. От 0 5,01 с обозначением размеров. Преимущество: Вдвое твёрже калиброванной стали Устойчивый к коррозии Примечание: В заказе указывайте нужный 0, например № 483916 разм. 3 4,35. ТвёР' ,ЭЫи лспЯ°в Тип 1 1 2 I 3 I 4 Отдельный контрольный штифт, твёрдый сплав, класс допуска (84,90) (73,65) (83,70) (102,-) Диапазон ном. размеров мм 0,5-0,99 1-2,99 3-5,99 6-9,99 шаг мм 0,01 Длина измерительных штифтов мм 40 70 70 70 209
