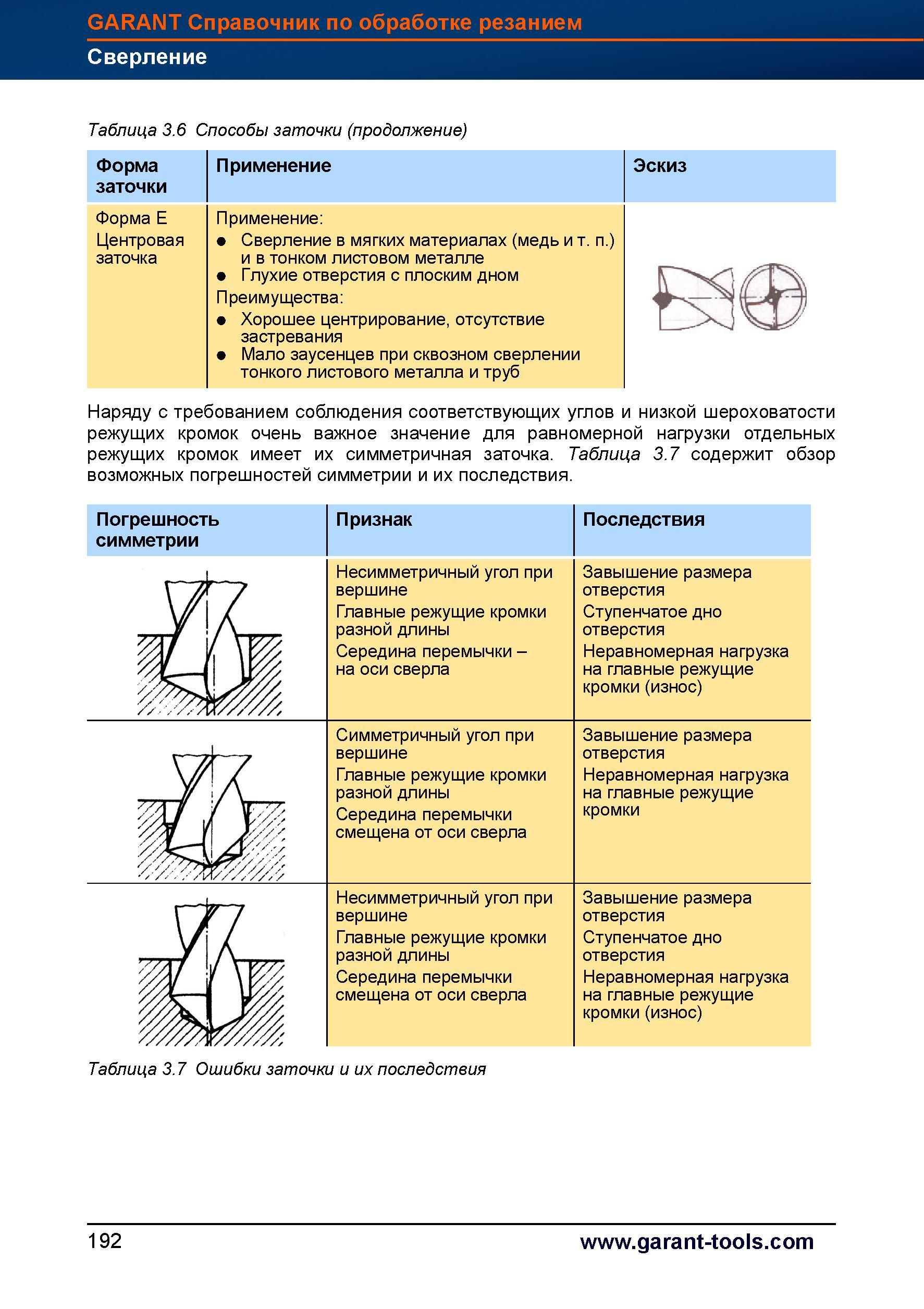

Наряду с требованием соблюдения соответствующих углов и низкой шероховатости режущих кромок очень важное значение для равномерной нагрузки отдельных режущих кромок имеет их симметричная заточка. Таблица 3.7 содержит обзор возможных погрешностей симметрии и их последствия. Погрешность симметрии Признак Несимметричный угол при вершине Главные режущие кромки разной длины Середина перемычки -на оси сверла Симметричный угол при вершине Главные режущие кромки разной длины Середина перемычки смещена от оси сверла Несимметричный угол при вершине Главные режущие кромки разной длины Середина перемычки смещена от оси сверла Последствия Завышение размера отверстия Ступенчатое дно отверстия Неравномерная нагрузка на главные режущие кромки (износ) Завышение размера отверстия Неравномерная нагрузка на главные режущие кромки Завышение размера отверстия Ступенчатое дно отверстия Неравномерная нагрузка на главные режущие кромки (износ) Таблица 3.7 Ошибки заточки и их последствия 192 GARANT Справочник по обработке резанием Сверление Таблица 3.6 Способы заточки Форма заточки Применение Эскиз Форма E Центровая заточка Применение Сверление в мягких материалах (медь и т. п.) и в тонком листовом металле Глухие отверстия с плоским дном Преимущества Хорошее центрирование, отсутствие застревания Мало заусенцев при сквозном сверлении тонкого листового металла и труб ез
