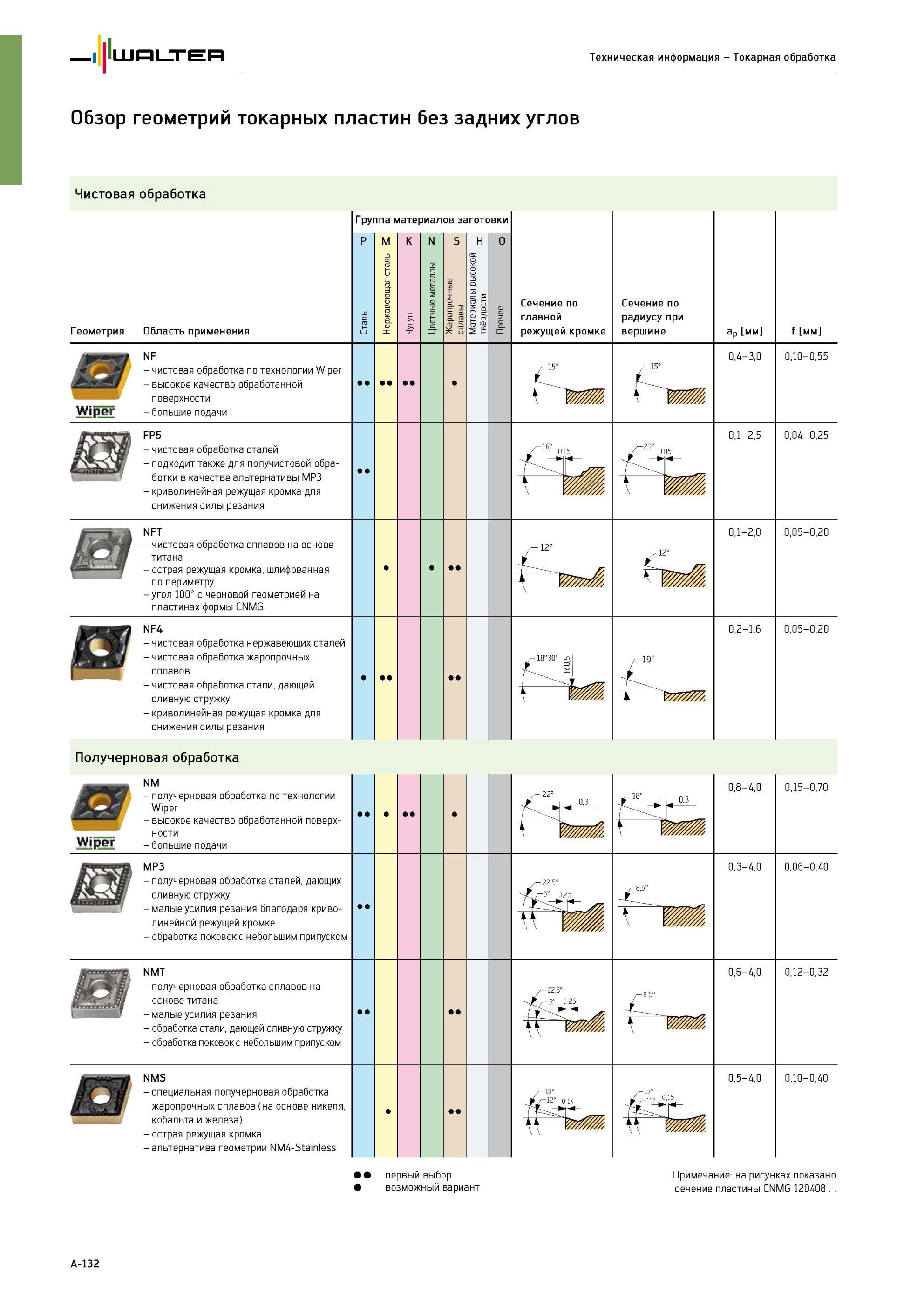

Стружколомы Walter токарных сменных режущих пластин без задних углов для чистовой и получерновой обработки Сечение по радиусу при вершине По главной режущей кромке _ Walter Техническая информация Токарная обработка Обзор геометрий токарных пластин без задних углов Чистовая обработка Геометрия Область применения Группа материалов заготовки M K N S H O Сечение по главной режущей кромке Сечение по радиусу при вершине ap мм f мм NF - чистовая обработка по технологии Wiper - высокое качество обработанной поверхности Wiper - большие подачи 0.4-3.0 0,10-0,55 FP5 - чистовая обработка сталей - подходит также для получистовой обработки в качестве альтернативы MP3 - криволинейная режущая кромка для снижения силы резания 0.1-2.5 0,04-0,25 NFT - чистовая обработка сплавов на основе титана - острая режущая кромка, шлифованная по периметру - угол 100° с черновой геометрией на пластинах формы CNMG 0,1-2,0 0,05-0,20 NF4 - чистовая обработка нержавеющих сталей - чистовая обработка жаропрочных сплавов - чистовая обработка стали, дающей сливную стружку - криволинейная режущая кромка для снижения силы резания 0,2-1,6 шш. Получерновая обработка NM - получерновая обработка по технологии Wiper - высокое качество обработанной поверхности - большие подачи 0,8-4,0 0,05-0,20 0,15-0,70 MP3 - получерновая обработка сталей, дающих сливную стружку - малые усилия резания благодаря криволинейной режущей кромке - обработка поковок с небольшим припуском 0,3-4,0 0,06-0,40 NMT - получерновая обработка сплавов на основе титана - малые усилия резания - обработка стали, дающей сливную стружку - обработка поковок с небольшим припуском 0,6-4,0 0,12-0,32 NMS - специальная получерновая обработка жаропрочных сплавов (на основе никеля, кобальта и железа) - острая режущая кромка - альтернатива геометрии NM4-Stainless 0,5-4,0 0,10-0,40 первый выбор возможный вариант Примечание на рисунках показано сечение пластины CNMG 120408 с с A-132 Сталь Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Материалы1 выюокой твёрдости Прочее
