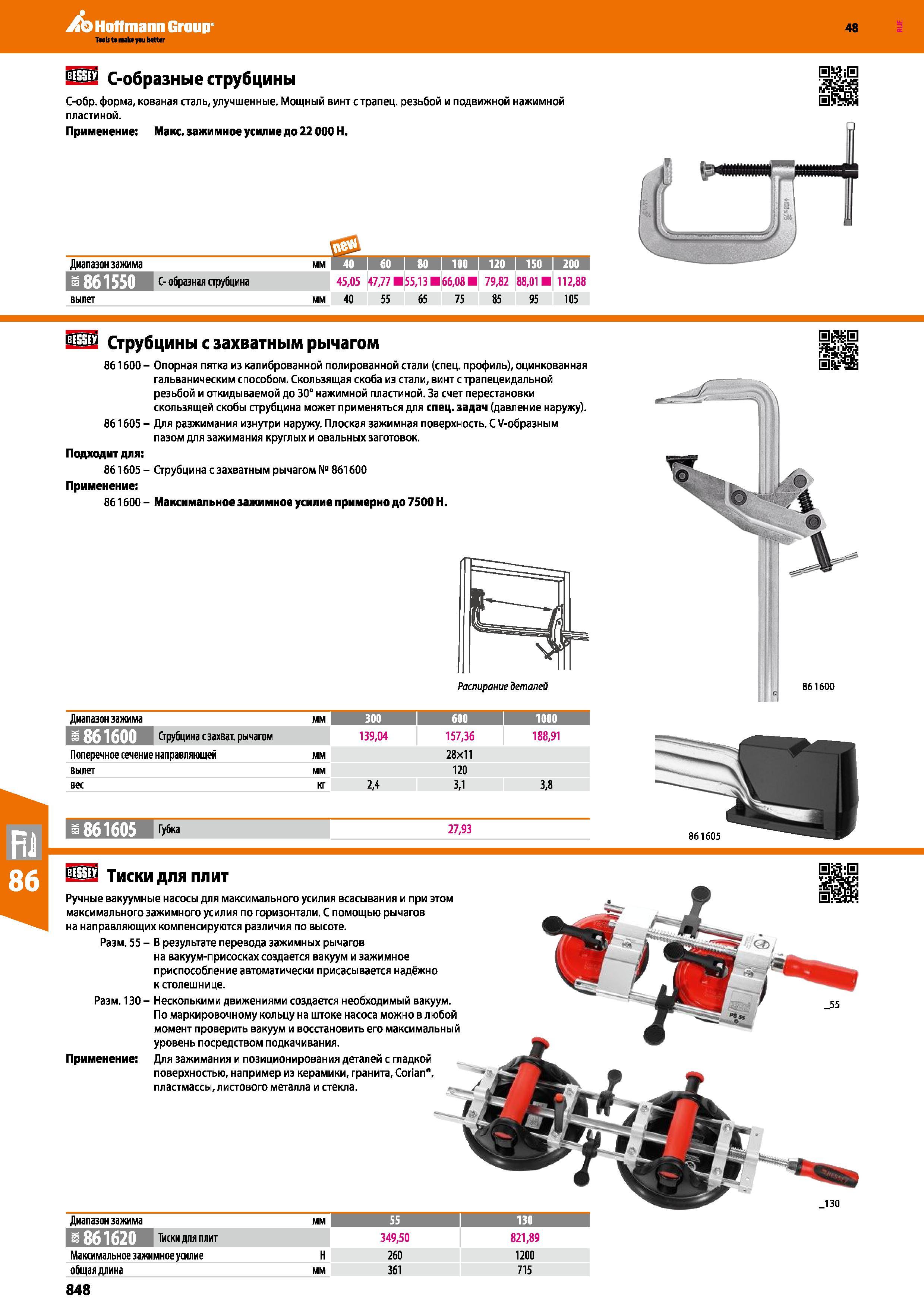

Струбцины с захватным рычагом 861600- Опорная пятка из калиброванной полированной стали (спец профиль), оцинкованная гальваническим спосо

Струбцины с захватным рычагом 861600- Опорная пятка из калиброванной полированной стали (спец. профиль), оцинкованная гальваническим способом. Скользящая скоба из стали, винт с трапецеидальной резьбой и откидываемой до 30° нажимной пластиной. За счет перестановки скользящей скобы струбцина может применяться для спец. задач (давление наружу). 86160S - Для разжимания изнутри наружу. Плоская зажимная поверхность. С V-образным пазом для зажимания круглых и овальных заготовок. Подходит для: 861605 - Струбцина с захватным рычагом № 861600 Применение: 861600 - Максимальное зажимное усилие примерно до 7500 Н. 861600 Диапазон зажима мм 300 I 600 I 1000 1 1ШИИФИ Струбцина с захват, рычагом 139,04 157,36 188,91 Поперечное сечение направляющей мм 28x11 вылет мм 120 вес кг 2,4 3,1 3,8 N861605 27,93 Диапазон зажима мм 55 I s 861620 349,50 Максимальное зажимное усилие Н 260 общая длина мм 361 Тиски для плит Ручные вакуумные насосы для максимального усилия всасывания и при этом максимального зажимного усилия по горизонтали. С помощью рычагов на направляющих компенсируются различия по высоте. Разм. 55 - В результате перевода зажимных рычагов на вакуум-присосках создается вакуум и зажимное приспособление автоматически присасывается надёжно к столешнице. Разм. 130- Несколькими движениями создается необходимый вакуум. По маркировочному кольцу на штоке насоса можно влюбой момент проверить вакуум и восстановить его максимальный уровень посредством подкачивания. Применение: Для зажимания и позиционирования деталей с гладкой поверхностью, например из керамики, гранита, Corian , пластмассы, листового металла и стекла. ЛЬ Hoffmann Group' 48 С-образные струбцины С-обр. форма, кованая сталь, улучшенные. Мощный винт с трапец. резьбой и подвижной нажимной пластиной. Применение: Макс. зажимное усилие до 22 ООО Н. Диапазон зажима 'Mi hM'l С-образная струбцина 45,05 47,77 155,13166,081 79,82 88,01 1 112,88 вылет мм 40 55 65 75 85 95 105
