Всегда применяйте СОЖ для снижения лункообразования и пластической деформации вершины сменной режущей пластины и выбирайте как можно больший радиус

Всегда применяйте СОЖ для снижения лункообразования и пластической деформации вершины сменной режущей пластины и выбирайте как можно больший радиус

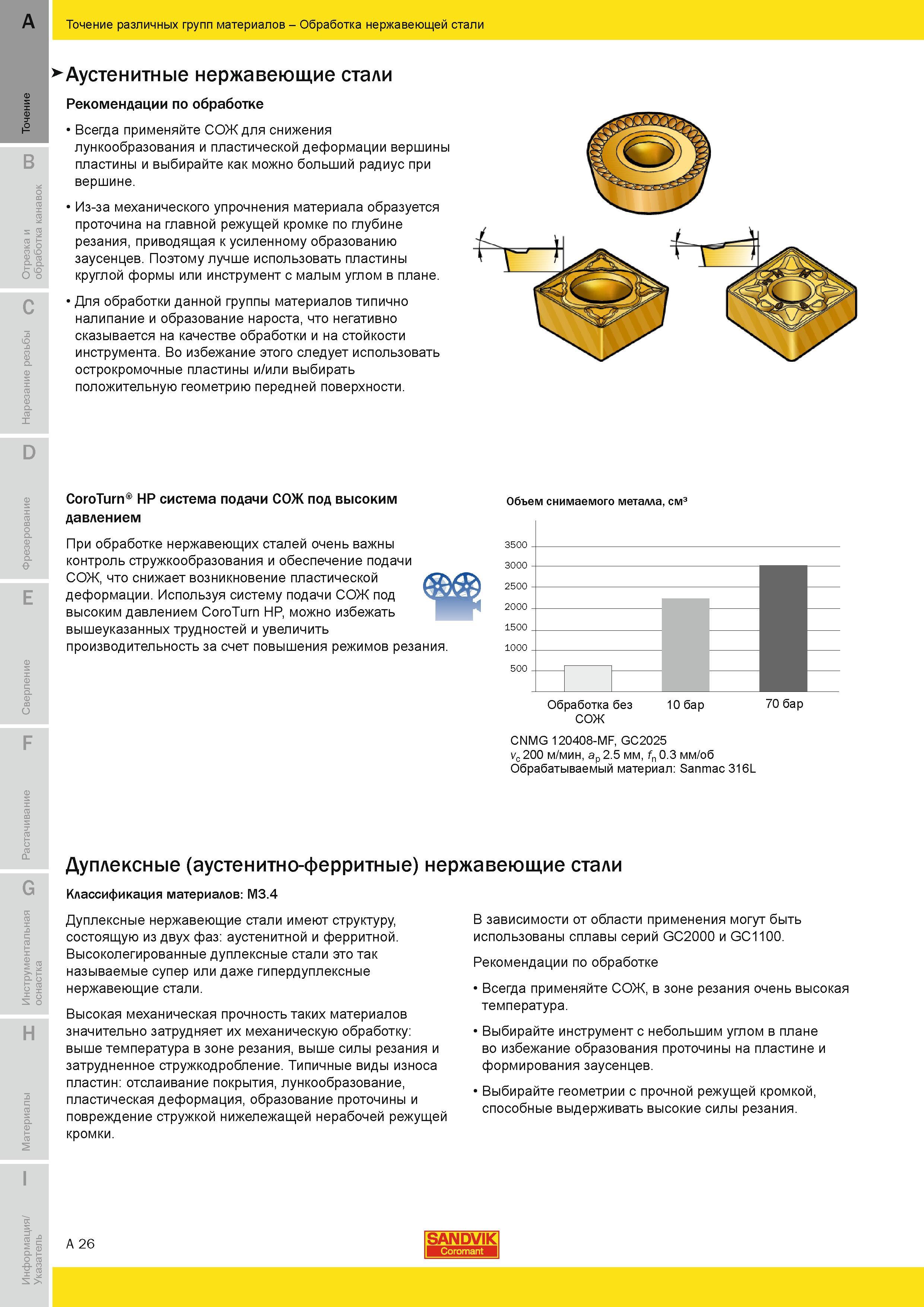

Всегда применяйте СОЖ для снижения лункообразования и пластической деформации вершины сменной режущей пластины и выбирайте как можно больший радиус при вершине. Из-за механического упрочнения материала образуется проточина на главной режущей кромке по глубине резания приводящая к усиленному образованию заусенцев. Поэтому лучше использовать пластины круглой формы или инструмент с малым углом в плане. Для обработки данной группы материалов типично налипание и образование нароста что негативно сказывается на качестве обработки и на стойкости инструмента. Во избежание этого следует использовать острокромочные пластины и или выбирать положительную геометрию передней поверхности. CoroTurn HP система подачи СОЖ под высоким давлением При обработке нержавеющих сталей очень важны контроль стружкообразования и обеспечение подачи СОЖ что снижает возникновение пластической деформации. Используя систему подачи СОЖ под высоким давлением CoroTurn HP можно избежать вышеуказанных трудностей и увеличить производительность за счет повышения режимов резания Объем снимаемого металла см3 3500 3000 2500 2000 1500 1000 500 Обработка без 10 бар 70 бар СОЖ CNMG 120408-MF GC2025 vc 200 м/мин ap 2.5 мм fn 0.3 мм/об Обрабатываемый материал Sanmac 316L Дуплексные (аустенитно-ферритные) нержавеющие стали Классификация материалов M3.4 Дуплексные нержавеющие стали имеют структуру состоящую из двух фаз аустенитной и ферритной. Высоколегированные дуплексные стали это так называемые супер или даже гипердуплексные нержавеющие стали. Высокая механическая прочность таких материалов значительно затрудняет их механическую обработку выше температура в зоне резания выше силы резания и затрудненное стружкодробление. Типичные виды износа пластин отслаивание покрытия лункообразование пластическая деформация образование проточины и повреждение стружкой нижележащей нерабочей режущей кромки. В зависимости от области применения могут быть использованы сплавы серий GC2000 и GC1100. Рекомендации по обработке Всегда применяйте СОЖ в зоне резания очень высокая температура. Выбирайте инструмент с небольшим углом в плане во избежание образования проточины на пластине и формирования заусенцев. Выбирайте геометрии с прочной режущей кромкой способные выдерживать высокие силы резания. A 26 SANDVIK Coromant Точение различных групп материалов Обработка нержавеющей стали Аустенитные нержавеющие стали Рекомендации по обработке
