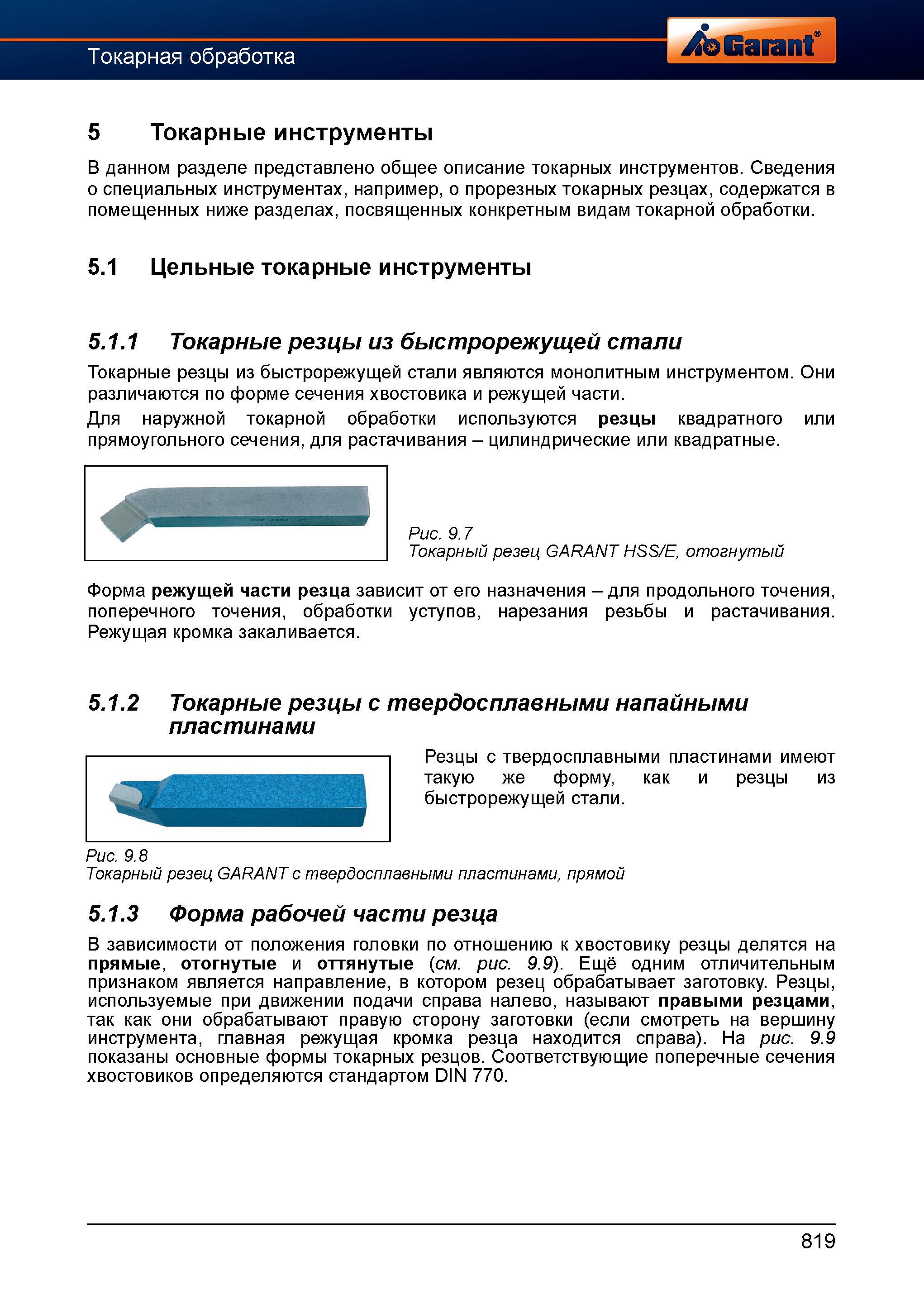

Токарные резцы из быстрорежущей стали являются монолитным инструментом. Они различаются по форме сечения хвостовика и режущей части. Для наружной токарной обработки используются резцы квадратного или прямоугольного сечения, для растачивания - цилиндрические или квадратные. Рис. 9.7 Токарный резец GARANT HSS/E, отогнутый Форма режущей части резца зависит от его назначения - для продольного точения, поперечного точения, обработки уступов, нарезания резьбы и растачивания. Режущая кромка закаливается. 5.1.2 Токарные резцы с твердосплавными напайными пластинами Резцы с твердосплавными пластинами имеют такую же форму, как и резцы из быстрорежущей стали. Рис. 9.8 Токарный резец GARANT с твердосплавными пластинами, прямой 5.1.3 Форма рабочей части резца В зависимости от положения головки по отношению к хвостовику резцы делятся на прямые, отогнутые и оттянутые (см. рис. 9.9). Ещё одним отличительным признаком является направление, в котором резец обрабатывает заготовку. Резцы, используемые при движении подачи справа налево, называют правыми резцами, так как они обрабатывают правую сторону заготовки (если смотреть на вершину инструмента, главная режущая кромка резца находится справа). На рис. 9.9 показаны основные формы токарных резцов. Соответствующие поперечные сечения хвостовиков определяются стандартом DlN 770. 819 Токарная обработка 5 Токарные инструменты В данном разделе представлено общее описание токарных инструментов. Сведения о специальных инструментах, например, о прорезных токарных резцах, содержатся в помещенных ниже разделах, посвященных конкретным видам токарной обработки. 5.1 Цельные токарные инструменты 5.1.1 Токарные резцы из быстрорежущей стали
