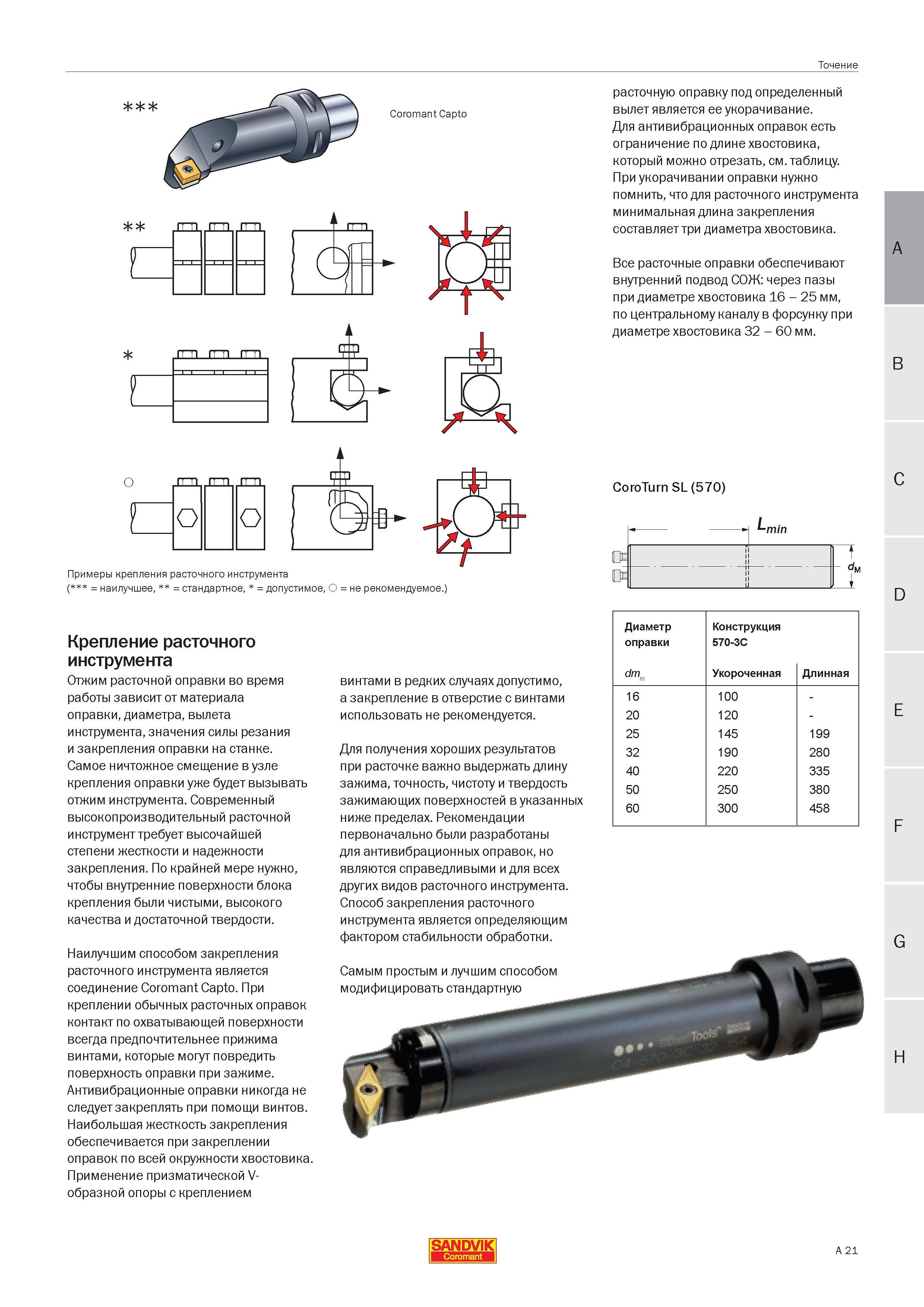

Отжим расточной оправки во время работы зависит от материала оправки диаметра вылета инструмента значения силы резания и закрепления оправки на с

Отжим расточной оправки во время работы зависит от материала оправки диаметра вылета инструмента значения силы резания и закрепления оправки на станке. Самое ничтожное смещение в узле крепления оправки уже будет вызывать отжим инструмента. Современный высокопроизводительный расточной инструмент требует высочайшей степени жесткости и надежности закрепления. По крайней мере нужно чтобы внутренние поверхности блока крепления были чистыми высокого качества и достаточной твердости. Наилучшим способом закрепления расточного инструмента является соединение Coromant Capto. При креплении обычных расточных оправок контакт по охватывающей поверхности всегда предпочтительнее прижима винтами которые могут повредить поверхность оправки при зажиме. Антивибрационные оправки никогда не следует закреплять при помощи винтов. Наибольшая жесткость закрепления обеспечивается при закреплении оправок по всей окружности хвостовика. Применение призматической V-образной опоры с креплением винтами в редких случаях допустимо а закрепление в отверстие с винтами использовать не рекомендуется. Для получения хороших результатов при расточке важно выдержать длину зажима точность чистоту и твердость зажимающих поверхностей в указанных ниже пределах. Рекомендации первоначально были разработаны для антивибрационных оправок но являются справедливыми и для всех других видов расточного инструмента. Способ закрепления расточного инструмента является определяющим фактором стабильности обработки. Самым простым и лучшим способом модифицировать стандартную расточную оправку под определенныи вылет является ее укорачивание. Для антивибрационных оправок есть ограничение по длине хвостовика который можно отрезать см. таблицу. При укорачивании оправки нужно помнить что для расточного инструмента минимальная длина закрепления составляет три диаметра хвостовика. Все расточные оправки обеспечивают внутренний подвод СОЖ через пазы при диаметре хвостовика 16 - 25 мм по центральному каналу в форсунку при диаметре хвостовика 32 - 60 мм. CoroTurn SL (570) C 1 du Диаметр оправки dmm Конструкция 570-3C Укороченная Длинная 16 100 - 20 120 - 25 145 199 32 190 280 40 220 335 50 250 380 60 300 458 L SANDVIK Coromant A 21 Точение Coromant Capto наилучшее стандартное допустимое не рекомендуемое Крепление расточного инструмента
