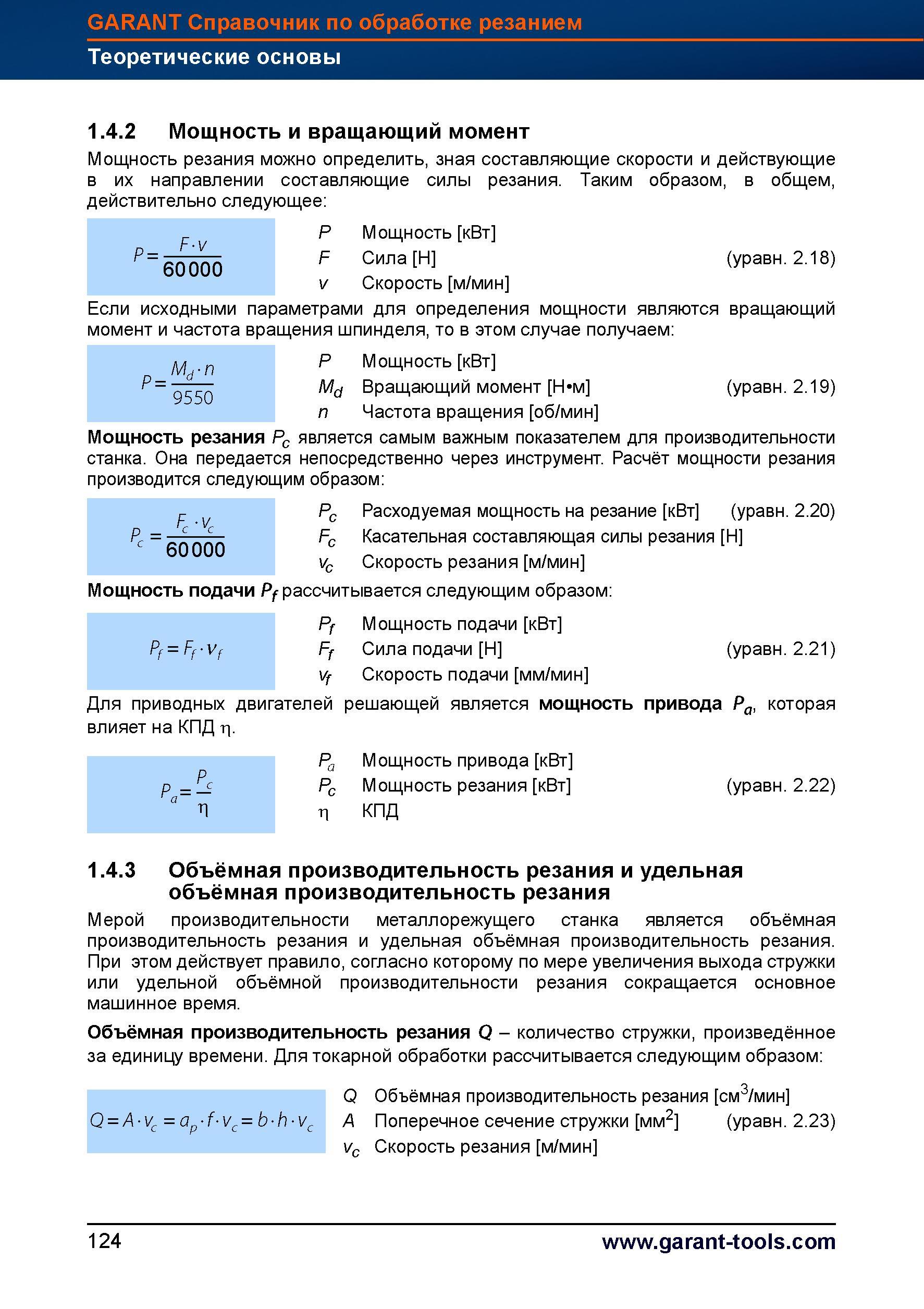

Мощность резания Pc является самым важным показателем для производительности станка. Она передается непосредственно через инструмент. Расчёт мощности резания производится следующим образом Pc Расходуемая мощность на резание кВт (уравн. 2.20) Fc Касательная составляющая силы резания Н Vc Скорость резания м/мин рассчитывается следующим образом Pf Мощность подачи кВт Ff Сила подачи Н (уравн. 2.21) Vf Скорость подачи мм/мин Для приводных двигателей решающей является мощность привода Pa, которая влияет на КПД п. Pa Мощность привода кВт Pc Мощность резания кВт (уравн. 2.22) п КПД 1.4.3 Объёмная производительность резания и удельная объёмная производительность резания Мерой производительности металлорежущего станка является объёмная производительность резания и удельная объёмная производительность резания. При этом действует правило, согласно которому по мере увеличения выхода стружки или удельной объёмной производительности резания сокращается основное машинное время. Объёмная производительность резания Q - количество стружки, произведённое за единицу времени. Для токарной обработки рассчитывается следующим образом Q Объёмная производительность резания см3/мин A Поперечное сечение стружки мм2 (уравн. 2.23) Vc Скорость резания м/мин Q = Л Vc = ap f Vc = b h Vc P = c c c 60000 Мощность подачи Pf Pf = Ff vf Md n 9550 P P = F v 60000 124 GARANT Справочник по обработке резанием Теоретические основы 1.4.2 Мощность и вращающий момент Мощность резания можно определить, зная составляющие скорости и действующие в их направлении составляющие силы резания. Таким образом, в общем, действительно следующее P Мощность кВт F Сила Н (уравн. 2.18) v Скорость м/мин Если исходными параметрами для определения мощности являются вращающий момент и частота вращения шпинделя, то в этом случае получаем P Мощность кВт Md Вращающий момент Н м (уравн. 2.19) n Частота вращения об/мин
