151 Каталог ISCAR 2012 Инструментальная оснастка и расточной модульный инструмент Стр.B129

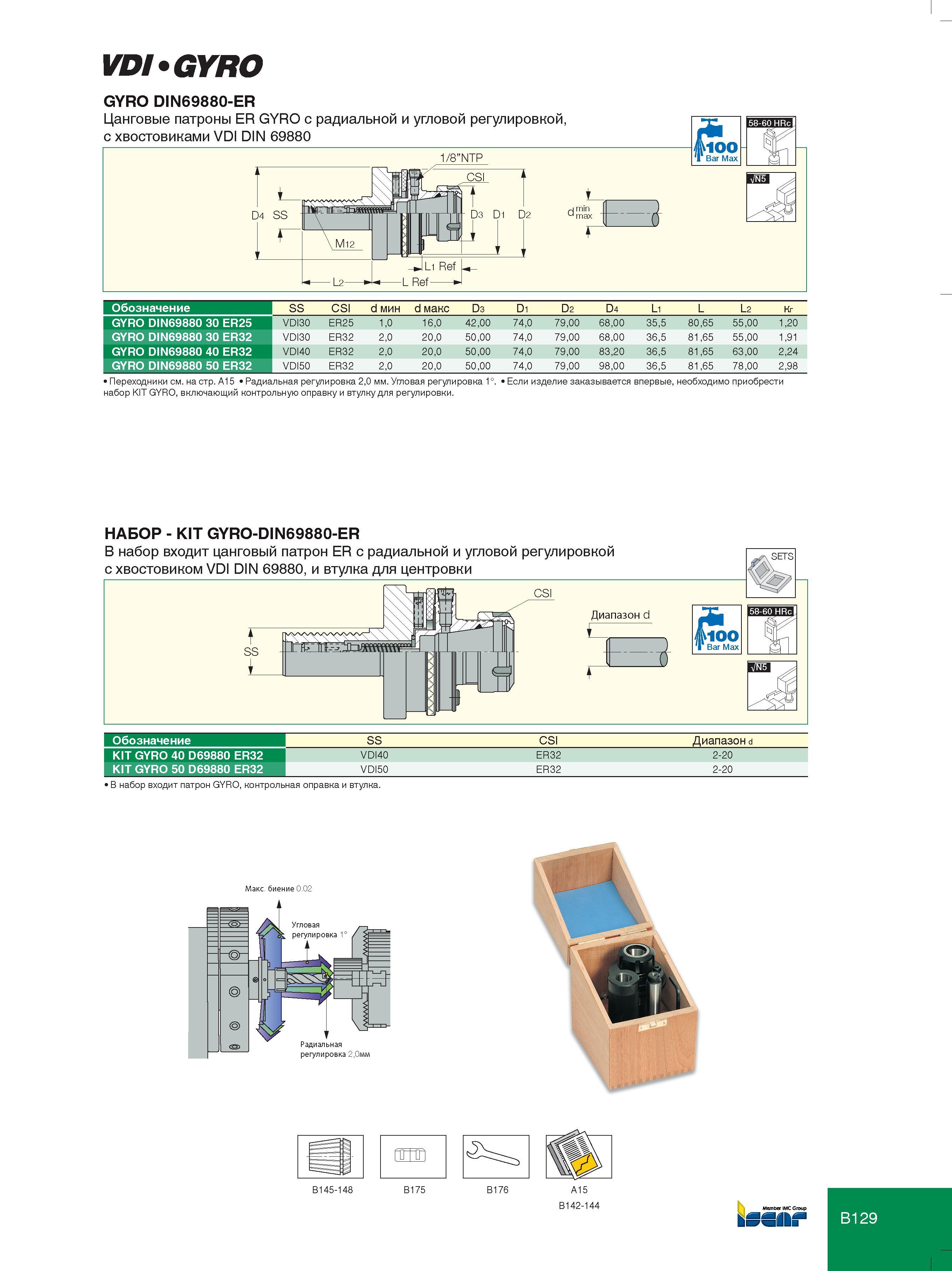

Каталог ISCAR 2012 Инструментальная оснастка Стр. B129 0151 Lab2u VDI GYRO GYRO DIN69880-ER Обозначение SS CSI d мин d макс D3 D1 D2 D4 L1 L L2 кг GYRO DIN69880 30 ER25 VDI30 ER25 1,0 16,0 42,00 74,0 79,00 68,00 35,5 80,65 55,00 1,20 GYRO DIN69880 30 ER32 VDI30 ER32 2,0 20,0 50,00 74,0 79,00 68,00 36,5 81,65 55,00 1,91 GYRO DIN69880 40 ER32 VDI40 ER32 2,0 20,0 50,00 74,0 79,00 83,20 36,5 81,65 63,00 2,24 GYRO DIN69880 50 ER32 VDI50 ER32 2,0 20,0 50,00 74,0 79,00 98,00 36,5 81,65 78,00 2,98 Переходники см. на стр. A15 Радиальная регулировка 2,0 мм. Угловая регулировка 1°. Если изделие заказывается впервые, необходимо приобрести набор KIT GYRO, включающий контрольную оправку и втулку для регулировки. НАБОР - KIT GYR0-DIN69880-ER Обозначение SS CSI Диапазон d KIT GYRO 40 D69880 ER32 VDI40 ER32 2-20 KIT GYRO 50 D69880 ER32 VDI50 ER32 2-20 В набор входит патрон GYRO, контрольная оправка и втулка. B129
