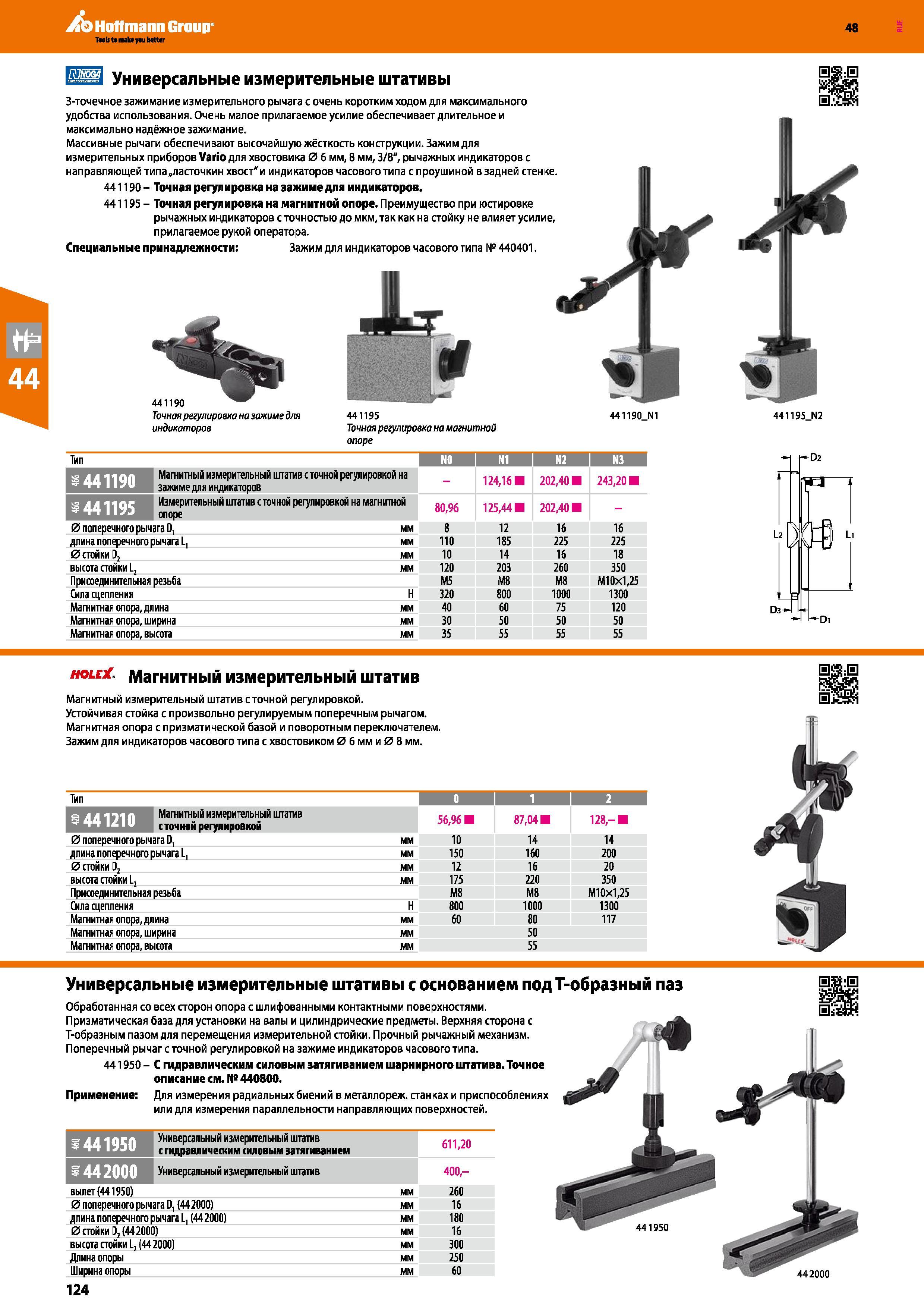

Универсальные измерительные штативы З-точечное зажимание измерительного рычага с очень коротким ходом для максимального удобства использо

Универсальные измерительные штативы З-точечное зажимание измерительного рычага с очень коротким ходом для максимального удобства использования. Очень малое прилагаемое усилие обеспечивает длительное и максимально надёжное зажимание. Массивные рычаги обеспечивают высочайшую жёсткость конструкции. Зажим для измерительных приборов Vario для хвостовика 0 б мм, 8 мм, 3/8", рычажных индикаторов с направляющей типа „ласточкин хвост" и индикаторов часового типа с проушиной взадней стенке. 441190 - Точная регул ировка на зажиме для индикаторов. 441195 - Точная регулировка на магнитной опоре. Преимущество при юстировке рычажных индикаторов с точностью до мкм, так как на стойку не влияет усилие, прилагаемое рукой оператора. Специальные принадлежности: Зажим для индикаторов часового типа № 440401. 441190 Точная регулировка на зажиме для индикаторов 441195 Точная регулировка на магнитной опоре Тип 441190 441195 Магнитный измерительный штатив с точной регулировкой на зажиме для индикаторов Измерительный штатив с точной регулировкой на магнитной огоре 0 поперечного рычага D, мм длина поперечного рычага L, мм 0 стойки D2 мм высота стойки L2 мм Присоединительная резьба Сила сцепления Н Магнитная опора, длина мм Магнитя опора, ширина мм Магнитя опора, высота мм 124,161 80,96 125,441 8 12 185 14 203 М8 800 60 50 55 110 10 120 М5 320 40 30 35 441190 N1 441195 N2 r-D2 202,40 243,201 202,401 16 225 16 260 М8 1000 75 50 55 16 225 18 350 М10х1,25 1300 120 50 55 Da I IF3" "Di Holex Магнитный измерительный штатив Магнитный измерительный штатив с точной регулировкой. Устойчивая стойка с произвольно регулируемым поперечным рычагом. Магнитная опора с призматической базой и поворотным переключателем Зажим для индикаторов часового типа с хвостовиком 0 6 мм и 0 8 мм. Тип 0 1 1 I 2 Магнитный измерительный штатив сточной регулировкой 56,96 87,04 128,- 0 поперечного рычага D, мм 10 14 14 длина поперечного рычага L, мм 150 160 200 0 стойки D; мм 12 16 20 высота стойки L2 мм 175 220 350 Присоединительная резьба М8 М8 М10х1,25 Сила сцепления н 800 1000 1300 Магнитя опора, длина мм 60 80 117 Магнитя опора, ширина мм 50 Магнитя опора, высота мм 55 442000 Универсальные измерительные штативы с основанием под Т-образный паз Обработанная со всех сторон опора с шлифованными контактными поверхностями. Призматическая база для установки на валы и цилиндрические предметы. Верхняя сторона с Т-образным пазом для перемещения измерительной стойки. Прочный рычажный механизм. Поперечный рычаг с точной регулировкой на зажиме индикаторов часового типа. 441950 - С гидравлическим силовым затягиванием шарнирного штатива. Точное описание см. № 440800. Применение: Для измерения радиальных биений в мегаллореж. станках и приспособлениях или для измерения параллельности направляющих поверхностей. Универсальный измерительный штатив с гидравлическим силовым затягиванием 611,20 Универсальный измерительный штатив 400,- вылет (441950) мм 260 0 поперечного рычага D, (442000) мм 16 длина поперечного рычага L, (442000) мм 180 0 стойки D2 (44 2000) мм 16 высота стойки L, (442000) мм 300 Длина опоры мм 250 Ширина опоры мм 60 441950
