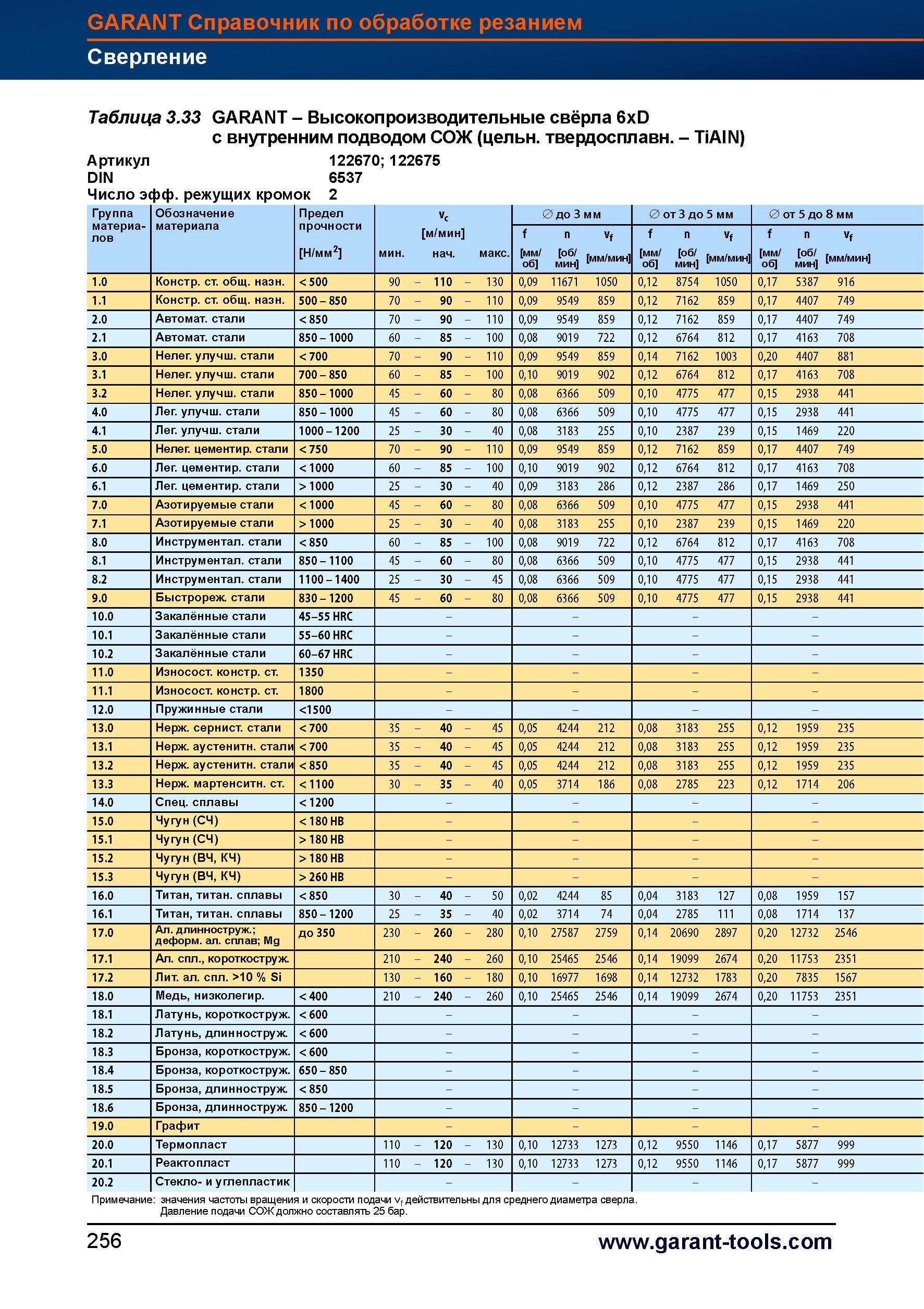

Высокопроизводительные свёрла Garant Hoffmann Group 6xD с внутренним подводом СОЖ (цельные твердосплавные - TiAIN) Артикул 122670 122675 D

Высокопроизводительные свёрла Garant Hoffmann Group 6xD с внутренним подводом СОЖ (цельные твердосплавные - TiAIN) Артикул 122670 122675 DIN 6537 Число эффективных режущих кромок инструмента 2 Группа Обозначение Предел Vc 0 до 3 мм 0 от 3 до 5 мм 0 от 5 до 8 мм лов м/мин f n vf f f n vf Н/мм2 минимальная начальная максимальная мм/об об/мин мм/мин 1.0 Конструкционные стали общего назначения 500 90 - 110 - 130 0,09 11671 1050 0,12 8754 1050 0,17 5387 916 1.1 Конструкционные стали общего назначения 500 - 850 70 - 90 - 110 0,09 9549 859 0,12 7162 859 0,17 4407 749 2.0 Автоматные стали 850 70 - 90 - 110 0,09 9549 859 0,12 7162 859 0,17 4407 749 2.1 Автоматные стали 850 - 1000 60 - 85 - 100 0,08 9019 722 0,12 6764 812 0,17 4163 708 3.0 Нелегированные улучшенные стали 700 70 - 90 - 110 0,09 9549 859 0,14 7162 1003 0,20 4407 881 3.1 Нелегированные улучшенные стали 700 - 850 60 - 85 - 100 0,10 9019 902 0,12 6764 812 0,17 4163 708 3.2 Нелегированные улучшенные стали 850 - 1000 45 - 60 - 80 0,08 6366 509 0,10 4775 477 0,15 2938 441 4.0 Легированные улучшенные стали 850 - 1000 45 - 60 - 80 0,08 6366 509 0,10 4775 477 0,15 2938 441 4.1 Легированные улучшенные стали 1000 - 1200 25 - 30 - 40 0,08 3183 255 0,10 2387 239 0,15 1469 220 5.0 Нелегированные цементированные стали 750 70 - 90 - 110 0,09 9549 859 0,12 7162 859 0,17 4407 749 6.0 Легированные цементированные стали 1000 60 - 85 - 100 0,10 9019 902 0,12 6764 812 0,17 4163 708 6.1 Легированные цементированные стали > 1000 25 - 30 - 40 0,09 3183 286 0,12 2387 286 0,17 1469 250 7.0 Азотируемые стали 1000 45 - 60 - 80 0,08 6366 509 0,10 4775 477 0,15 2938 441 7.1 Азотируемые стали > 1000 25 - 30 - 40 0,08 3183 255 0,10 2387 239 0,15 1469 220 8.0 Инструментальные стали 850 60 - 85 - 100 0,08 9019 722 0,12 6764 812 0,17 4163 708 8.1 Инструментальные стали 850 - 1100 45 - 60 - 80 0,08 6366 509 0,10 4775 477 0,15 2938 441 8.2 Инструментальные стали 1100 - 1400 25 - 30 - 45 0,08 6366 509 0,10 4775 477 0,15 2938 441 9.0 Быстрорежущие стали 830 - 1200 45 - 60 - 80 0,08 6366 509 0,10 4775 477 0,15 2938 441 10.0 Закалённые стали 45-55 HRC 10.1 Закалённые стали 55-60 HRC 10.2 Закалённые стали 60-67 HRC 11.0 Износостойкие конструкционные стали 1350 11.1 Износостойкие конструкционные стали 1800 12.0 Пружинные стали 1500 13.0 Нержавеющие сернистые стали 700 35 - 40 - 45 0,05 4244 212 0,08 3183 255 0,12 1959 235 13.1 Нержавеющие аустенитные стали 700 35 - 40 - 45 0,05 4244 212 0,08 3183 255 0,12 1959 235 13.2 Нержавеющие аустенитные стали 850 35 - 40 - 45 0,05 4244 212 0,08 3183 255 0,12 1959 235 13.3 Нержавеющие мартенситные стали 1100 30 - 35 - 40 0,05 3714 186 0,08 2785 223 0,12 1714 206 14.0 Специальные сплавы 1200 15.0 Чугун (СЧ) 180 HB 15.1 Чугун (СЧ) > 180 HB 15.2 Чугун (ВЧ, КЧ) > 180 HB 15.3 Чугун (ВЧ, КЧ) > 260 HB 16.0 Титан титановые сплавы 850 30 - 40 - 50 0,02 4244 85 0,04 3183 127 0,08 1959 157 16.1 Титан титановые сплавы 850 - 1200 25 - 35 - 40 0,02 3714 74 0,04 2785 111 0,08 1714 137 17.0 Ал. длинноструж. деформ. ал. сплав Mg до 350 230 - 260 - 280 0,10 27587 2759 0,14 20690 2897 0,20 12732 2546 17.1 Ал. спл., короткоструж. 210 - 240 - 260 0,10 25465 2546 0,14 19099 2674 0,20 11753 2351 17.2 Лит. ал. спл. >10 % Si 130 - 160 - 180 0,10 16977 1698 0,14 12732 1783 0,20 7835 1567 18.0 Медь низколегированная 400 210 - 240 - 260 0,10 25465 2546 0,14 19099 2674 0,20 11753 2351 18.1 Латунь короткостружечная 600 18.2 Латунь длинностружечная 600 18.3 Бронза короткостружечная 600 18.4 Бронза короткостружечная 650 - 850 18.5 Бронза длинностружечная 850 18.6 Бронза длинностружечная 850 - 1200 19.0 Графит 20.0 Термопласт 110 - 120 - 130 0,10 12733 1273 0,12 9550 1146 0,17 5877 999 20.1 Реактопласт 110 - 120 - 130 0,10 12733 1273 0,12 9550 1146 0,17 5877 999 20.2 Стекло- и углепластик Примечание значения частоты вращения и скорости подачи vf действительны для среднего диаметра сверла. 256 GARANT Справочник по обработке резанием Сверление Таблица 3.33 GARANT -
