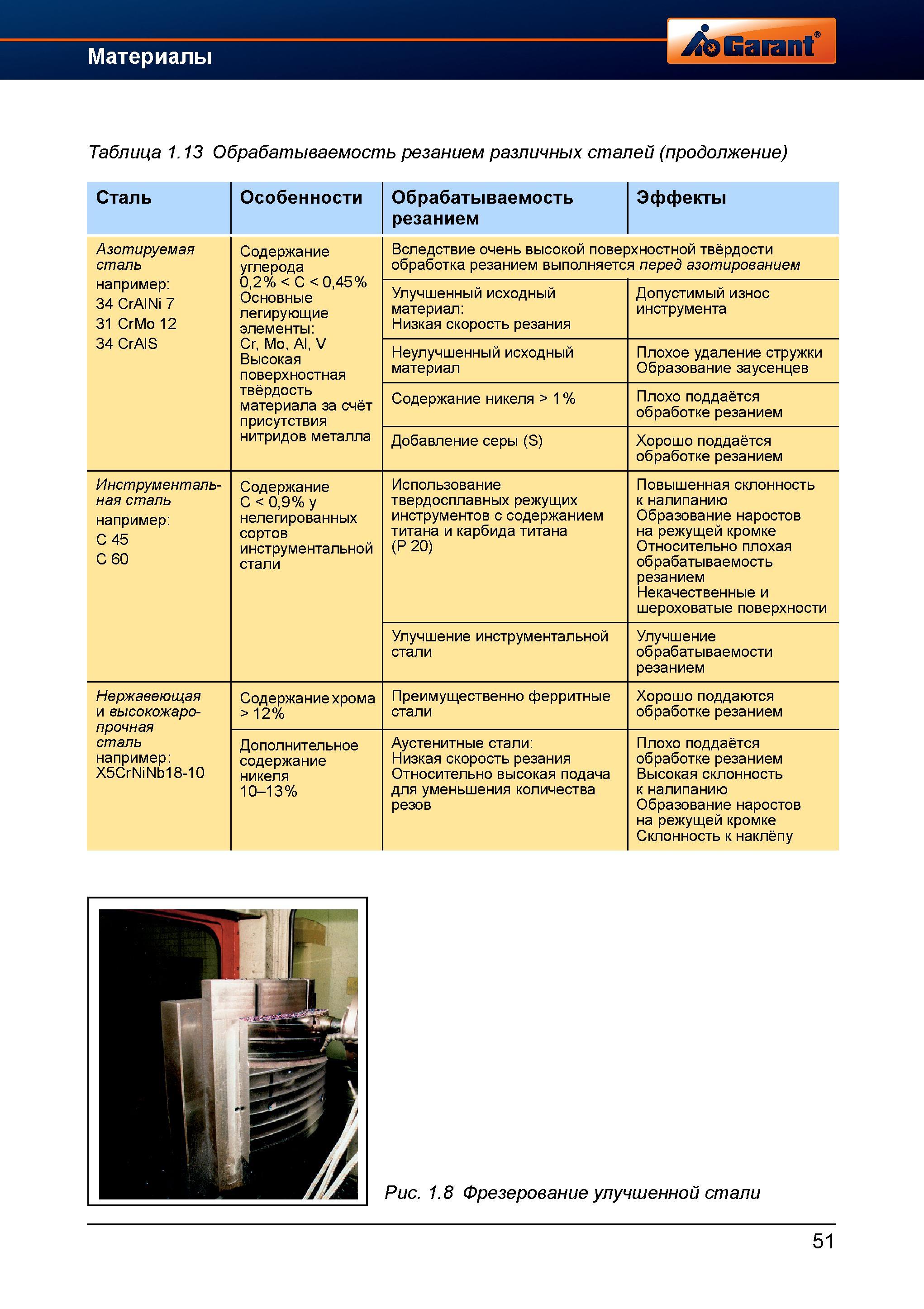

Азотируемая сталь например 34 CrAINi 7 31 CrMo 12 34 CrAIS Содержание углерода 0,2% C 0,45% Основные легирующие элементы Cr, Mo, Al, V Выс

Азотируемая сталь например 34 CrAINi 7 31 CrMo 12 34 CrAIS Содержание углерода 0,2% C 0,45% Основные легирующие элементы Cr, Mo, Al, V Высокая поверхностная твёрдость материала за счёт присутствия нитридов металла Вследствие очень высокой поверхностной твёрдости обработка резанием выполняется перед азотированием Улучшенный исходный материал Низкая скорость резания Допустимый износ инструмента Неулучшенный исходный материал Плохое удаление стружки Образование заусенцев Содержание никеля > 1 % Плохо поддаётся обработке резанием Добавление серы (S) Хорошо поддаётся обработке резанием Инструментальная сталь например C 45 C 60 Содержание C 0,9% у нелегированных сортов инструментальной стали Использование твердосплавных режущих инструментов с содержанием титана и карбида титана (P 20) Повышенная склонность к налипанию Образование наростов на режущей кромке Относительно плохая обрабатываемость резанием Некачественные и шероховатые поверхности Улучшение инструментальной стали Улучшение обрабатываемости резанием Нержавеющая и высокожаропрочная сталь например X5CrNiNb18-10 Содержание хрома > 12% Преимущественно ферритные стали Хорошо поддаются обработке резанием Дополнительное содержание никеля 10-13% Аустенитные стали Низкая скорость резания Относительно высокая подача для уменьшения количества резов Плохо поддаётся обработке резанием Высокая склонность к налипанию Образование наростов на режущей кромке Склонность к наклёпу Рис. 1.8 Фрезерование улучшенной стали 51 Таблица 1.13 Обрабатываемость резанием различных сталей Сталь Особенности Обрабатываемость резанием Эффекты
