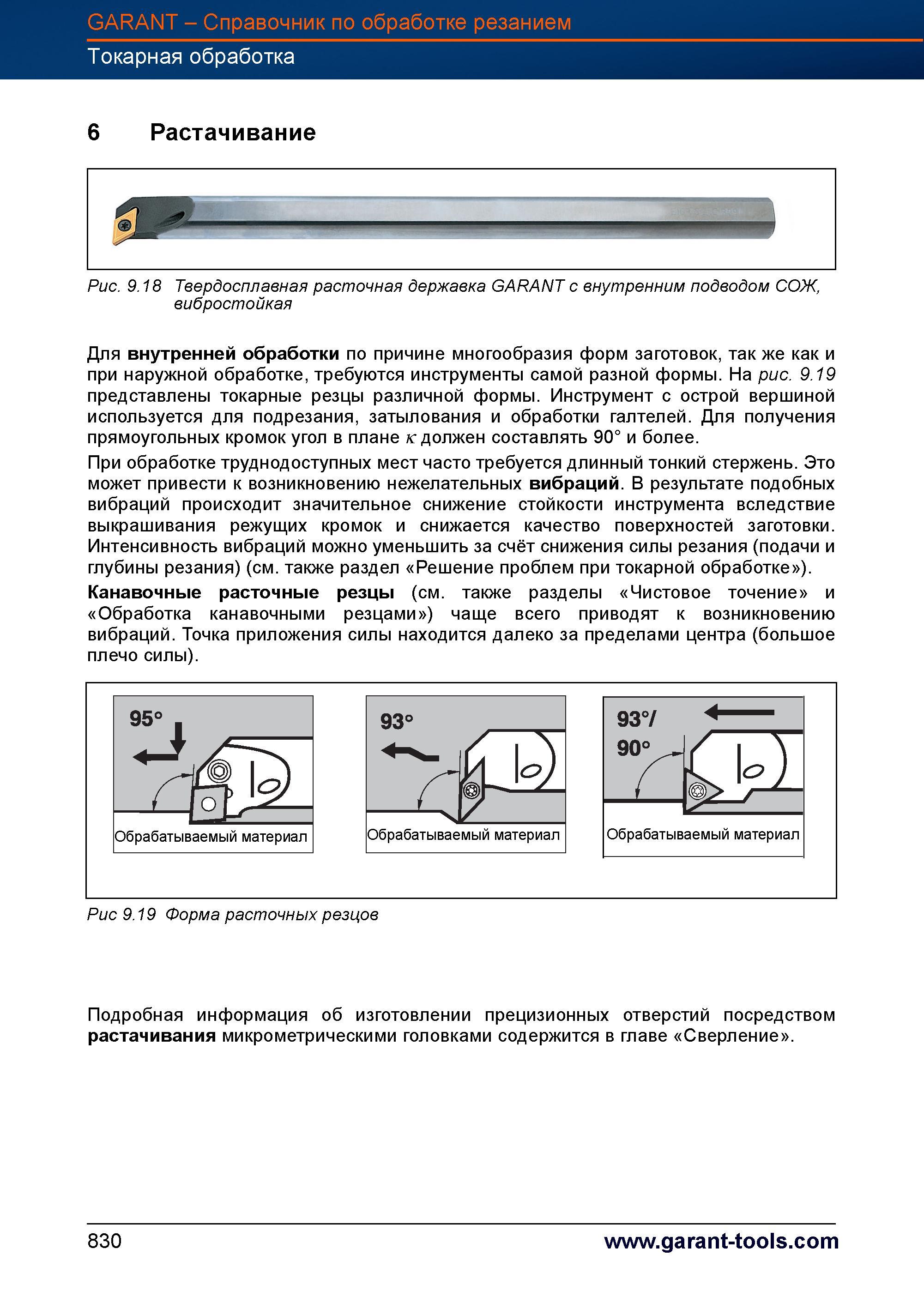

При растачивании отверстий на токарном станке по причине многообразия форм заготовок требуются расточные державки самой разной формы _ На рис. 9.19 представлены токарные резцы различной формы. Инструмент с острой вершиной используется для подрезания, затылования и обработки галтелей. Для получения прямоугольных кромок угол в плане к должен составлять 90° и более. При обработке труднодоступных мест часто требуется длинный тонкий стержень. Это может привести к возникновению нежелательных вибраций. В результате подобных вибраций происходит значительное снижение стойкости инструмента вследствие выкрашивания режущих кромок и снижается качество поверхностей заготовки. Интенсивность вибраций можно уменьшить за счёт снижения силы резания (подачи и глубины резания) (см. также раздел Решение проблем при токарной обработке ). Канавочные расточные резцы (см. также разделы Чистовое точение и Обработка канавочными резцами ) чаще всего приводят к возникновению вибраций. Точка приложения силы находится далеко за пределами центра (большое плечо силы). 937 90° , в ы а б а р б О у аемый материал Рис 9.19 Форма расточных резцов Подробная информация об изготовлении прецизионных отверстий посредством растачивания микрометрическими головками содержится в главе Сверление . 830 GARANT - Справочник по обработке резанием Токарная обработка 6 Растачивание С Рис. 9.18 Твердосплавная расточная державка GARANT с внутренним подводом СОЖ, вибростойкая Для внутренней обработки , так же как и при наружной обработке, инструменты
