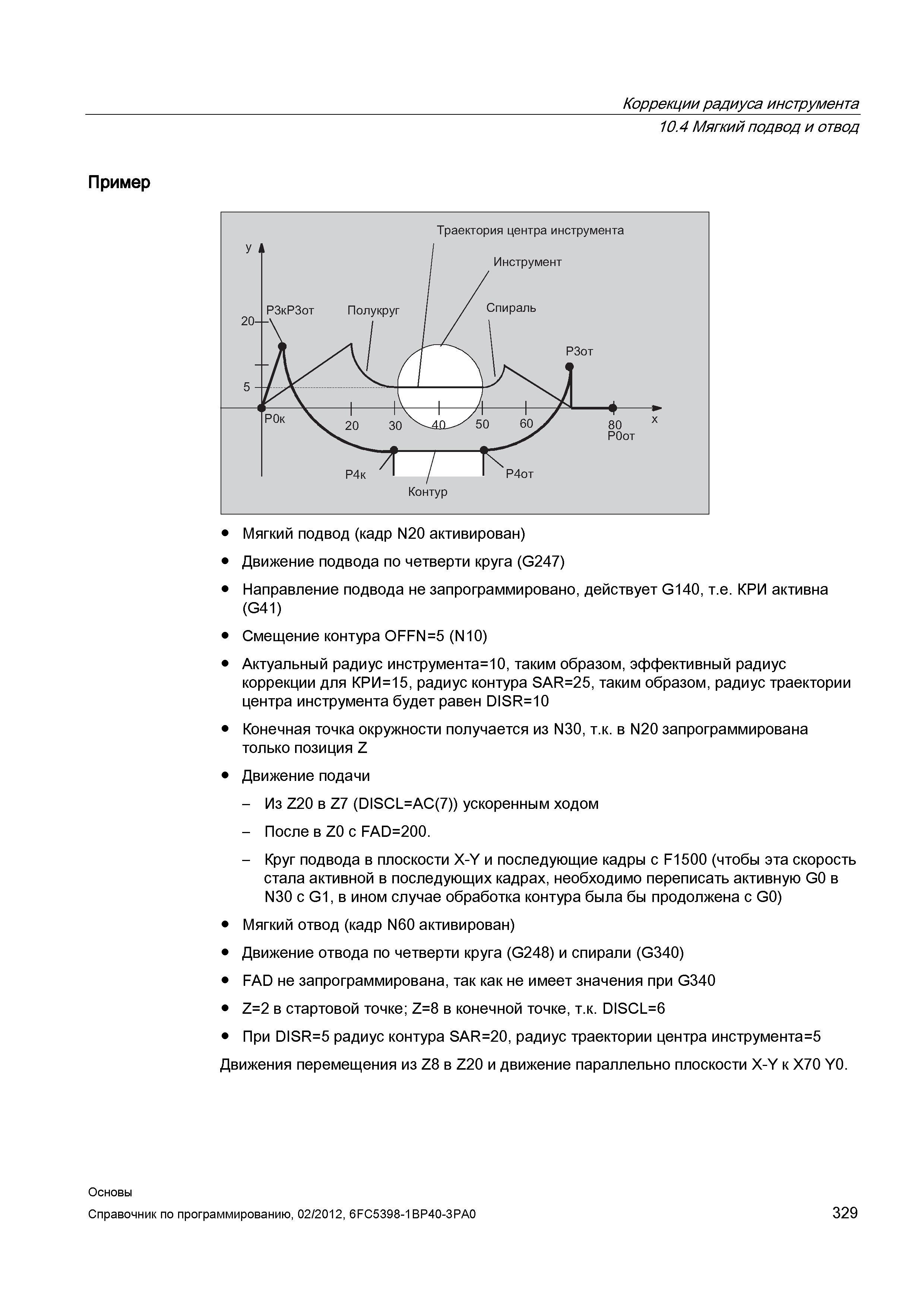

Направление подвода не запрограммировано действует G140 т.е. КРИ активна (G41) Смещение контура OFFN5 (N10) Актуальный радиус инструмента10 таким образом эффективный радиус коррекции для КРИ15 радиус контура SAR25 таким образом радиус траектории центра инструмента будет равен DISR10 Конечная точка окружности получается из N30 т.к. в N20 запрограммирована только позиция Z Движение подачи - Из Z20 в Z7 (DISCLAC(7)) ускоренным ходом - После в Z0 с FAD200. - Круг подвода в плоскости X-Y и последующие кадры с F1500 (чтобы эта скорость стала активной в последующих кадрах необходимо переписать активную G0 в N30 с G1 в ином случае обработка контура была бы продолжена с G0) Мягкий отвод (кадр N60 активирован) Движение отвода по четверти круга (G248) и спирали (G340) FAD не запрограммирована так как не имеет значения при G340 Z2 в стартовой точке; Z8 в конечной точке т.к. DISCL6 При DISR5 радиус контура SAR20 радиус траектории центра инструмента5 Движения перемещения из Z8 в Z20 и движение параллельно плоскости X-Y к X70 Y0. Основы 329 Коррекции радиуса инструмента 10.4 Мягкий подвод и отвод Пример Движение подвода по четверти круга (G247)
