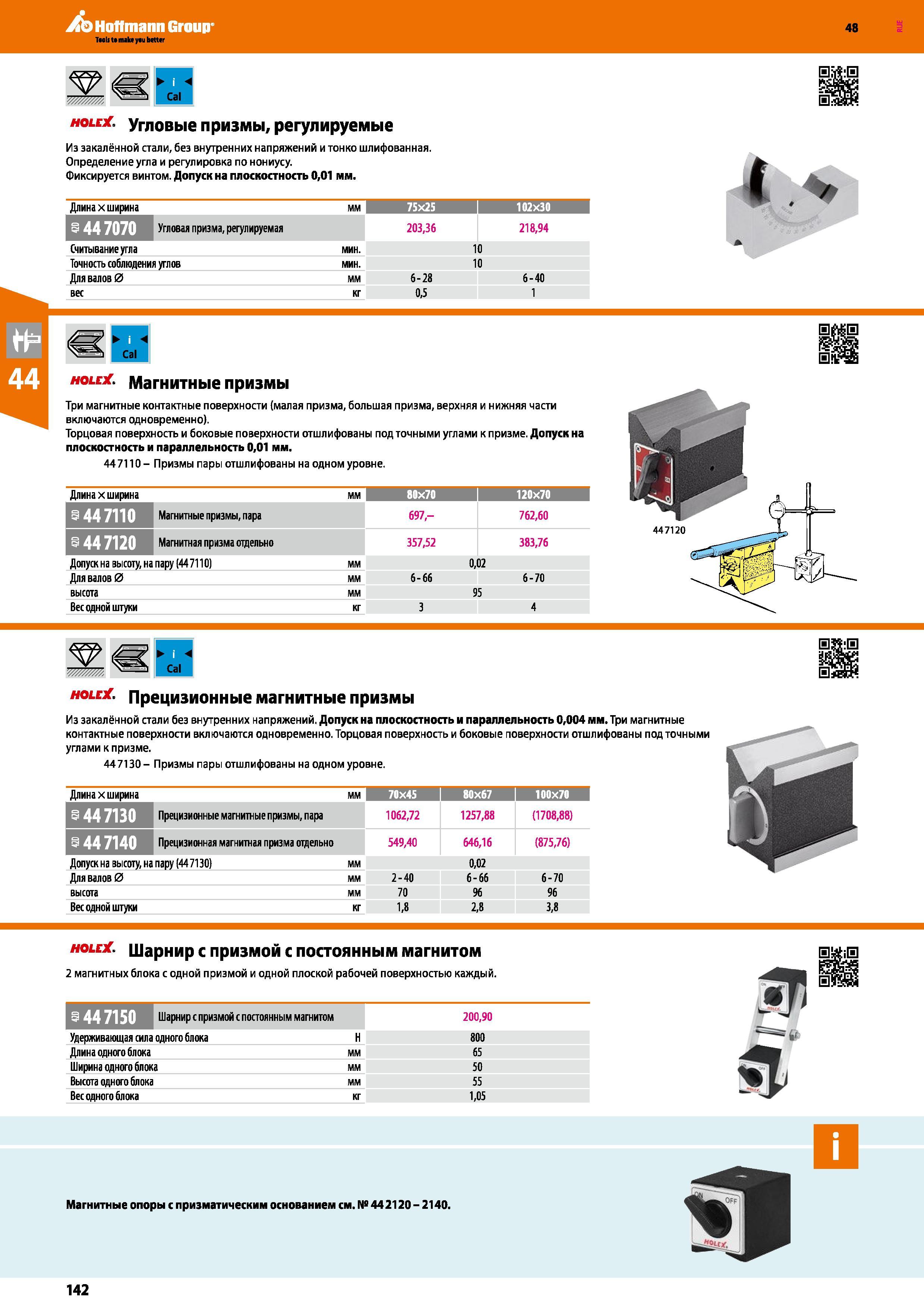

Угловые призмы, регулируемые Из закалённой стали, без внутренних напряжений и тонко шлифованная Определение угла и регулировка по нониусу

Угловые призмы, регулируемые Из закалённой стали, без внутренних напряжений и тонко шлифованная. Определение угла и регулировка по нониусу. Фиксируется винтом. Допуск на плоскостность 0,01 мм. Длина х ширина мм 75x25 1 102x30 1 Угловая призма, регулируемая 203,36 218,94 Считывание угла мин. 10 Точность соблюдения углов мин. 10 Для валов 0 мм 6-28 6-40 вес кг 0,5 1 I Cal holeМагнитные призмы Три магнитные контактные поверхности (малая призма, большая призма, верхняя и нижняя части включаются одновременно). Торцовая поверхность и боковые поверхности отшлифованы под точными углами к призме. Допуск на плоскостность и параллельность 0,01 мм. 447110 - Призмы пары отшлифованы на одном уровне. Длина х ширина мм 80x70 1 120x70 Магнитные призмы, пара 697,- 762,60 гТ"¥ г7 И Магнитная призма отдельно 357,52 383,76 Допуск на высоту, на пару (447110) мм 0,02 Для валов 0 мм 6-66 6-70 высота мм 95 Вес одной штуки кг 3 4 W///M Cal Holex Прецизионные магнитные призмы Из закалённой стали без внутренних напряжений. Допуск на плоскостность и параллельность 0,004 мм. Три магнитные контактные поверхности включаются одновременно. Торцовая поверхность и боковые поверхности отшлифованы под точными углами к призме. 447130- Призмы пары отшлифованы на одном уровне. Длина х ширина мм 70x45 80x67 I 100X70 МШИ Прецизионные магнитные призмы, пара 1062,72 1257,88 (1708,88) 447140 Прецизионная магнитная призма отдельно 549,40 646,16 (875,76) Допуск на высоту, на пару (44 7130) мм 0,02 Для валов 0 мм 2-40 6-66 6-70 высота мм 70 96 96 Вес одной штуки кг 1,8 2,8 3,8 holeX. Шарнир с призмой с постоянным магнитом 2 магнитных блока с одной призмой и одной плоской рабочей поверхностью каждый. Шарнир с призмой с постоянным магнитом 200,90 Удерживающая сила одного блока Н 800 Длина одного блока мм 65 Ширина одного блока мм 50 Высота одного блока мм 55 Вес одного блока кг 1,05 Магнитные опоры с призматическим основанием см. № 442120 - 2140. 142
