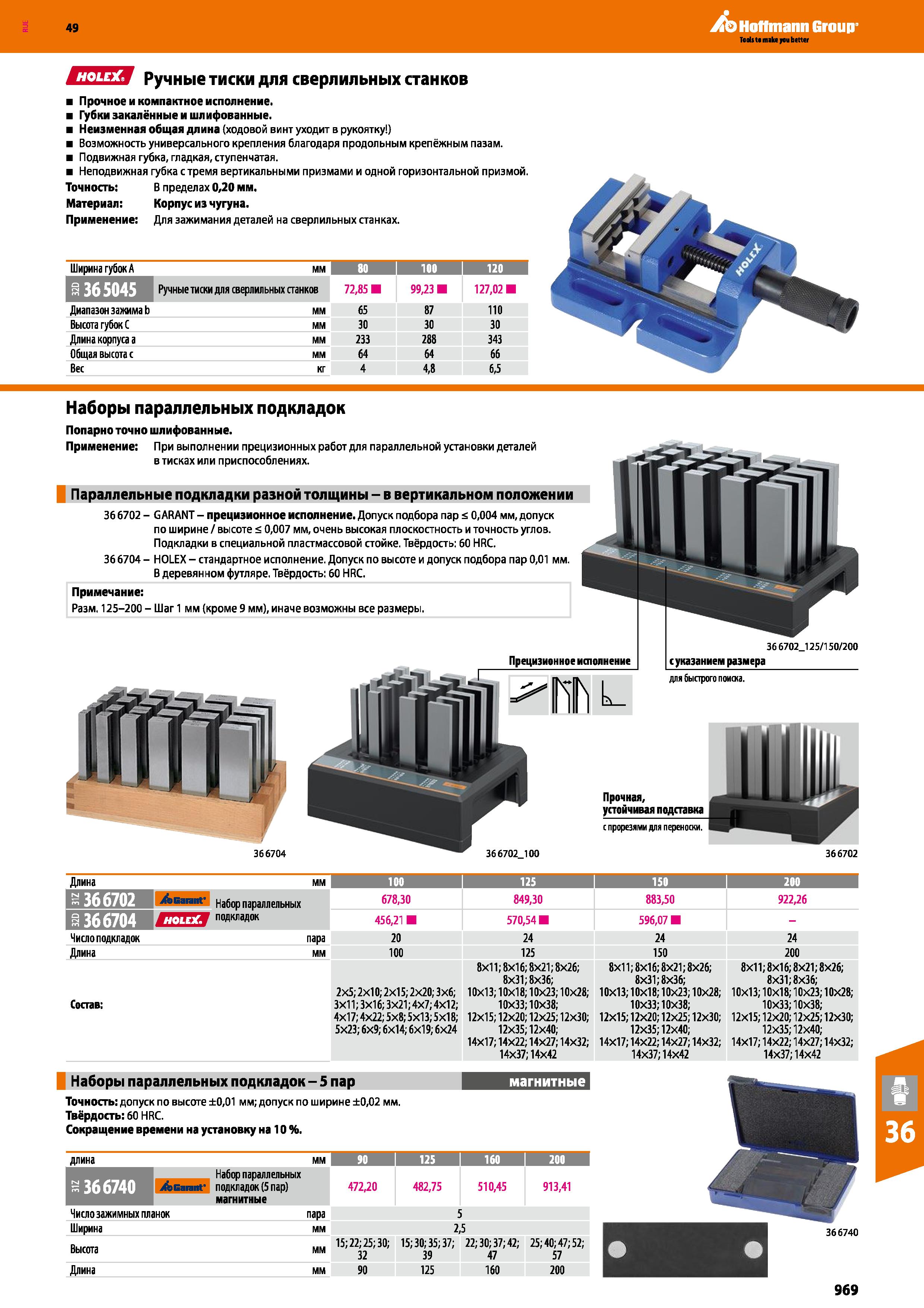

969 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.969

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 969 0969 Lab2u

Hoffmann Group ЙН1ЕЯ Ручные тиски для сверлильных станков Прочное и компактное исполнение. Губки закалённые и шлифованные. Неизменная общая длина (ходовой винт уходит в рукоятку ) Возможность универсального крепления благодаря продольным крепёжным пазам. Подвижная губка, гладкая, ступенчатая. Неподвижная губка с тремя вертикальными призмами и одной горизонтальной призмой. Точность: В пределах 0,20 мм. Материал: Корпус из чугуна. Применение: Для зажимания деталей на сверлильных станках. Ширина губок А мм 80 1 100 120 1 365045 Ручные тиски для сверлильных станков 72,85 99,23 127,02 Диапазон зажима Ь мм 65 87 110 Высота губок С мм 30 30 30 Длина корпуса а мм 233 288 343 Общая высота с мм 64 64 66 Вес кг 4 4,8 6,5 Наборы параллельных подкладок Попарно точно шлифованные. Применение: При выполнении прецизионных работ для параллельной установки деталей в тисках или приспособлениях. Параллельные подкладки разной толщины - в вертикальном положении 36 6702 - GARANT - прецизионное исполнение. Допуск подбора пар < 0,004 мм, допуск по ширине высоте < 0,007 мм, очень высокая плоскостность и точность углов. Подкладки в специальной пластмассовой стойке. Твёрдость: 60 HRC. 36 6704 - HOLEX - стандартное исполнение. Допуск по высоте и допуск подбора пар 0,01 мм. В деревянном футляре. Твёрдость: 60 HRC. Примечание: Разм. 125-200 - Шаг 1 мм (кроме 9 мм), иначе возможны все размеры. 366704 Прецизионное исполнение Прочная, устойчивая подставка 36 6702 125 150 200 с указанием размера для быстрого поиска. с прорезями для переноски. 366702 100 366702 Длина мм 100 125 150 200 шшш Garant ' Набор параллельных 678,30 849,30 883,50 922,26 I 366704 ЩГЩТЯ подкладок 456,21 570,54 596,07 - Число подкладок пара 20 24 24 24 Длина мм 100 125 150 200 Состав: 2x5; 2x10; 2x15; 2x20; 3x6; 3х11;3х16; Зх21;4х7; 4x12; 4x17; 4x22; 5x8; 5x13; 5x18; 5x23; 6x9; 6x14; 6x19; 6x24 8х11;8х16; 8х21;8х26; 8x31; 8x36; 10x13; 10x18; 10x23; 10x28; 10x33:10x38; 12x15; 12x20; 12x25; 12x30; 12x35; 12x40; 14x17; 14x22; 14x27; 14x32; 14х37;14х42 8x11;8х16; 8x21; 8x26; 8x31; 8x36; 10x13; 10x18; 10x23; 10x28; 10x33:10x38; 12x15; 12x20; 12x25; 12x30; 12х35;12х40; 14x17; 14x22; 14x27; 14x32; 14x37:14x42 8x11:8x16; 8x21:8x26; 8x31:8x36; 10x13; 10x18; 10x23; 10x28; 10x33; 10x38; 12x15; 12x20; 12x25; 12x30; 12x35; 12x40; 14x17; 14x22; 14x27; 14x32; 14x37:14x42 Наборы параллельных подкладок - 5 пар Точность: допуск по высоте ±0,01 мм; допуск по ширине ±0,02 мм. Твёрдость: 60 HRC. Сокращение времени на установку на 10 %. магнитные длина мм 90 I 125 160 I 200 1 Набор параллельных S 366740 j& Garant ' подкладок (5 пар) магнитные 472,20 482,75 510,45 913,41 Число зажимных планок пара 5 Ширина мм 2,5 Высота мм 15; 22; 25; 30; 32 15; 30; 35; 37; 22; 30; 37; 42; 25; 40; 47; 52; 39 47 57 Длина мм 90 125 160 200 366740 969
