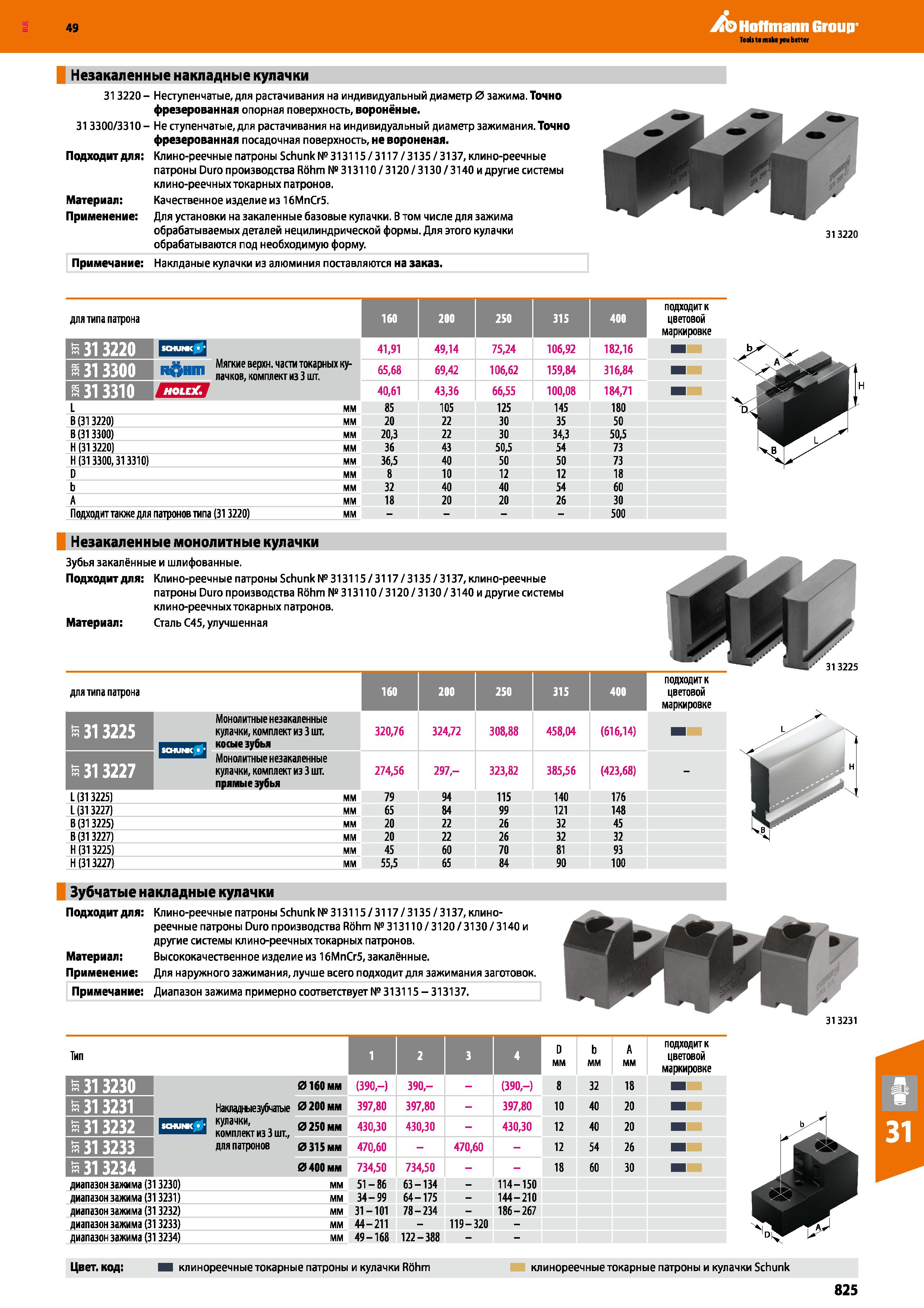

Hoffmann Group Незакаленные накладные кулачки 313220 - Неступенчатые, для растачивания на индивидуальный диаметр 0 зажима. Точно фрезерованная опорная поверхность, воронёные. 31 3300 3310- Не ступенчатые, для растачивания на индивидуальный диаметр зажимания. Точно фрезерованная посадочная поверхность, не вороненая. Подходит для: Клино-реечные патроны Schunk №313115 3117 3135 3137, клино-реечные патроны Duro производства Rohm №313110 3120 3130 3140 и другие системы клино-реечных токарных патронов. Качественное изделие из 1бМпСг5. Для установки на закаленные базовые кулачки. В том числе для зажима обрабатываемых деталей нецилиндрической формы. Для этого кулачки обрабатываются под необходимую форму. Примечание: Наклданые кулачки из алюминия поставляются на заказ. Материал: Применение: 313220 для типа патрона 160 250 315 подходит к цветовой маркировке 41,91 49,14 75,24 106,92 182,16 1 < ASSIST 69,42 106,62 159,84 316,84 1 40,61 43,36 66,55 100,08 184,71 1 L мм 85 105 125 145 180 В (313220) мм 20 22 30 35 50 В (313300) мм 20,3 22 30 34,3 50,5 Н (313220) мм 36 43 50,5 54 73 Н (313300,313310) мм 36,5 40 50 50 73 D мм 8 10 12 12 18 b мм 32 40 40 54 60 А мм 18 20 20 26 30 Подходит также для патронов типа (313220) мм 500 Незакаленные монолитные кулачки Зубья закалённые и шлифованные. Подходит для: Клино-реечные патроны Schunk №313115 3117 3135 3137, клино-реечные патроны Duro производства Rohm № 313110 3120 3130 3140 и другие системы клино-реечных токарных патронов. Материал: Сталь С45, улучшенная для типа патрона 160 200 250 315 400 подходит к цветовой маркировке 313225 Монолитные незакаленные кулачки, комплект из 3 шт. Ц.Н1.ИИ1 " “в зубья Монолитные незакаленные кулачки, комплект из 3 шт. прямые зубья 320,76 324,72 308,88 458,04 (616,14) - 313227 274,56 297,- 323,82 385,56 (423,68) - L (313225) мм 79 94 115 140 176 L (313227) мм 65 84 99 121 148 В (313225) мм 20 22 26 32 45 В (313227) мм 20 22 26 32 32 Н (313225) мм 45 60 70 81 93 Н (313227) мм 55,5 65 84 90 100 313225 Зубчатые накладные кулачки Подходит для: Клино-реечные патроны Schunk № 313115 3117 3135 3137, клинореечные патроны Duro производства Rohm № 313110 3120 3130 3140 и другие системы клино-реечных токарных патронов. Материал: Высококачественное изделие из 16МпСг5, закалённые. Применение: Для наружного зажимания, лучше всего подходит для зажимания заготовок. Примечание: Диапазон зажима примерно соответствует №313115 - 313137. 313231 Тип 1 2 3 п D мм b мм А мм подходит к цветовой маркировке 5 313230 0160 мм (390,-) 390,- - (390,-) 8 32 18 I УЫ1НМ Накладые зубчатые 0200 мм 397,80 397,80 - 397,80 10 40 20 I кулачки, комплект из 3 шт., 0250 мм 430,30 430,30 - 430,30 12 40 20 I 5 313233 для патронов 0315 мм 470,60 - 470,60 - 12 54 26 I 5 313234 0400 мм 734,50 734,50 - - 18 60 30 I диапазон зажима (313230) мм 51-86 63-134 - 114-150 диапазон зажима (313231) мм 34-99 64-175 - 144-210 диапазон зажима (313232) мм 31-101 78-234 - 186 - 267 диапазон зажима (313233) мм 44-211 - 119-320 - диапазон зажима (313234) мм 49-168 122-388 - - Цвет, код: клинореечные токарные патроны и кулачки Rohm клинореечные токарные патроны и кулачки Schunk 825
