715 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.715

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 715 0715 Lab2u

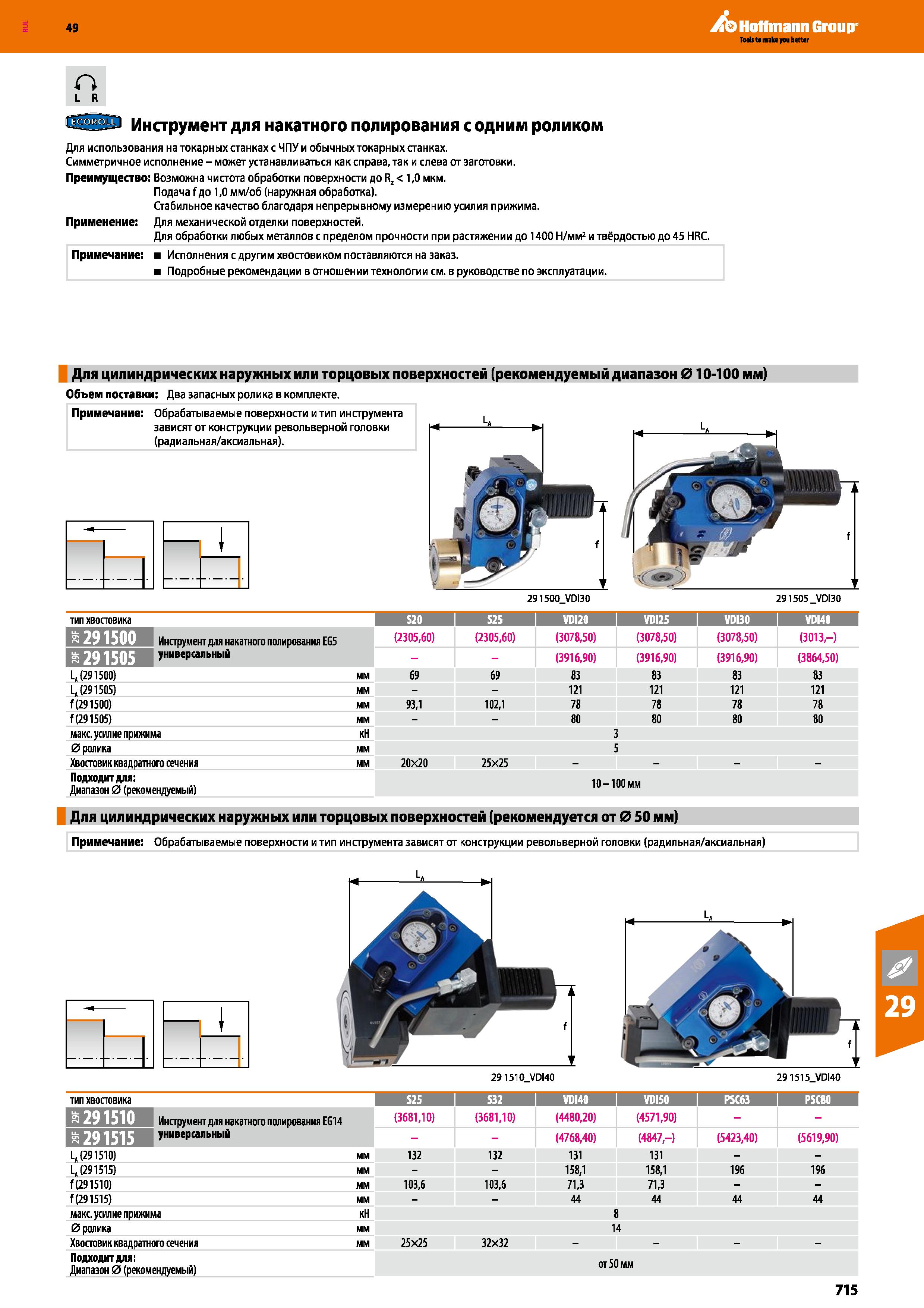

49 О L R ЛЬ Hoffmann Group Инструмент для накатного полирования с одним роликом Для использования на токарных станках с ЧПУ и обычных токарных станках. Симметричное исполнение - может устанавливаться как справа, так и слева от заготовки. Преимущество: Возможна чистота обработки поверхности до Rz < 1,0 мкм. Подача f до 1,0 мм/об (наружная обработка). Стабильное качество благодаря непрерывному измерению усилия прижима. Применение: Для механической отделки поверхностей. Для обработки любых металлов с пределом прочности при растяжении до 1400 Н мм2 и твёрдостью до 45 HRC. Примечание: Исполнения с другим хвостовиком поставляются на заказ. Подробные рекомендации в отношении технологии см. в руководстве по эксплуатации. Для цилиндрических наружных или торцовых поверхностей (рекомендуемый диапазон 010-100 мм) Объем поставки: Два запасных ролика в комплекте. Примечание: Обрабатываемые поверхности и тип инструмента зависят от конструкции револьверной головки (радиальная аксиальная). 291500 VDI30 291505 VDI30 тип хвостовика 1 S20 S25 VDI20 i VDI25 VDI30 VDI40 (2305,60) (2305,60) (3078,50) (3078,50) (3078,50) (3013,-) ИМ'1И Д универсальный - - (3916,90) (3916,90) (3916,90) (3864,50) L, (291500) мм 69 69 83 83 83 83 L, (291505) мм - - 121 121 121 121 f (291500) мм 93,1 102,1 78 78 78 78 f(291505) мм - - 80 80 80 80 макс. усилие прижима кН 3 0 ролика мм 5 Хвостовик квадратного сечения мм 20X20 25X25 - Подходит для: Диапазон 0 (рекомендуемый) 10- 100 мм Для цилиндрических наружных или торцовых поверхностей (рекомендуется от 0 50 мм) Примечание: Обрабатываемые поверхности и тип инструмента зависят от конструкции револьверной головки (радильная аксиальная) 291510 VDI40 29 1515 VDI40 тип хвостовика 1 S25 I S32 VDI40 j VDI50 PSC63 i PSC80 СП гч 291510 Инструмент для накатного полирования EG14 (3681,10) (3681,10) (4480,20) (4571,90) - - <Т1 ГЧ 291515 универсальный - - (4768,40) (4847,-) (5423,40) (5619,90) L, (291510) мм 132 132 131 131 - - L, (291515) мм - - 158,1 158,1 196 196 f (291510) мм 103,6 103,6 71,3 71,3 - - f(291515) мм - - 44 44 44 44 макс. усилие прижима кН 8 0 ролика мм 14 Хвостовик квадратного сечения мм 25x25 32x32 - Подходит для: Диапазон 0 (рекомендуемый) or 50 мм 715
