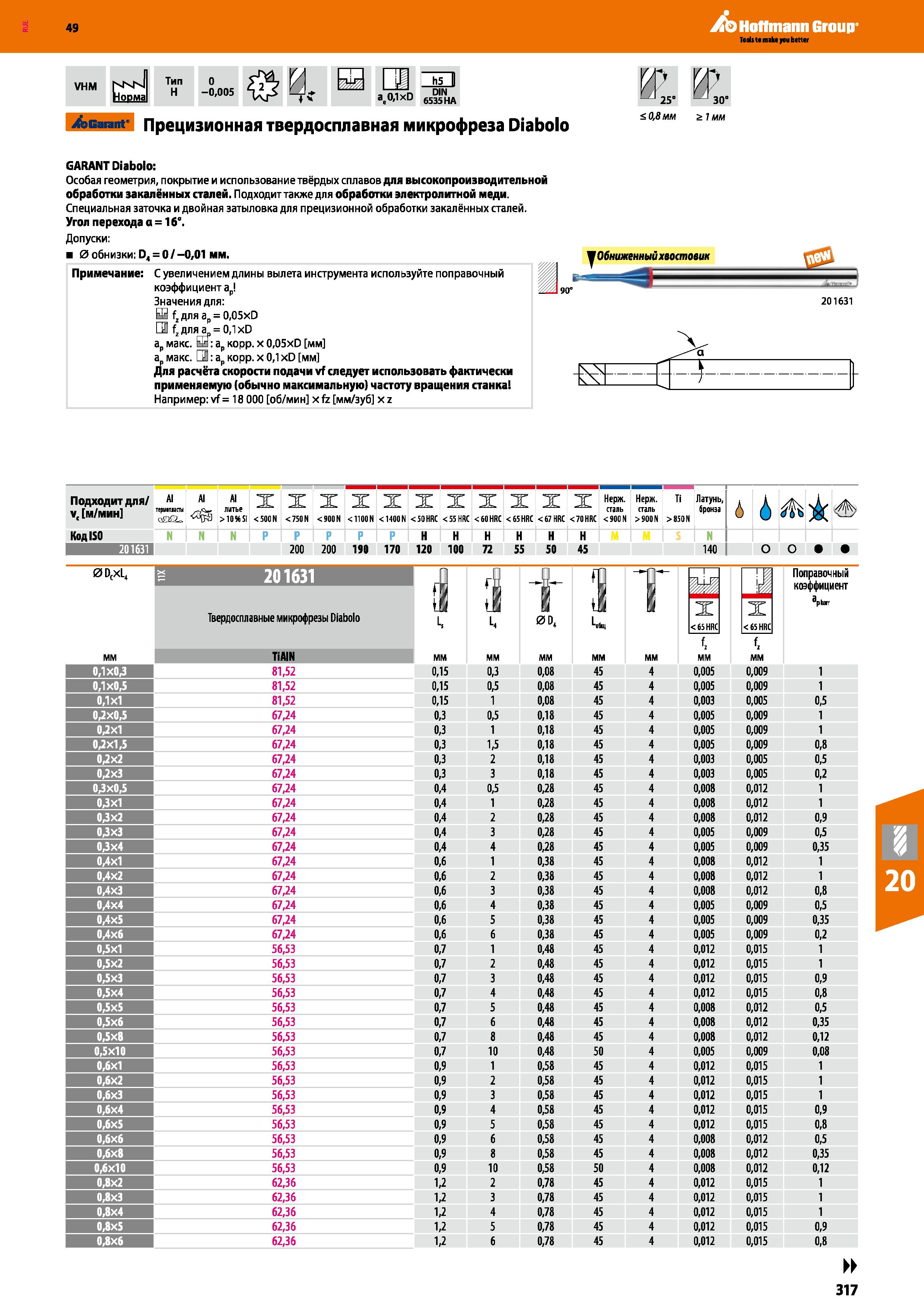

Hoffmann Group VHM NsN Норма Тип H О -0,005 И. V 1П ae0,1xD 6535НД Г1 И> Garant Прецизионная твердосплавная микрофреза Diabolo 25" 1 30" i 0,8 мм 2 1мм GARANT Diabolo: Особая геометрия, покрытие и использование твёрдых сплавов для высокопроизводительной обработки закалённых сталей. Подходит также для обработки электролитной меди. Специальная заточка и двойная затыловка для прецизионной обработки закалённых сталей. Угол перехода а = 16°. Допуски: 0 обнизки: D, = 0 -0,01 мм. Примечание: С увеличением длины вылета инструмента используйте поправочный коэффициент ар Значения для: Ей fz для ар = 0,05xD СИ fz для а = 0,1 xD ар макс. Ш: ар корр. х 0,05xD мм ар макс. И: ар корр. х 0,1 xD мм Для расчёта скорости подачи vf следует использовать фактически применяемую (обычно максимальную) частоту вращения станка Например: vf = 18 000 об/мин х fz мм зуб х г I Обниженный хвостовик 201631 s Подходит для Vc м/мин AI термопласты Al <г Al литье > 10% Si X < 500 N X < 750 N X < 900 N X < 1100 N X <1400 N X < 50HRC X <55 HRC X < 60 HRC X < 65 HRC X < 67 HRC X < 70 HRC Нержавеющая сталь < 900 N Нержавеющая сталь > 900 N Ti >850N Латунь, бронза 4 i Код ISO N Р Р Н н N 200 200 190 170 120 100 72 55 50 45 140 0 DtxL( 201631 Твердосплавные микрофрезы Diabolo I & + 1 1 0D, Поправочный коэффициент Vkerr мм TiAIN мм f, мм f; мм 0,1 Х0 81,52 0,15 0,3 0,08 45 4 0,005 0,009 1 0,1х0,5 81,52 0,15 0,5 0,08 45 4 0,005 0,009 1 0,1x1 81,52 0,15 1 0,08 45 4 0,003 0,005 0,5 0,2x0,5 67,24 0,3 0,5 0,18 45 4 0,005 0,009 1 0,2x1 67,24 0,3 1 0,18 45 4 0,005 0,009 1 0,2x1,5 67,24 0,3 1,5 0,18 45 4 0,005 0,009 0,8 0,2x2 67,24 0,3 2 0,18 45 4 0,003 0,005 0,5 0,2x3 67,24 0,3 3 0,18 45 4 0,003 0,005 0,2 0,3x0,5 67,24 0,4 0,5 0,28 45 4 0,008 0,012 1 0,3x1 67,24 0,4 1 0,28 45 4 0,008 0,012 1 0,3x2 67,24 0,4 2 0,28 45 4 0,008 0,012 0,9 0,3x3 67,24 0,4 3 0,28 45 4 0,005 0,009 0,5 0,3x4 67,24 0,4 4 0,28 45 4 0,005 0,009 0,35 0 4x1 67,24 0,6 1 0,38 45 4 0,008 0,012 1 0 4x2 67,24 0,6 2 0,38 45 4 0,008 0,012 1 0 4x3 67,24 0,6 3 0,38 45 4 0,008 0,012 0,8 0 4x4 67,24 0,6 4 0,38 45 4 0,005 0,009 0,5 0 4x5 67,24 0,6 5 0,38 45 4 0,005 0,009 0,35 0 4x6 67,24 0,6 6 0,38 45 4 0,005 0,009 0,2 0,5x1 56,53 0,7 1 0,48 45 4 0,012 0,015 1 0,5x2 56,53 0,7 2 0,48 45 4 0,012 0,015 1 0,5x3 56,53 0,7 3 0,48 45 4 0,012 0,015 0,9 0,5x4 56,53 0,7 4 0,48 45 4 0,012 0,015 0,8 0,5x5 56,53 0,7 5 0,48 45 4 0,008 0,012 0,5 0,5x6 56,53 0,7 6 0,48 45 4 0,008 0,012 0,35 0,5x8 56,53 0,7 8 0,48 45 4 0,008 0,012 0,12 0,5x10 56,53 0,7 10 0,48 50 4 0,005 0,009 0,08 0,6x1 56,53 0,9 1 0,58 45 4 0,012 0,015 1 0,6X2 56,53 0,9 2 0,58 45 4 0,012 0,015 1 0,6x3 56,53 0,9 3 0,58 45 4 0,012 0,015 1 0,6x4 56,53 0,9 4 0,58 45 4 0,012 0,015 0,9 0,6x5 56,53 0,9 5 0,58 45 4 0,012 0,015 0,8 0,6x6 56,53 0,9 6 0,58 45 4 0,008 0,012 0,5 0,6x8 56,53 0,9 8 0,58 45 4 0,008 0,012 0,35 0,6x10 56,53 0,9 10 0,58 50 4 0,008 0,012 0,12 0,8x2 62,36 1,2 2 0,78 45 4 0,012 0,015 1 0,8x3 62,36 1,2 3 0,78 45 4 0,012 0,015 1 0,8x4 62,36 1,2 4 0,78 45 4 0,012 0,015 1 0,8x5 62,36 1,2 5 0,78 45 4 0,012 0,015 0,9 0,8x6 62,36 1,2 6 0,78 45 4 0,012 0,015 0,8 317
