880 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.880

Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь Стр. 880 0880 Lab2u

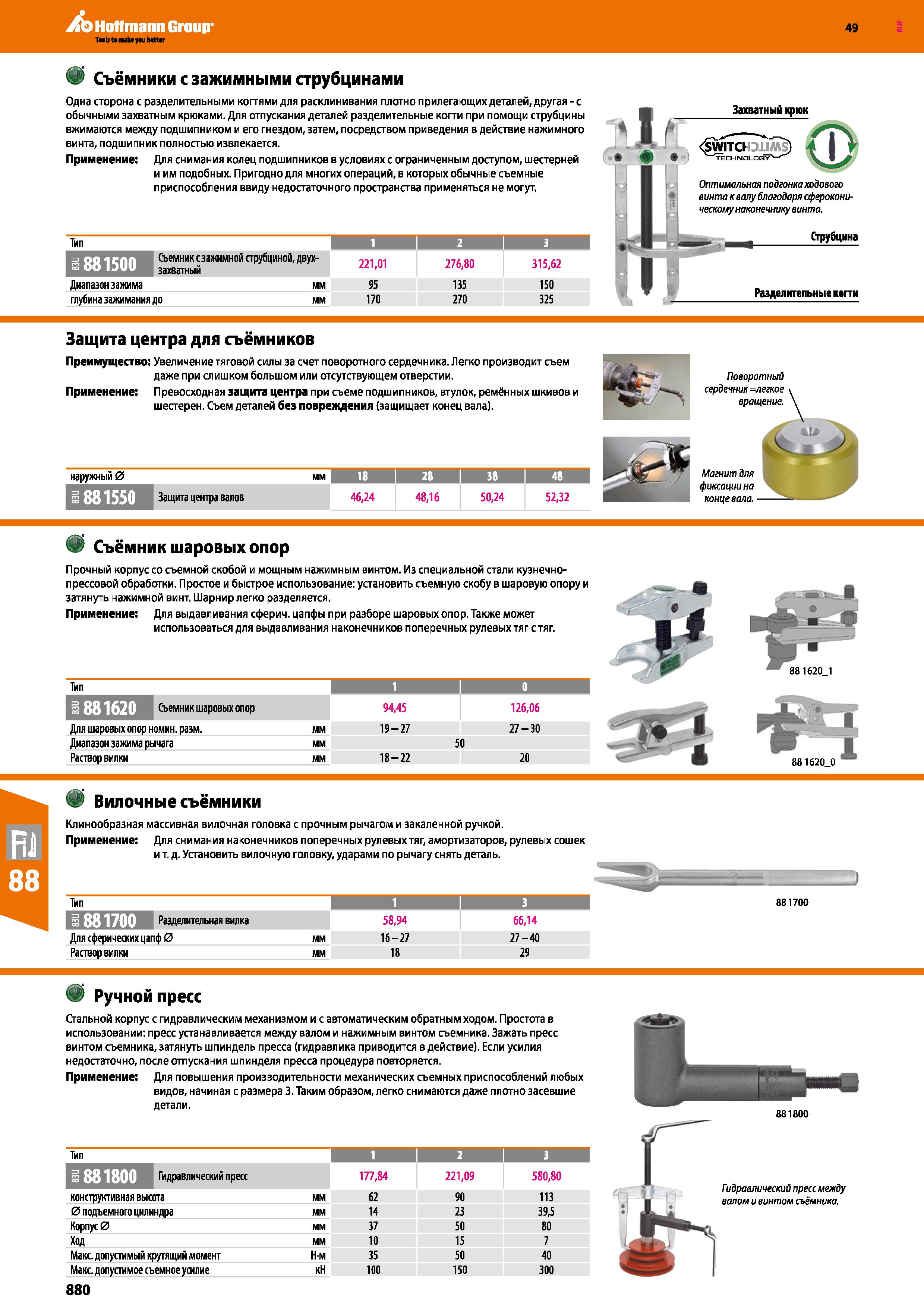

Съёмники с зажимными струбцинами Одна сторона с разделительными когтями для расклинивания плотно прилегающих деталей, другая - с обычными захватным крюками. Для отпускания деталей разделительные когти при помощи струбцины вжимаются между подшипником и его гнездом, затем, посредством приведения в действие нажимного винта, подшипник полностью извлекается. Применение: Для снимания колец подшипников в условиях с ограниченным доступом, шестерней и им подобных. Пригодно для многих операций, в которых обычные съемные приспособления ввиду недостаточного пространства применяться не могут. Тип 1 1 2 I з Съемник с зажимной струбциной, двух-uulC захватный 221,01 276,80 315,62 Диапазон зажима мм 95 135 150 глубина зажимания до мм 170 270 325 Захватный крюк 5WITCI ЗИЛ ) “'technology'- ф Оптимальная подгонка ходового винта к валу благодаря сфероконическому наконечнику винта. Струбцина Разделительные когти Защита центра для съёмников Преимущество: Увеличение тяговой силы за счет поворотного сердечника. Легко производит съем даже при слишком большом или отсутствующем отверстии. Применение: Превосходная защита центра при съеме подшипников, втулок, ремённых шкивов и шестерен. Съем деталей без повреждения (защищает конец вала). наружный 0 мм 18 28 38 I 48 В 881550 Защита центра валов 46,24 48,16 50,24 52,32 Поворотный сердечник =легкое вращение. Магнит для фиксации на конце вала. М> Съёмник шаровых опор Прочный корпус со съемной скобой и мощным нажимным винтом. Из специальной стали кузнечнопрессовой обработки. Простое и быстрое использование: установить съемную скобу в шаровую опору и затянуть нажимной винт. Шарнир легко разделяется. Применение: Для выдавливания сферич. цапфы при разборе шаровых опор. Также может использоваться для выдавливания наконечников поперечных рулевых тяг с тяг. Тип 1 I I Съемник шаровыхопор 94,45 126,06 Для шаровых опор номин. разм. мм 19-27 27-30 Диапазон зажима рычага мм 50 Раствор вилки мм 18-22 20 V Вилочные съёмники Клинообразная массивная вилочная головка с прочным рычагом и закаленной ручкой. Применение: Для снимания наконечников поперечных рулевых тяг, амортизаторов, рулевых сошек и т. д. Установить вилочную головку, ударами по рычагу снять деталь. Тип 1 I з BlfflKt IrTiTM Разделительная вилка 58,94 66,14 Для сферических цапф 0 мм 16-27 27-40 Раствор вилки мм 18 29 881700 Ручной пресс Стальной корпус с гидравлическим механизмом и с автоматическим обратным ходом. Простота в использовании: пресс устанавливается между валом и нажимным винтом съемника. Зажать пресс винтом съемника, затянуть шпиндель пресса (гидравлика приводится в действие). Если усилия недостаточно, после отпускания шпинделя пресса процедура повторяется. Применение: Для повышения производительности механических съемных приспособлений любых видов, начиная с размера 3. Таким образом, легко снимаются даже плотно засевшие детали. Тип 1 1 2 1 з Гидравлический пресс 177,84 221,09 580,80 конструктивная высота мм 62 90 113 0 подъемного цилиндра мм 14 23 39,5 Корпус 0 мм 37 50 80 Ход мм 10 15 7 Макс. допустимый крутящий момент Н-м 35 50 40 Макс. допустимое съемное усилие кН 100 150 300 Гидравлический пресс между валом и винтом съёмника. 880
