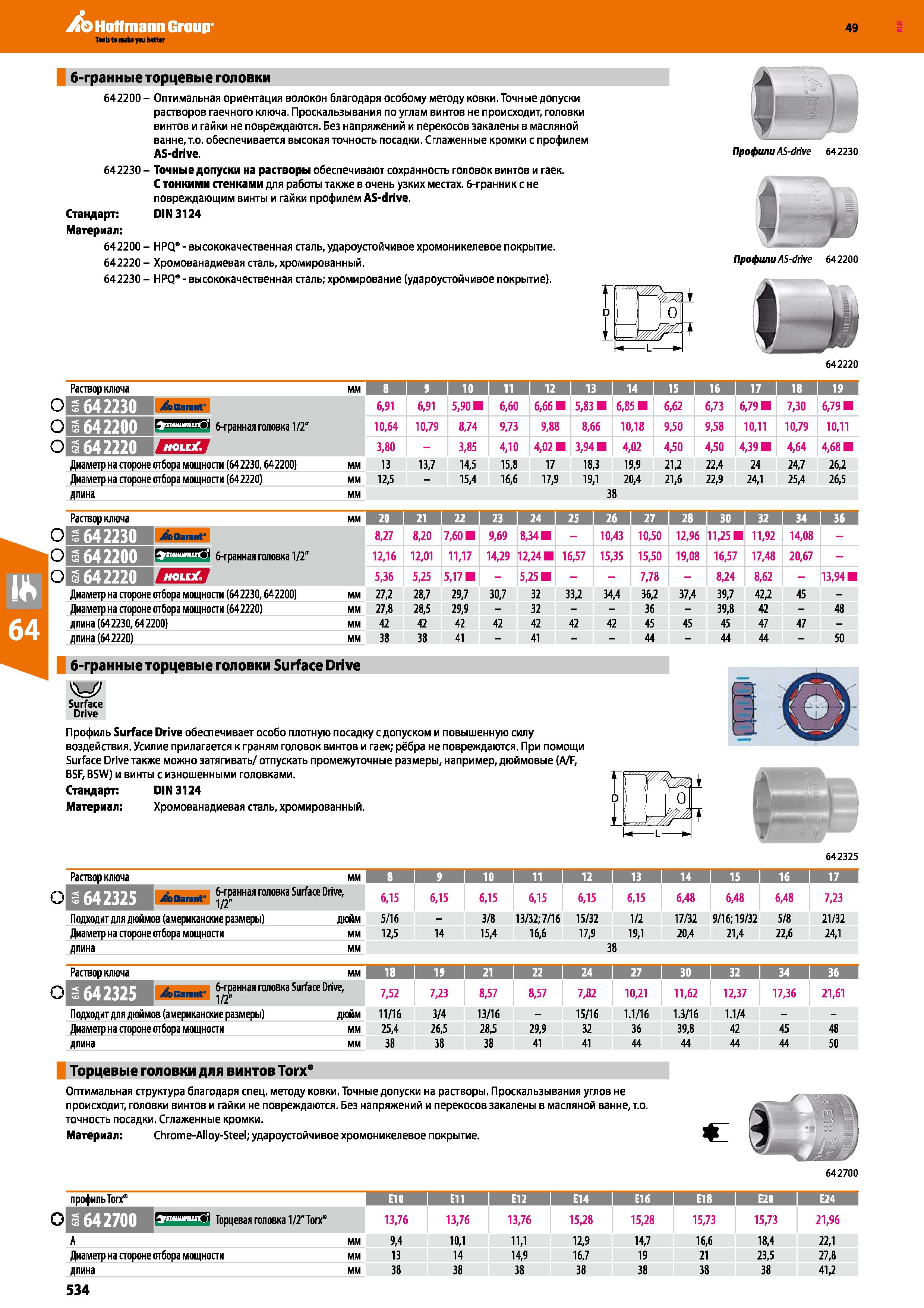

б-гранные торцевые головки 642200 - Оптимальная ориентация волокон благодаря особому методу ковки. Точные допуски растворов гаечного ключа. Проскальзывания по углам винтов не происходит, головки винтов и гайки не повреждаются. Без напряжений и перекосов закалены в масляной ванне, т.о. обеспечивается высокая точность посадки. Сглаженные кромки с профилем AS-drive. 642230 - Точные допуски на растворы обеспечивают сохранность головок винтов и гаек. С тонкими стенками для работы также в очень узких местах. 6-гранник с не повреждающим винты и гайки профилем AS-drive. Стандарт: DIN 3124 Материал: 642200 - HPQ - высококачественная сталь, удароустойчивое хромоникелевое покрытие. 642220 - Хромованадиевая сталь, хромированный. 642230 - HPQ’ - высококачественная сталь; хромирование (удароустойчивое покрытие). Профили AS-drive 642230 Профили AS-drive 642200 642220 Раствор ключа мм 8 9 I ю 1 11 1 12 13 1 14 15 16 1 17 I 18 1 19 I О АваипГ 6,91 6,91 5,90 6,60 6,66 5,83 6,85 6,62 6,73 6,79 7,30 6,79 о 1 10,64 10,79 8,74 9,73 9,88 8,66 10,18 9,50 9,58 10,11 10,79 10,11 о 1 3,80 - 3,85 4,10 4,02 3,94 4,02 4,50 4,50 4,39 4,64 4,68 Диаметр на стороне отбора мощности (642230,642200) мм 13 13,7 14,5 15,8 17 18,3 19,9 21,2 22,4 24 24,7 26,2 Диаметр на стороне отбора мощности (64 2220) мм 12,5 - 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4 26,5 длина мм 38 Раствор ключа мм 20 21 22 23 24 25 26 27 28 30 32 34 36 О г VO 8,27 8,20 7,60 9,69 8,34 - 10,43 10,50 12,96 11,25 11,92 14,08 - О Й VO 12,16 12,01 11,17 14,29 12,24 В 16,57 15,35 15,50 19,08 16,57 17,48 20,67 - о VO 5,36 5,25 5,17 - 5,25 7,78 - 8,24 8,62 - 13,94 Диаметр на стороне отбора мощности (642230,642200) мм 27,2 28,7 29,7 30,7 32 33,2 34,4 36,2 37,4 39,7 42,2 45 - Диаметр на стороне отбора мощности (64 2220) мм 27,8 28,5 29,9 - 32 36 - 39,8 42 - 48 длина (642230,642200) мм 42 42 42 42 42 42 42 45 45 45 47 47 - длина (642220) мм 38 38 41 - 41 44 - 44 44 - 50 б-гранные торцевые головки Surface Drive Surface Drive Профиль Surface Drive обеспечивает особо плотную посадку с допуском и повышенную силу воздействия. Усилие прилагается к граням головок винтов и гаек; рёбра не повреждаются. При помощи Surface Drive также можно затягивать отпускать промежуточные размеры, например, дюймовые (A F, BSF, BSW) и винты с изношенными головками. Стандарт: DIN 3124 Материал: Хромованадиевая сталь, хромированный. 642325 о Раствор ключа мм 8 9 Ю 1 11 1 12 1 13 14 1 15 1 16 1 17 I 6"ГРанная головка Surface Drive, 6,15 6,15 6,15 6,15 6,15 6,15 6,48 6,48 6,48 7,23 Подходит для дюймов (американские размеры) дюйм 5 16 - 3 8 13 32;7 16 15 32 1 2 17 32 9 16; 19 32 5 8 21 32 Диаметр на стороне отбора мощности мм 12,5 14 15,4 16,6 17,9 19,1 20,4 21,4 22,6 24,1 длина мм 38 Раствор ключа мм 18 19 1 21 I 22 1 24 1 27 30 32 i 34 зб 1 АватЛ. 6-гранная головка Surface Drive, 7,52 7,23 8,57 8,57 7,82 10,21 11,62 12,37 17,36 21,61 Подходит для дюймов (американские размеры) дюйм 11 16 3 4 13 16 - 15 16 1.1 16 1.3 16 1.1 4 Диаметр на стороне отбора мощности мм 25,4 26,5 28,5 29,9 32 36 39,8 42 45 48 длина мм 38 38 38 41 41 44 44 44 44 50 Торцевые головки для винтов Тогх Оптимальная структура благодаря спец. методу ковки. Точные допуски на растворы. Проскальзывания углов не происходит, головки винтов и гайки не повреждаются. Без напряжений и перекосов закалены в масляной ванне, т.о. точность посадки. Сглаженные кромки. Материал: Chrome-Alloy-Steel; удароустойчивое хромоникелевое покрытие. 642700 О профиль Тогх ЕЮ Е11 Е12 Е14 Е16 Е18 i Е20 Е24 642700 13,76 13,76 13,76 15,28 15,28 15,73 15,73 21,96 А мм 9,4 10,1 11,1 12,9 14,7 16,6 18,4 22,1 Диаметр на стороне отбора мощности мм 13 14 14,9 16,7 19 21 23,5 27,8 длина мм 38 38 38 38 38 38 38 41,2 534
