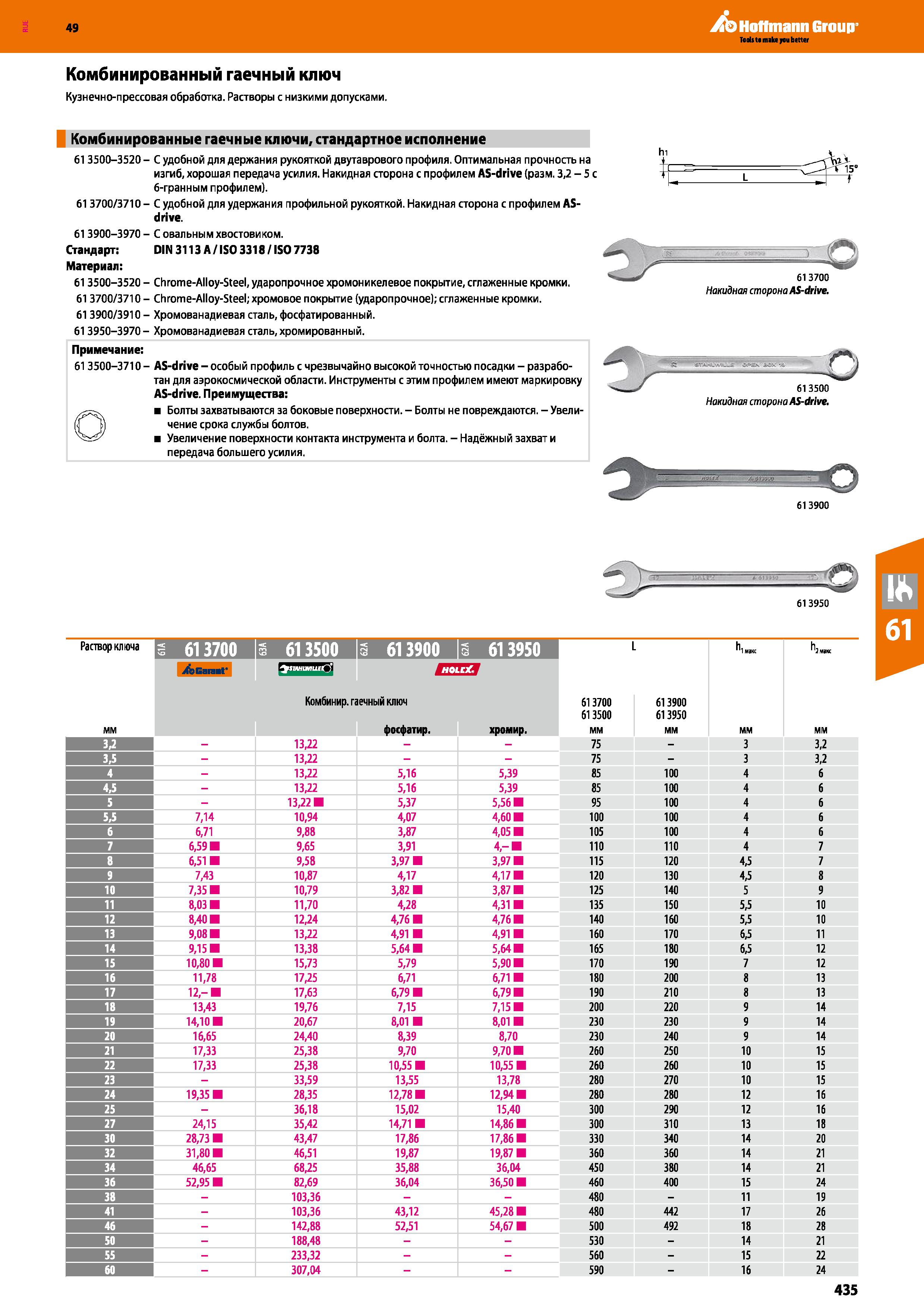

435 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.435

Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь Стр. 435 0435 Lab2u

Комбинированный гаечный ключ Кузнечно-прессовая обработка. Растворы с низкими допусками. Комбинированные гаечные ключи, стандартное исполнение 613500-3520 - С удобной для держания рукояткой двутаврового профиля. Оптимальная прочность на изгиб, хорошая передача усилия. Накидная сторона с профилем AS-drive (разм. 3,2 - 5 с 6-гранным профилем). 613700 3710 - С удобной для удержания профильной рукояткой. Накидная сторона с профилем AS-drive. 613900-3970 - С овальным хвостовиком. Стандарт: DIN 3113 А ISO 3318 ISO 7738 Материал: 613500-3520 - Chrome-Alloy-Steel, ударопрочное хромоникелевое покрытие, сглаженные кромки. 613700 3710- Chrome-Alloy-Steel; хромовое покрытие (ударопрочное); сглаженные кромки. 613900 3910 - Хромованадиевая сталь, фосфатированный. 613950-3970- Хромованадиевая сталь, хромированный. Примечание: 61 3500-3710 - AS-drive - особый профиль с чрезвычайно высокой точностью посадки - разработан для аэрокосмической области. Инструменты с этим профилем имеют маркировку AS-drive. Преимущества: Болты захватываются за боковые поверхности. - Болты не повреждаются. - Увеличение срока службы болтов. Увеличение поверхности контакта инструмента и болта. - Надёжный захват и передача большего усилия. hi 61 3700 Накидная сторона AS-drive. 61 3500 Накидная сторона AS-drive. 613900 61 3950 Раствор ключа s 613700 613500 г 613900 з 613950 L 1 М1КС Ьмякс jtbGaiaat' ЙШ7Ш мм Комбинир. гаечный ключ фосфатир. хромир. 61 3700 613500 мм 613900 613950 мм 3,2 - 13,22 75 - 3 3,2 3,5 - 13,22 75 - 3 3,2 4 - 13,22 5,16 5,39 85 100 4 б 4,5 - 13,22 5,16 5,39 85 100 4 б 5 - 13,22 5,37 5,56 95 100 4 б 5,5 7,14 10,94 4,07 4,60 100 100 4 б б 6,71 9,88 3,87 4,05 105 100 4 б 7 6,59 9,65 3,91 4,- 110 110 4 7 8 6,51 9,58 3,971 3,97 115 120 4,5 7 9 7,43 10,87 4,17 4,17 120 130 4,5 8 10 7,35 10,79 3,821 3,87 125 140 5 9 11 8,03 11,70 4,28 4,31 135 150 5,5 10 12 8,40 12,24 4,761 4,76 140 160 5,5 10 13 9,08 13,22 4,91 4,91 160 170 6,5 11 14 9,15 13,38 5,641 5,64 165 180 6,5 12 15 10,80 15,73 5,79 5,90 170 190 7 12 16 11,78 17,25 6,71 6,71 180 200 8 13 17 12,- 17,63 6,791 6,79 190 210 8 13 18 13,43 19,76 7,15 7,15 200 220 9 14 19 14,10 20,67 8,01 8,01 230 230 9 14 20 16,65 24,40 8,39 8,70 230 240 9 14 21 17,33 25,38 9,70 9,70 260 250 10 15 22 17,33 25,38 10,55 10,551 260 260 10 15 23 - 33,59 13,55 13,78 280 270 10 15 24 19,35 28,35 12,78 12,941 280 280 12 16 25 - 36,18 15,02 15,40 300 290 12 16 27 24,15 35,42 14,71 14,86 300 310 13 18 30 28,73 43,47 17,86 17,861 330 340 14 20 32 31,80 46,51 19,87 19,871 360 360 14 21 34 46,65 68,25 35,88 36,04 450 380 14 21 36 52,95 82,69 36,04 36,50 460 400 15 24 38 - 103,36 - - 480 - 11 19 41 - 103,36 43,12 45,28 480 442 17 26 46 - 142,88 52,51 54,67 500 492 18 28 50 - 188,48 - - 530 - 14 21 55 - 233,32 - - 560 - 15 22 60 - 307,04 590 - 16 24 435
