850 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.838

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 838 0850 Lab2u

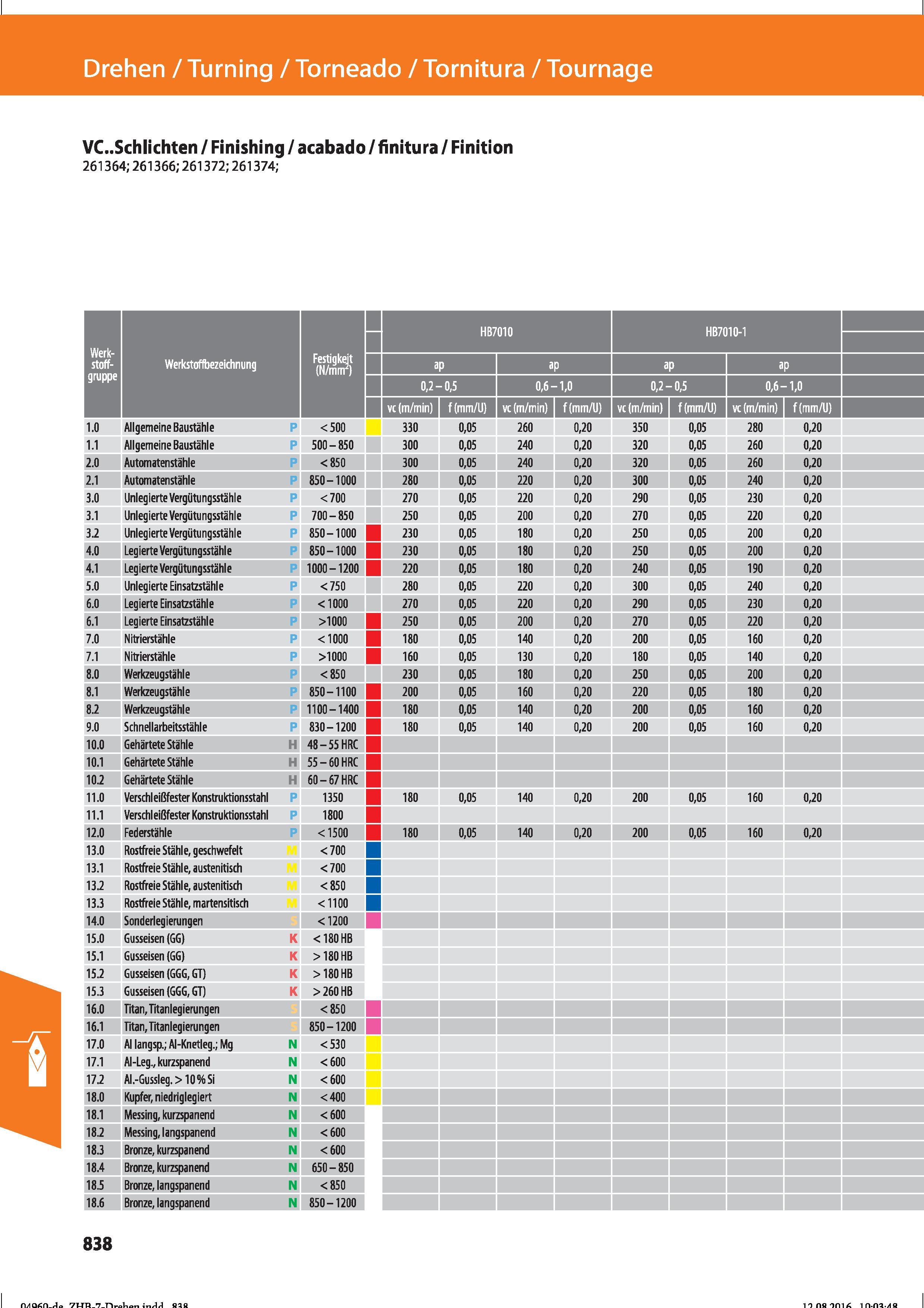

Drehen / Turning / Torneado / Tornitura / Tournage VC.Schlichten / Finishing / acabado / finitura / Finition 261364; 261366; 261372; 261374; Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mrir) ap gruppe 0,2- -0,5 0,6- -1,0 0,2- -0,5 0,6- -1,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle P <500 330 0,05 260 0,20 350 0,05 280 0,20 1.1 Allgemeine Baustähle P 500 - 850 300 0,05 240 0,20 320 0,05 260 0,20 2.0 Automatenstähle P <850 300 0,05 240 0,20 320 0,05 260 0,20 2.1 Automatenstähle P 850-1000 280 0,05 220 0,20 300 0,05 240 0,20 3.0 Unlegierte Vergütungsstähle P <700 270 0,05 220 0,20 290 0,05 230 0,20 3.1 Unlegierte Vergütungsstähle P 700 - 850 250 0,05 200 0,20 270 0,05 220 0,20 3.2 Unlegierte Vergütungsstähle P 850-1000 1 230 0,05 180 0,20 250 0,05 200 0,20 4.0 Legierte Vergütungsstähle P 850-1000 j 230 0,05 180 0,20 250 0,05 200 0,20 4.1 Legierte Vergütungsstähle P 1000-1200 1 220 0,05 180 0,20 240 0,05 190 0,20 5.0 Unlegierte Einsatzstähle P <750 280 0,05 220 0,20 300 0,05 240 0,20 6.0 Legierte Einsatzstähle P <1000 270 0,05 220 0,20 290 0,05 230 0,20 6.1 Legierte Einsatzstähle P >1000 250 0,05 200 0,20 270 0,05 220 0,20 7.0 Nitrierstähle P <1000 180 0,05 140 0,20 200 0,05 160 0,20 7.1 Nitrierstähle P >1000 160 0,05 130 0,20 180 0,05 140 0,20 8.0 Werkzeugstähle P <850 230 0,05 180 0,20 250 0,05 200 0,20 8.1 Werkzeugstähle P 850-1100 1 200 0,05 160 0,20 220 0,05 180 0,20 8.2 Werkzeugstähle P 1100-1400 1 180 0,05 140 0,20 200 0,05 160 0,20 I 9.0 Schnellarbeitsstähle P 830-1200 1 180 0,05 140 0,20 200 0,05 160 0,20 10.0 Gehärtete Stähle H 48-55 HRC 1 10.1 Gehärtete Stähle H 55-60 HRC 1 10.2 Gehärtete Stähle H 60-67 HRC 1 11.0 Verschleißfester Konstruktionsstahl P 1350 180 0,05 140 0,20 200 0,05 160 0,20 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle P <1500 180 0,05 140 0,20 200 0,05 160 0,20 13.0 Rostfreie Stähle, geschwefelt <700 13.1 Rostfreie Stähle, austenitisch <700 13.2 Rostfreie Stähle, austenitisch <850 13.3 Rostfreie Stähle, martensitisch <1100 14.0 Sonderlegierungen 15.0 Gusseisen (GG) <180 HB 15.1 Gusseisen (GG) >180 HB 15.2 Gusseisen (GGG, GT) >180 HB 15.3 Gusseisen (GGG, GT) >260 HB 16.0 Titan, Titanlegierungen 16.1 Titan, Titanlegierungen 17.0 AI langsp.; Al-Knetleg.; Mg <530 17.1 Al-Leg., kurzspanend <600 17.2 Al.-Gussleg. > 10%Si <600 18.0 Kupfer, niedriglegiert 18.1 Messing, kurzspanend 18.2 Messing, langspanend 18.3 Bronze, kurzspanend 18.4 Bronze, kurzspanend 18.5 Bronze, langspanend 18.6 Bronze, langspanend 838
