804 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.792

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 792 0804 Lab2u

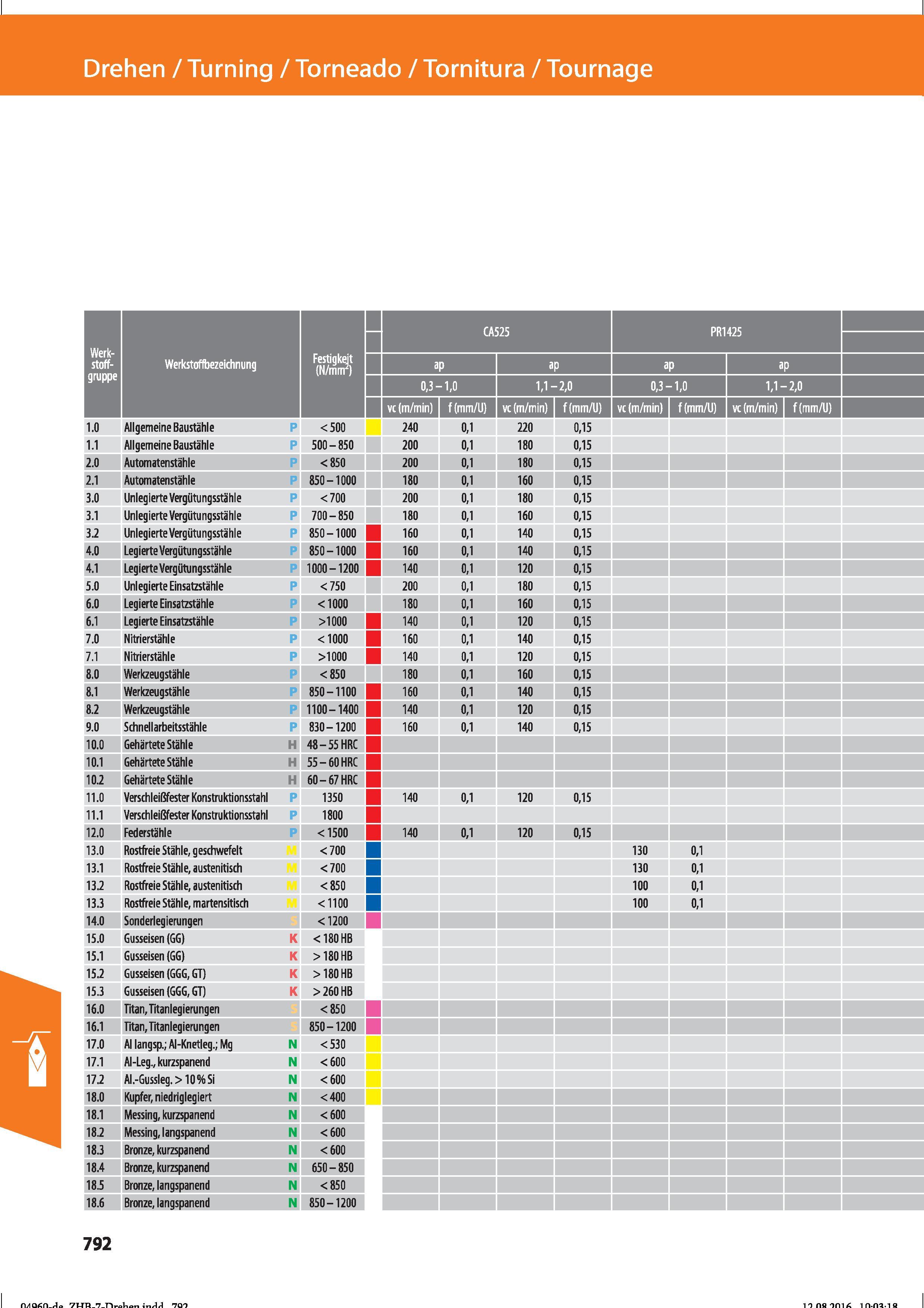

Drehen / Turning / Torneado / Tornitura / Tournage Werk- stoff- Werkstoffbezeichn u ng Festigkeit (N/mrir) ap gruppe 0,3-1,0 1,1-2,0 0,3-1,0 1,1-2,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle P <500 240 0,1 220 0,15 1.1 Allgemeine Baustähle P 500-850 200 0,1 180 0,15 2.0 Automatenstähle P <850 200 0,1 180 0,15 I I I I I I 2.1 Automatenstähle P 850-1000 180 0,1 160 0,15 3.0 Unlegierte Vergütungsstähle <700 200 0,1 180 0,15 3.1 Unlegierte Vergütungsstähle 700-850 180 0,1 160 0,15 3.2 Unlegierte Vergütungsstähle 850-1000 1 160 0,1 140 0,15 4.0 Legierte Vergütungsstähle 850-1000 1 160 0,1 140 0,15 4.1 Legierte Vergütungsstähle 1000-1200 1 140 0,1 120 0,15 5.0 Unlegierte Einsatzstähle < 750 200 0,1 180 0,15 6.0 Legierte Einsatzstähle <1000 180 0,1 160 0,15 6.1 Legierte Einsatzstähle >1000 140 0,1 120 0,15 7.0 Nitrierstähle <1000 160 0,1 140 0,15 7.1 Nitrierstähle >1000 140 0,1 120 0,15 8.0 Werkzeugstähle <850 180 0,1 160 0,15 8.1 Werkzeugstähle 850-1100 1 160 0,1 140 0,15 8.2 Werkzeugstähle 1100-1400 1 140 0,1 120 0,15 9.0 Schnellarbeitsstähle 830-1200 1 160 0,1 140 0,15 10.0 Gehärtete Stähle H 48 - 55 HRC 10.1 Gehärtete Stähle H 55 - 60 HRC 10.2 Gehärtete Stähle H 60 - 67 HRC 11.0 Verschleißfester Konstruktionsstahl 1350 140 0,1 120 0,15 11.1 Verschleißfester Konstruktionsstahl 1800 12.0 Federstähle <1500 140 0,1 120 0,15 13.0 Rostfreie Stähle, geschwefelt <700 130 0,1 13.1 Rostfreie Stähle, austenitisch <700 130 0,1 13.2 Rostfreie Stähle, austenitisch <850 100 0,1 13.3 Rostfreie Stähle, martensitisch <1100 100 0,1 14.0 Sonderlegierungen <1200 15.0 Gusseisen (GG) K <180 HB 15.1 Gusseisen (GG) K >180 HB 15.2 Gusseisen (GGG, GT) K >180 HB 15.3 Gusseisen (GGG, GT) K >260 HB 16.0 Titan, Titanlegierungen <850 16.1 Titan, Titanlegierungen 850-1200 17.0 AI langsp.; Al-Knetleg.; Mg N <530 17.1 Al-Leg., kurzspanend N <600 17.2 Al.-Gussleg. > 10%Si N <600 18.0 Kupfer, niedriglegiert N <400 18.1 Messing, kurzspanend N <600 18.2 Messing, langspanend N <600 18.3 Bronze, kurzspanend N <600 18.4 Bronze, kurzspanend N 650 - 850 18.5 Bronze, langspanend N <850 18.6 Bronze, langspanend N 850-1200 792 nn inií m.naia
