784 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.772

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 772 0784 Lab2u

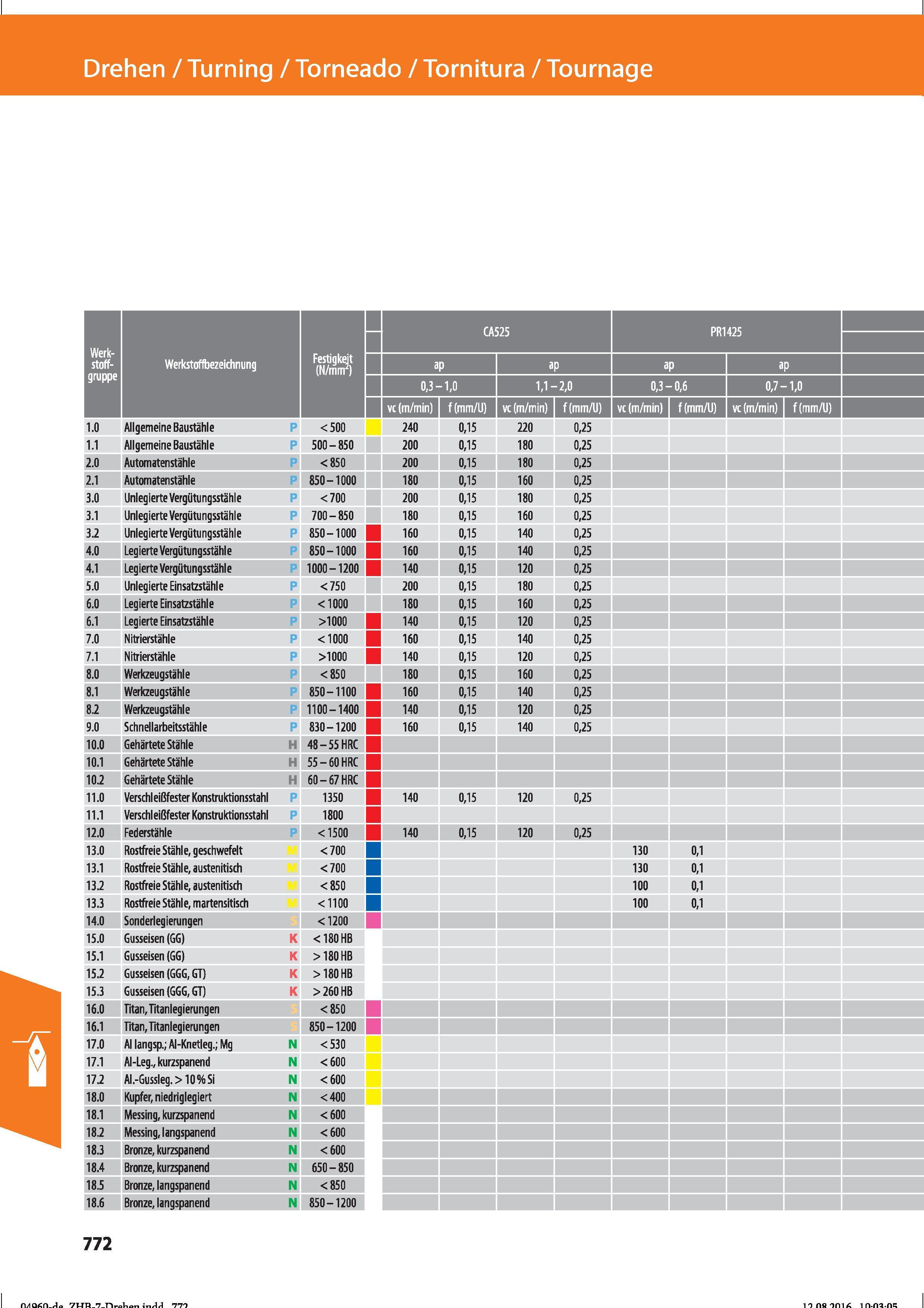

Drehen / Turning / Torneado / Tornitura / Tournage Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mrir) CA525 PR1425 ap gruppe 0,3- -1,0 1,1- -2,0 0,3- -0,6 0,7- -1,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle <500 240 0,15 220 0,25 1.1 Allgemeine Baustähle 500 - 850 200 0,15 180 0,25 2.0 Automatenstähle <850 200 0,15 180 0,25 2.1 Automatenstähle 850-1000 180 0,15 160 0,25 3.0 Unlegierte Vergütungsstähle <700 200 0,15 180 0,25 3.1 Unlegierte Vergütungsstähle 700 - 850 180 0,15 160 0,25 3.2 Unlegierte Vergütungsstähle 850-1000 160 0,15 140 0,25 4.0 Legierte Vergütungsstähle 850-1000 160 0,15 140 0,25 4.1 Legierte Vergütungsstähle 1000-1200 140 0,15 120 0,25 5.0 Unlegierte Einsatzstähle <750 200 0,15 180 0,25 6.0 Legierte Einsatzstähle <1000 180 0,15 160 0,25 6.1 Legierte Einsatzstähle >1000 140 0,15 120 0,25 7.0 Nitrierstähle <1000 160 0,15 140 0,25 7.1 Nitrierstähle >1000 140 0,15 120 0,25 8.0 Werkzeugstähle <850 180 0,15 160 0,25 8.1 Werkzeugstähle 850-1100 160 0,15 140 0,25 8.2 Werkzeugstähle 1100-1400 140 0,15 120 0,25 9.0 Schnellarbeitsstähle 830-1200 160 0,15 140 0,25 10.0 Gehärtete Stähle 48-55 HRC 1 10.1 Gehärtete Stähle 55-60 HRC 1 10.2 Gehärtete Stähle 60-67 HRC 1 11.0 Verschleißfester Konstruktionsstahl P 1350 140 0,15 120 0,25 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle <1500 140 0,15 120 0,25 13.0 Rostfreie Stähle, geschwefelt <700 130 0,1 13.1 Rostfreie Stähle, austenitisch <700 130 0,1 13.2 Rostfreie Stähle, austenitisch <850 100 0,1 13.3 Rostfreie Stähle, martensitisch <1100 100 0,1 14.0 Sonderlegierungen <1200 15.0 Gusseisen (GG) <180 HB 15.1 Gusseisen (GG) >180 HB 15.2 Gusseisen (GGG, GT) >180 HB 15.3 Gusseisen (GGG, GT) >260 HB 16.0 Titan, Titanlegierungen <850 16.1 Titan, Titanlegierungen 850-1200 17.0 AI langsp.; Al-Knetleg.; Mg <530 17.1 Al-Leg., kurzspanend <600 17.2 Al.-Gussieg. > 10%Si <600 18.0 Kupfer, niedriglegiert <400 18.1 Messing, kurzspanend <600 18.2 Messing, langspanend <600 18.3 Bronze, kurzspanend <600 18.4 Bronze, kurzspanend 650 - 850 18.5 Bronze, langspanend <850 18.6 Bronze, langspanend 850-1200 772 nn inií m-m-rn;
