706 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.694

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 694 0706 Lab2u

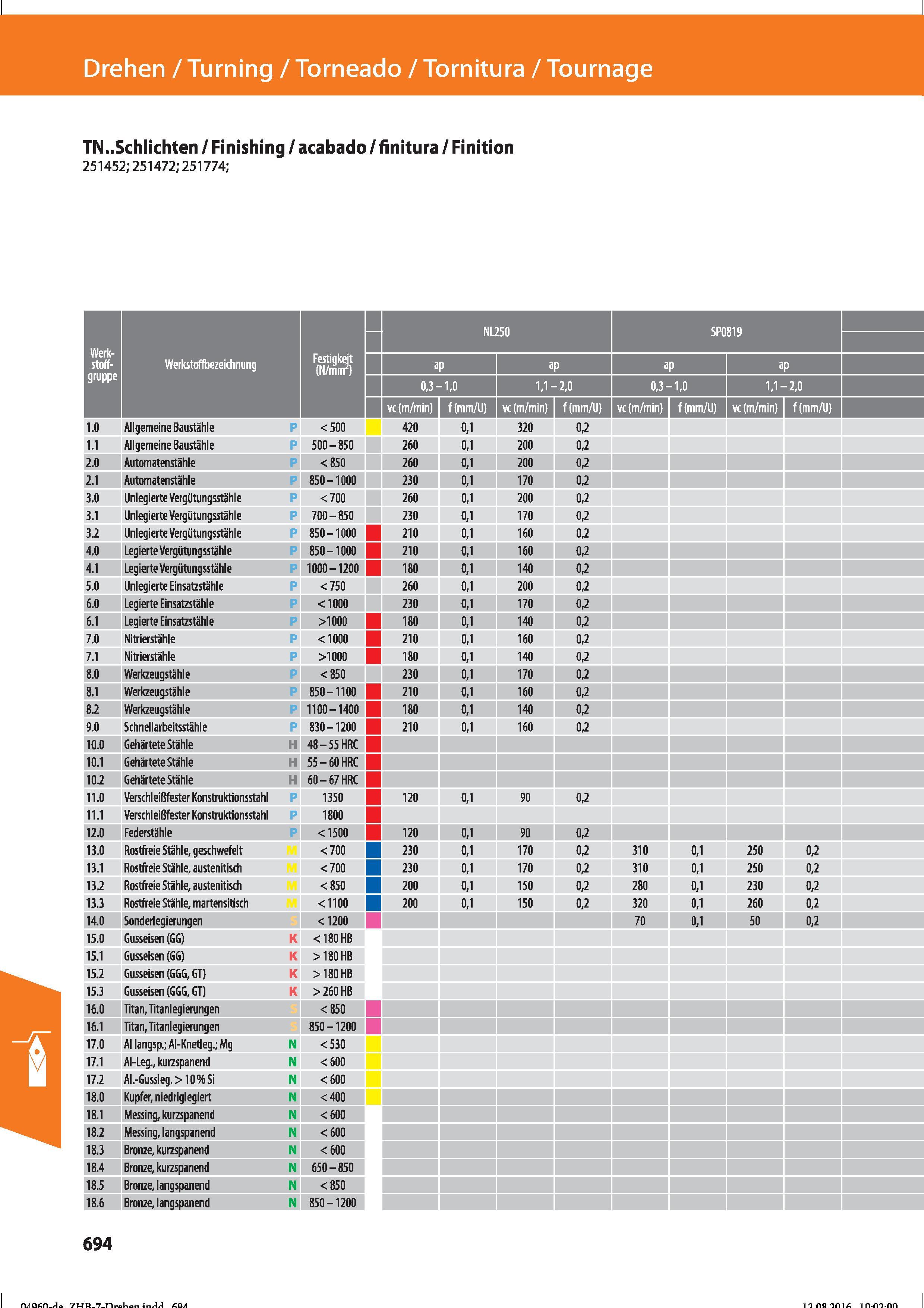

Drehen / Turning / Torneado / Tornitura / Tournage TN..Schlichten / Finishing / acabado / finitura / Finition 251452; 251472; 251774; Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mrir) ap gruppe 0,3- -1,0 1,1- -2,0 0,3-1,0 1,1-2,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle P <500 420 0,1 320 0,2 1.1 Allgemeine Baustähle P 500 - 850 260 0,1 200 0,2 2.0 Automatenstähle P <850 260 0,1 200 0,2 2.1 Automatenstähle P 850-1000 230 0,1 170 0,2 3.0 Unlegierte Vergütungsstähle P <700 260 0,1 200 0,2 3.1 Unlegierte Vergütungsstähle P 700 - 850 230 0,1 170 0,2 3.2 Unlegierte Vergütungsstähle P 850-1000 1 210 0,1 160 0,2 4.0 Legierte Vergütungsstähle P 850-1000 1 210 0,1 160 0,2 4.1 Legierte Vergütungsstähle P 1000-1200 1 180 0,1 140 0,2 5.0 Unlegierte Einsatzstähle P <750 260 0,1 200 0,2 6.0 Legierte Einsatzstähle P <1000 230 0,1 170 0,2 6.1 Legierte Einsatzstähle P >1000 180 0,1 140 0,2 7.0 Nitrierstähle P <1000 210 0,1 160 0,2 7.1 Nitrierstähle P >1000 180 0,1 140 0,2 8.0 Werkzeugstähle P <850 230 0,1 170 0,2 I I 8.1 Werkzeugstähle P 850-1100 1 210 0,1 160 0,2 8.2 Werkzeugstähle P 1100-1400 1 180 0,1 140 0,2 9.0 Schnellarbeitsstähle P 830-1200 1 210 0,1 160 0,2 10.0 Gehärtete Stähle H 48-55 HRC 1 10.1 Gehärtete Stähle H 55-60 HRC 1 10.2 Gehärtete Stähle H 60-67 HRC 1 11.0 Verschleißfester Konstruktionsstahl P 1350 120 0,1 90 0,2 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle P <1500 120 0,1 90 0,2 I I 13.0 Rostfreie Stähle, geschwefelt <700 230 0,1 170 0,2 310 0,1 250 0,2 13.1 Rostfreie Stähle, austenitisch <700 230 0,1 170 0,2 310 0,1 250 0,2 13.2 Rostfreie Stähle, austenitisch <850 200 0,1 150 0,2 280 0,1 230 0,2 13.3 Rostfreie Stähle, martensitisch <1100 200 0,1 150 0,2 320 0,1 260 0,2 14.0 Sonderlegierungen <1200 70 0,1 50 0,2 15.0 Gusseisen (GG) K <180 HB 15.1 Gusseisen (GG) K >180 HB 15.2 Gusseisen (GGG, GT) K >180 HB 15.3 Gusseisen (GGG, GT) K >260 HB 16.0 Titan, Titanlegierungen <850 16.1 Titan, Titanlegierungen 850-1200 17.0 AI langsp.; Al-Knetleg.; Mg N <530 17.1 Al-Leg., kurzspanend N <600 17.2 Al.-Gussleg. > 10 % Si N <600 18.0 Kupfer, niedriglegiert N <400 18.1 Messing, kurzspanend N <600 18.2 Messing, langspanend N <600 18.3 Bronze, kurzspanend N <600 18.4 Bronze, kurzspanend N 650-850 18.5 Bronze, langspanend N <850 18.6 Bronze, langspanend N 850-1200 694 n nfliniA irvno.nn
