688 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.676

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 676 0688 Lab2u

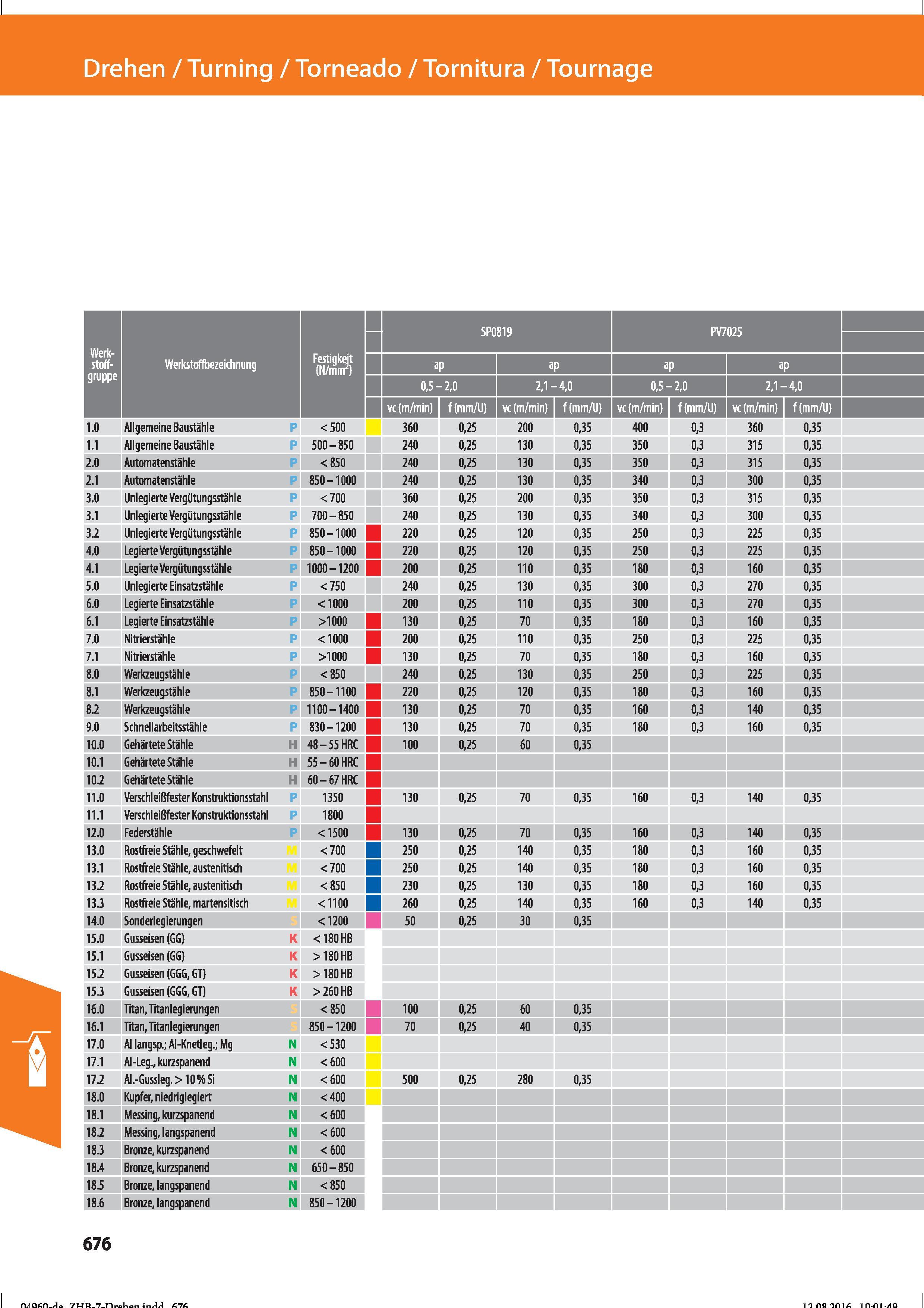

Drehen / Turning / Torneado / Tornitura / Tournage Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mrir) gruppe 1.0 Allgemeine Baustähle P <500 1.1 Allgemeine Baustähle P 500 - 850 2.0 Automatenstähle P <850 2.1 Automatenstähle P 850-1000 3.0 Unlegierte Vergütungsstähle P <700 3.1 Unlegierte Vergütungsstähle P 700 - 850 3.2 Unlegierte Vergütungsstähle P 850-1000 4.0 Legierte Vergütungsstähle P 850-1000 4.1 Legierte Vergütungsstähle P 1000-1200 5.0 Unlegierte Einsatzstähle P <750 6.0 Legierte Einsatzstähle P <1000 6.1 Legierte Einsatzstähle P >1000 7.0 Nitrierstähle P <1000 7.1 Nitrierstähle P >1000 8.0 Werkzeugstähle P <850 8.1 Werkzeugstähle P 850-1100 8.2 Werkzeugstähle P 1100-1400 9.0 Schnellarbeitsstähle P 830-1200 10.0 Gehärtete Stähle H 48-55 HRC 10.1 Gehärtete Stähle H 55-60 HRC 10.2 Gehärtete Stähle H 60 - 67 HRC 11.0 Verschleißfester Konstruktionsstahl P 1350 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle P <1500 13.0 Rostfreie Stähle, geschwefelt <700 13.1 Rostfreie Stähle, austenitisch <700 13.2 Rostfreie Stähle, austenitisch <850 13.3 Rostfreie Stähle, martensitisch <1100 14.0 Sonderlegierungen <1200 15.0 Gusseisen (GG) K <180 HB 15.1 Gusseisen (GG) K >180 HB 15.2 Gusseisen (GGG, GT) K >180 HB 15.3 Gusseisen (GGG, GT) K >260 HB 16.0 Titan, Titanlegierungen <850 16.1 Titan, Titanlegierungen 850-1200 17.0 AI langsp.; Al-Knetleg.; Mg N <530 17.1 Al-Leg., kurzspanend N <600 17.2 Al.-Gussleg. > 10% Si N <600 18.0 Kupfer, niedriglegiert N <400 18.1 Messing, kurzspanend N <600 18.2 Messing, langspanend N <600 18.3 Bronze, kurzspanend N <600 18.4 Bronze, kurzspanend N 650 - 850 18.5 Bronze, langspanend N <850 18.6 Bronze, langspanend N 850-1200 vc m/min) f mm/U) vc (m/min) f mm/U) vc m/min) f mm/U) vc m/min) f mm/U) 360 240 240 240 240 220 220 200 240 200 130 200 130 240 220 130 130 130 130 250 250 230 260 50 100 70 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 200 130 0,35 0,35 400 350 0,3 0,3 360 315 0,35 0,35 130 0,35 350 0,3 315 0,35 130 0,35 340 0,3 300 0,35 0,25 200 0,35 350 0,3 315 0,35 0,25 130 0,35 340 0,3 300 0,35 0,25 120 0,35 250 0,3 225 0,35 120 0,35 250 0,3 225 0,35 110 0,35 180 0,3 160 0,35 130 0,35 300 0,3 270 0,35 110 0,35 300 0,3 270 0,35 70 0,35 180 0,3 160 0,35 110 70 0,35 0,35 250 180 0,3 0,3 225 160 0,35 0,35 130 0,35 250 0,3 225 0,35 120 0,35 180 0,3 160 0,35 70 0,35 160 0,3 140 0,35 70 0,35 180 0,3 160 0,35 70 160 0,3 140 0,35 70 0,35 160 0,3 140 0,35 140 140 130 140 0,35 0,35 0,35 0,35 180 180 180 0,3 0,3 0,3 160 160 160 0,35 0,35 0,35 160 0,3 140 0,35 30 0,35 60 0,35 40 0,35 280 0,35
