646 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.634

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 634 0646 Lab2u

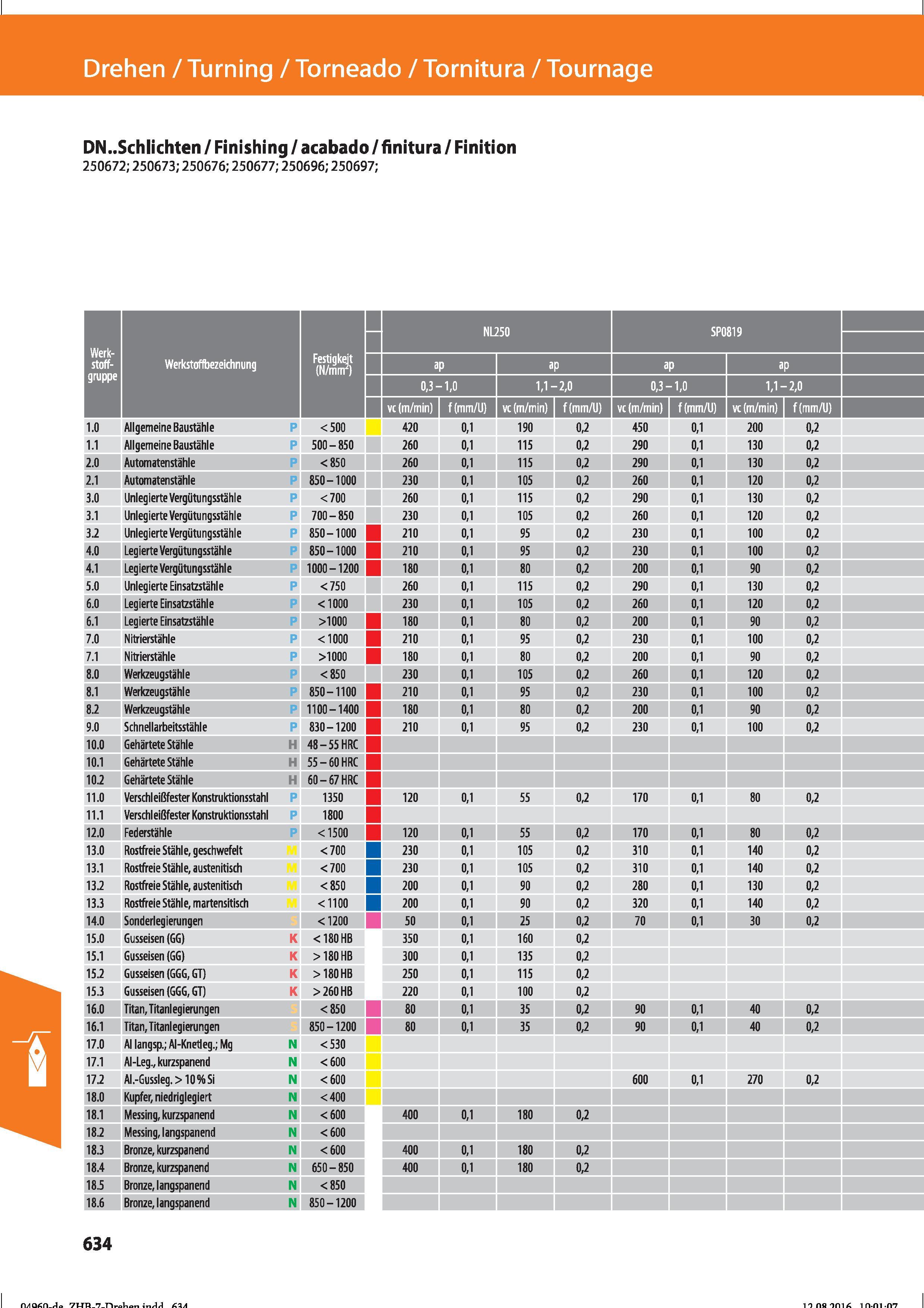

Drehen / Turning / Torneado / Tornitura / Tournage DN..Schlichten / Finishing / acabado / finitura / Finition 250672; 250673; 250676; 250677; 250696; 250697; Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mrir) ap gruppe 0,3- -1,0 1,1- -2,0 0,3- -1,0 1,1- -2,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle P <500 420 0,1 190 0,2 450 0,1 200 0,2 1.1 Allgemeine Baustähle P 500 - 850 260 0,1 115 0,2 290 0,1 130 0,2 2.0 Automatenstähle P <850 260 0,1 115 0,2 290 0,1 130 0,2 2.1 Automatenstähle P 850-1000 230 0,1 105 0,2 260 0,1 120 0,2 3.0 UnlegierteVergütungsstähle P <700 260 0,1 115 0,2 290 0,1 130 0,2 3.1 UnlegierteVergütungsstähle P 700 - 850 230 0,1 105 0,2 260 0,1 120 0,2 3.2 UnlegierteVergütungsstähle P 850-1000 1 210 0,1 95 0,2 230 0,1 100 0,2 4.0 Legierte Vergütungsstähle P 850-1000 j 210 0,1 95 0,2 230 0,1 100 0,2 4.1 Legierte Vergütungsstähle P 1000-1200 1 180 0,1 80 0,2 200 0,1 90 0,2 5.0 Unlegierte Einsatzstähle P <750 260 0,1 115 0,2 290 0,1 130 0,2 6.0 Legierte Einsatzstähle P <1000 230 0,1 105 0,2 260 0,1 120 0,2 6.1 Legierte Einsatzstähle P >1000 180 0,1 80 0,2 200 0,1 90 0,2 7.0 Nitrierstähle P <1000 210 0,1 95 0,2 230 0,1 100 0,2 7.1 Nitrierstähle P >1000 180 0,1 80 0,2 200 0,1 90 0,2 8.0 Werkzeugstähle P <850 230 0,1 105 0,2 260 0,1 120 0,2 8.1 Werkzeugstähle P 850-1100 1 210 0,1 95 0,2 230 0,1 100 0,2 8.2 Werkzeugstähle P 1100-1400 1 180 0,1 80 0,2 200 0,1 90 0,2 I 9.0 Schnellarbeitsstähle P 830-1200 1 210 0,1 95 0,2 230 0,1 100 0,2 Gehärtete Stähle H 48-55 HRC 10.1 Gehärtete Stähle H 55-60 HRC 10.2 Gehärtete Stähle H 60-67 HRC 11.0 Verschleißfester Konstruktionsstahl P 1350 120 0,1 55 0,2 170 0,1 80 0,2 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle P <1500 120 0,1 55 0,2 170 0,1 80 0,2 13.0 Rostfreie Stähle, geschwefelt <700 230 0,1 105 0,2 310 0,1 140 0,2 13.1 Rostfreie Stähle, austenitisch <700 230 0,1 105 0,2 310 0,1 140 0,2 13.2 Rostfreie Stähle, austenitisch <850 200 0,1 90 0,2 280 0,1 130 0,2 13.3 Rostfreie Stähle, martensitisch <1100 200 0,1 90 0,2 320 0,1 140 0,2 14.0 Sonderlegierungen <1200 50 0,1 25 0,2 70 0,1 30 0,2 15.0 Gusseisen (GG) K <180 HB 350 0,1 160 0,2 15.1 Gusseisen (GG) K >180 HB 300 0,1 135 0,2 15.2 Gusseisen (GGG, GT) K >180 HB 250 0,1 115 0,2 15.3 Gusseisen (GGG, GT) K >260 HB 220 0,1 100 0,2 16.0 Titan, Titanlegierungen <850 80 0,1 35 0,2 90 0,1 40 0,2 16.1 Titan, Titanlegierungen 850-1200 80 0,1 35 0,2 90 0,1 40 0,2 17.0 AI langsp.; Al-Knetleg.; Mg 17.1 Al-Leg., kurzspanend 17.2 Al.-Gussleg. >10%Si 18.0 Kupfer, niedriglegiert 18.1 Messing, kurzspanend 18.2 Messingjangspanend 18.3 Bronze, kurzspanend 18.4 Bronze, kurzspanend 18.5 Bronze,langspanend 18.6 Bronzejangspanend 634 n no inu in.ni.iV7
