638 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.626

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 626 0638 Lab2u

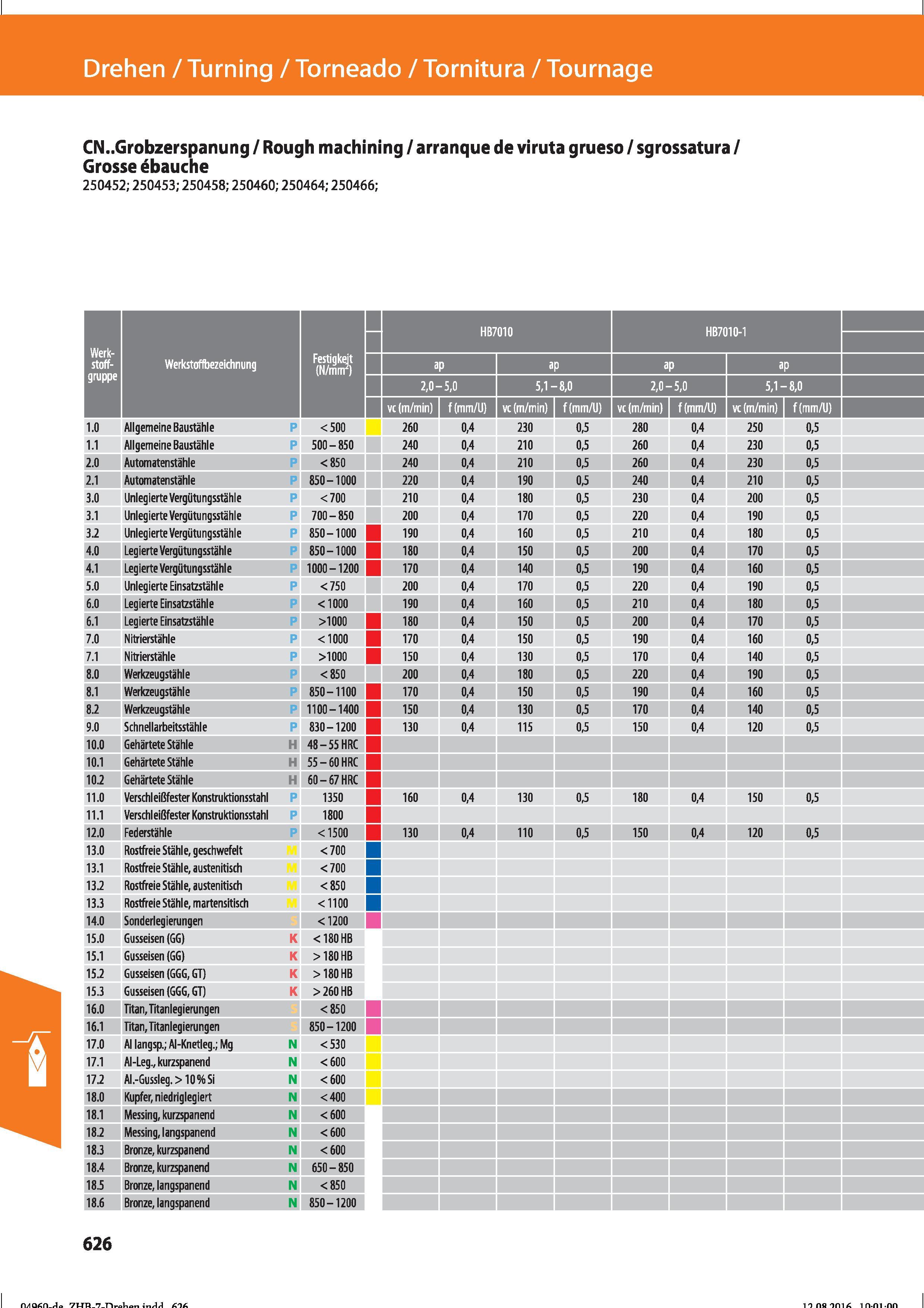

Drehen / Turning / Torneado / Tornitura / Tournage CN..Grobzerspanung / Rough machining / arranque de viruta grueso / sgrossatura / Grosse ébauche 250452; 250453; 250458; 250460; 250464; 250466; Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mrir) HB7010 HB7010-1 ap gruppe 2,0- -5,0 5,1- -8,0 2,0- -5,0 5,1- -8,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle <500 260 0,4 230 0,5 280 0,4 250 0,5 1.1 Allgemeine Baustähle 500 - 850 240 0,4 210 0,5 260 0,4 230 0,5 2.0 Automatenstähle <850 240 0,4 210 0,5 260 0,4 230 0,5 2.1 Automatenstähle 850-1000 220 0,4 190 0,5 240 0,4 210 0,5 3.0 Unlegierte Vergütungsstähle <700 210 0,4 180 0,5 230 0,4 200 0,5 3.1 Unlegierte Vergütungsstähle 700 - 850 200 0,4 170 0,5 220 0,4 190 0,5 3.2 Unlegierte Vergütungsstähle 850-1000 190 0,4 160 0,5 210 0,4 180 0,5 4.0 Legierte Vergütungsstähle 850-1000 180 0,4 150 0,5 200 0,4 170 0,5 4.1 Legierte Vergütungsstähle 1000-1200 170 0,4 140 0,5 190 0,4 160 0,5 5.0 Unlegierte Einsatzstähle <750 200 0,4 170 0,5 220 0,4 190 0,5 6.0 Legierte Einsatzstähle <1000 190 0,4 160 0,5 210 0,4 180 0,5 6.1 Legierte Einsatzstähle >1000 180 0,4 150 0,5 200 0,4 170 0,5 7.0 Nitrierstähle <1000 170 0,4 150 0,5 190 0,4 160 0,5 7.1 Nitrierstähle >1000 150 0,4 130 0,5 170 0,4 140 0,5 8.0 Werkzeugstähle <850 200 0,4 180 0,5 220 0,4 190 0,5 8.1 Werkzeugstähle 850-1100 170 0,4 150 0,5 190 0,4 160 0,5 8.2 Werkzeugstähle 1100-1400 150 0,4 130 0,5 170 0,4 140 0,5 I 9.0 Schnellarbeitsstähle 830-1200 130 0,4 115 0,5 150 0,4 120 0,5 10.0 Gehärtete Stähle 48-55 HRC 1 10.1 Gehärtete Stähle 55-60 HRC 1 10.2 Gehärtete Stähle 60-67 HRC 1 11.0 Verschleißfester Konstruktionsstahl P 1350 160 0,4 130 0,5 180 0,4 150 0,5 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle <1500 130 0,4 110 0,5 150 0,4 120 0,5 13.0 Rostfreie Stähle, geschwefelt <700 13.1 Rostfreie Stähle, austenitisch <700 13.2 Rostfreie Stähle, austenitisch <850 13.3 Rostfreie Stähle, martensitisch <1100 14.0 Sonderlegierungen 15.0 Gusseisen (GG) <180 HB 15.1 Gusseisen (GG) >180 HB 15.2 Gusseisen (GGG, GT) >180 HB 15.3 Gusseisen (GGG, GT) >260 HB 16.0 Titan, Titanlegierungen 16.1 Titan, Titanlegierungen 17.0 AI langsp.; Al-Knetleg.; Mg <530 17.1 Al-Leg., kurzspanend <600 17.2 Al.-Gussleg. > 10%Si <600 18.0 Kupfer, niedriglegiert 18.1 Messing, kurzspanend 18.2 Messing, langspanend 18.3 Bronze, kurzspanend 18.4 Bronze, kurzspanend 18.5 Bronze, langspanend 18.6 Bronze, langspanend
