614 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.602

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 602 0614 Lab2u

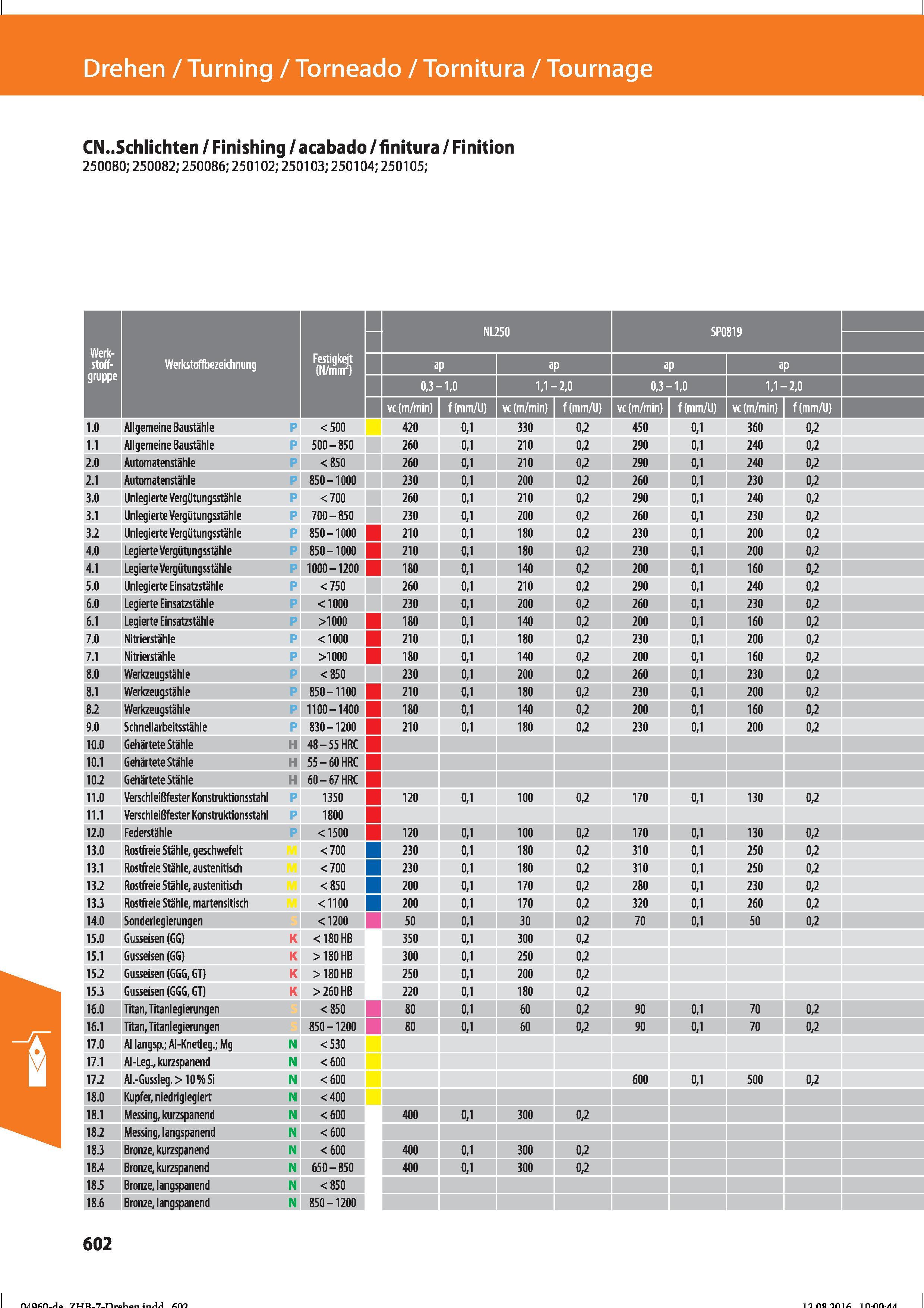

Drehen / Turning / Torneado / Tornitura / Tournage CN..Schlichten / Finishing / acabado / finitura / Finition 250080; 250082; 250086; 250102; 250103; 250104; 250105; Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mnr) ap gruppe 0,3- -1,0 1,1- -2,0 0,3- -1,0 1,1- -2,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle P <500 420 0,1 330 0,2 450 0,1 360 0,2 1.1 Allgemeine Baustähle P 500 - 850 260 0,1 210 0,2 290 0,1 240 0,2 2.0 Automatenstähle P <850 260 0,1 210 0,2 290 0,1 240 0,2 2.1 Automatenstähle P 850-1000 230 0,1 200 0,2 260 0,1 230 0,2 3.0 Unlegierte Vergütungsstähle P <700 260 0,1 210 0,2 290 0,1 240 0,2 3.1 Unlegierte Vergütungsstähle P 700 - 850 230 0,1 200 0,2 260 0,1 230 0,2 3.2 Unlegierte Vergütungsstähle P 850-1000 1 210 0,1 180 0,2 230 0,1 200 0,2 4.0 Legierte Vergütungsstähle P 850-1000 j 210 0,1 180 0,2 230 0,1 200 0,2 4.1 Legierte Vergütungsstähle P 1000-1200 1 180 0,1 140 0,2 200 0,1 160 0,2 5.0 Unlegierte Einsatzstähle P <750 260 0,1 210 0,2 290 0,1 240 0,2 6.0 Legierte Einsatzstähle P <1000 230 0,1 200 0,2 260 0,1 230 0,2 6.1 Legierte Einsatzstähle P >1000 180 0,1 140 0,2 200 0,1 160 0,2 7.0 Nitrierstähle P <1000 210 0,1 180 0,2 230 0,1 200 0,2 7.1 Nitrierstähle P >1000 180 0,1 140 0,2 200 0,1 160 0,2 8.0 Werkzeugstähle P <850 230 0,1 200 0,2 260 0,1 230 0,2 8.1 Werkzeugstähle P 850-1100 1 210 0,1 180 0,2 230 0,1 200 0,2 8.2 Werkzeugstähle P 1100-1400 1 180 0,1 140 0,2 200 0,1 160 0,2 I 9.0 Schnellarbeitsstähle P 830-1200 1 210 0,1 180 0,2 230 0,1 200 0,2 Gehärtete Stähle H 48-55 HRC 10.1 Gehärtete Stähle H 55-60 HRC 10.2 Gehärtete Stähle H 60-67 HRC 11.0 Ve rsch I eißfester Konstru kti onsstah I 1350 11.1 Ve rsch I eißfester Konstru kti onsstah I 1800 120 0,1 100 0,2 170 0,1 130 0,2 12.0 Federstähle <1500 120 0,1 100 0,2 170 0,1 130 0,2 <1200 50 0,1 30 0,2 70 0,1 50 0,2 17.0 Al langsp.; Al-Knetleg.; Mg 17.1 Al-Leg., kurzspanend 17.2 Al.-Gussleg. > 10% Si 18.0 Kupfer, niedriglegiert 18.1 Messing, kurzspanend 18.2 Messingjangspanend 18.3 Bronze, kurzspanend 18.4 Bronze, kurzspanend 18.5 Bronzejangspanend 18.6 Bronzejangspanend 13.0 Rostfreie Stähle, geschwefelt <700 230 0,1 180 0,2 310 0,1 250 0,2 13.1 Rostfreie Stähle, austenitisch <700 230 0,1 180 0,2 310 0,1 250 0,2 13.2 Rostfreie Stähle, austenitisch <850 200 0,1 170 0,2 280 0,1 230 0,2 13.3 Rostfreie Stähle, martensitisch <1100 200 0,1 170 0,2 320 0,1 260 0,2 15.0 Gusseisen (GG) K <180 HB 350 0,1 300 0,2 15.1 Gusseisen (GG) K >180 HB 300 0,1 250 0,2 15.2 Gusseisen (GGG, GT) K >180 HB 250 0,1 200 0,2 15.3 Gusseisen (GGG, GT) K >260 HB 220 0,1 180 0,2 16.0 Titan, Titanlegierungen <850 80 0,1 60 0,2 90 0,1 70 0,2 16.1 Titan, Titanlegierungen 850-1200 80 0,1 60 0,2 90 0,1 70 0,2
