560 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.548

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 548 0560 Lab2u

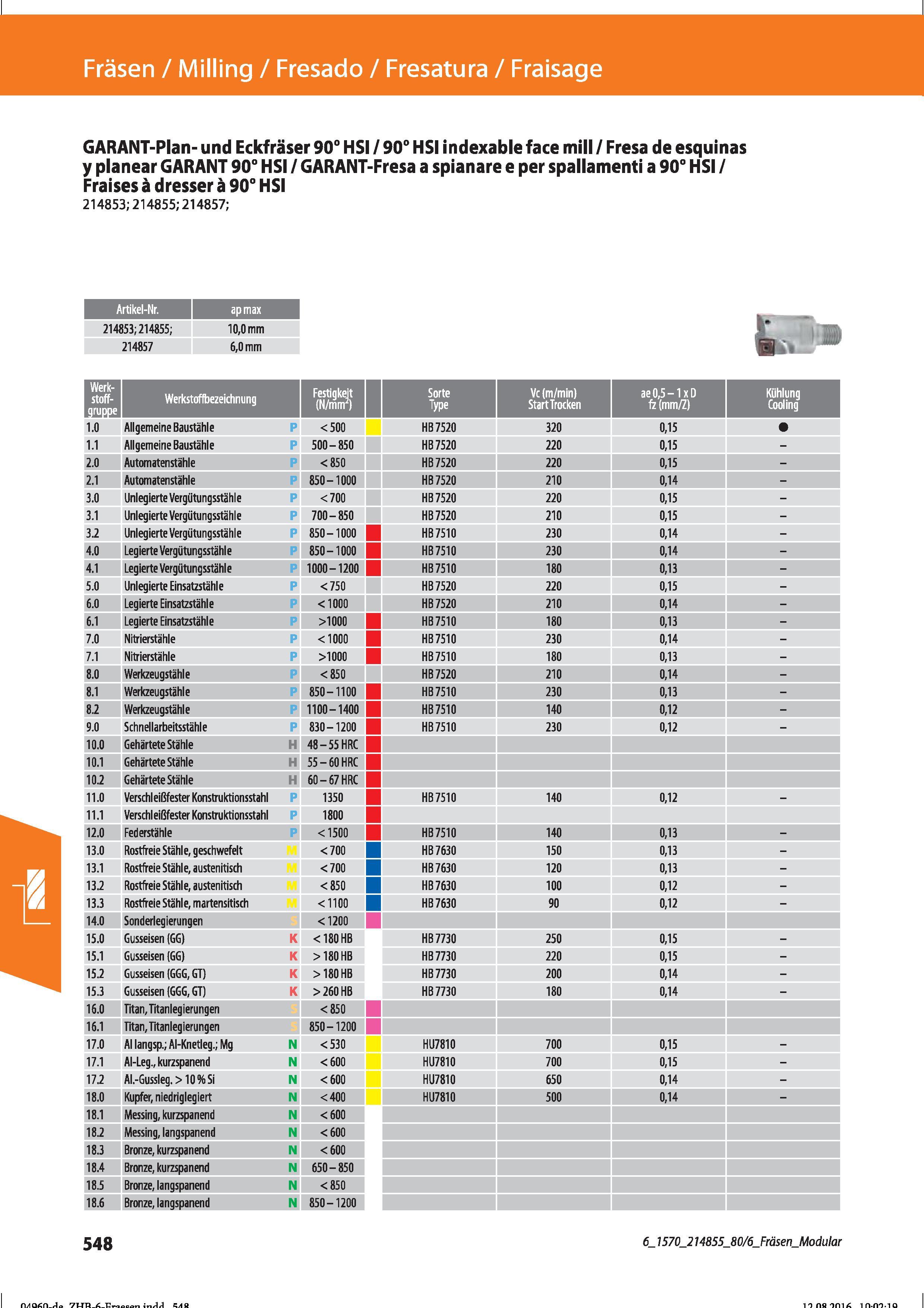

Fräsen / Milling / Fresado / Fresatura / Fraisage GARANT-Plan- und Eckfräser 90° HSI / 90° HSI indexable face mill / Fresa de esquinas y planear GARANT 90° HSI / GARANT-Fresa a spianare e per spallamenti a 90° HSI / Fraises à dresser à 90° HSI 214853; 214855; 214857; Artikel-Nr. apmax 214853; 214855; 10,0 mm 214857 6,0 mm SÍ ¡ 1 Werkstoffbezeichnung Festigkeit (N/mm ) 1 Sorte Type Vc (m/min) Start Trocken aeO,5-1xD fz (mm/Z) Kühlung Cooling 1.0 Allgemeine Baustähle <500 HB 7520 320 0,15 1.1 Allgemeine Baustähle 500-850 HB 7520 220 0,15 - 2.0 Automatenstähle <850 HB 7520 220 0,15 2.1 Automatenstähle 850-1000 HB 7520 210 0,14 3.0 Unlegierte Vergütungsstähle <700 HB 7520 220 0,15 - 3.1 Unlegierte Vergütungsstähle 700-850 HB 7520 210 0,15 - 3.2 Unlegierte Vergütungsstähle 850-1000 HB7510 230 0,14 - 4.0 Legierte Vergütungsstähle 850-1000 HB7510 230 0,14 4.1 Legierte Vergütungsstähle 1000-1200 HB7510 180 0,13 5.0 Unlegierte Einsatzstähle <750 HB 7520 220 0,15 - 6.0 Legierte Einsatzstähle <1000 HB 7520 210 0,14 6.1 Legierte Einsatzstähle >1000 HB7510 180 0,13 7.0 Nitrierstähle <1000 HB7510 230 0,14 - 7.1 Nitrierstähle >1000 HB7510 180 0,13 - 8.0 Werkzeugstähle <850 HB 7520 210 0,14 - 8.1 Werkzeugstähle 850-1100 HB 7510 230 0,13 8.2 Werkzeugstähle 1100-1400 HB7510 140 0,12 9.0 Schnellarbeitsstähle 830-1200 HB7510 230 0,12 - 10.0 Gehärtete Stähle 48-55 HRC 10.1 Gehärtete Stähle 55-60 HRC 10.2 Gehärtete Stähle 60 - 67 HRC 11.0 Verschleißfester Konstruktionsstahl P 1350 HB7510 140 0,12 - 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle <1500 HB7510 140 0,13 - 13.0 Rostfreie Stähle, geschwefelt <700 HB 7630 150 0,13 - 13.1 Rostfreie Stähle, austenitisch <700 HB 7630 120 0,13 - 13.2 Rostfreie Stähle, austenitisch <850 HB 7630 100 0,12 - 13.3 Rostfreie Stähle, martensitisch <1100 HB 7630 90 0,12 - 14.0 Sonderlegierungen <1200 15.0 Gusseisen (GG) <180 HB HB 7730 250 0,15 - 15.1 Gusseisen (GG) >180 HB HB 7730 220 0,15 - 15.2 Gusseisen (GGG, GT) >180 HB HB 7730 200 0,14 - 15.3 Gusseisen (GGG, GT) >260 HB HB 7730 180 0,14 - 16.0 Titan, Titanlegierungen <850 16.1 Titan, Titanlegierungen 850-1200 17.0 AI langsp.; Al-Knetleg.; Mg <530 HU7810 700 0,15 - 17.1 Al-Leg., kurzspanend <600 HU7810 700 0,15 - 17.2 Al.-Gussleg. >10% Si <600 HU7810 650 0,14 - 18.0 Kupfer, niedriglegiert <400 HU7810 500 0,14 18.1 Messing, kurzspanend <600 18.2 Messing, langspanend <600 18.3 Bronze, kurzspanend <600 18.4 Bronze, kurzspanend 650 - 850 18.5 Bronze, langspanend <850 18.6 Bronze, langspanend 850-1200 548 6_ 1570_214855_80/6_Fräsen_Modular nnfl ini/ü in.rn.io
