За счет самоустановки центрирующих колец относительно установочных пальцев, достигается постоянство положения заготовки при перемещении по

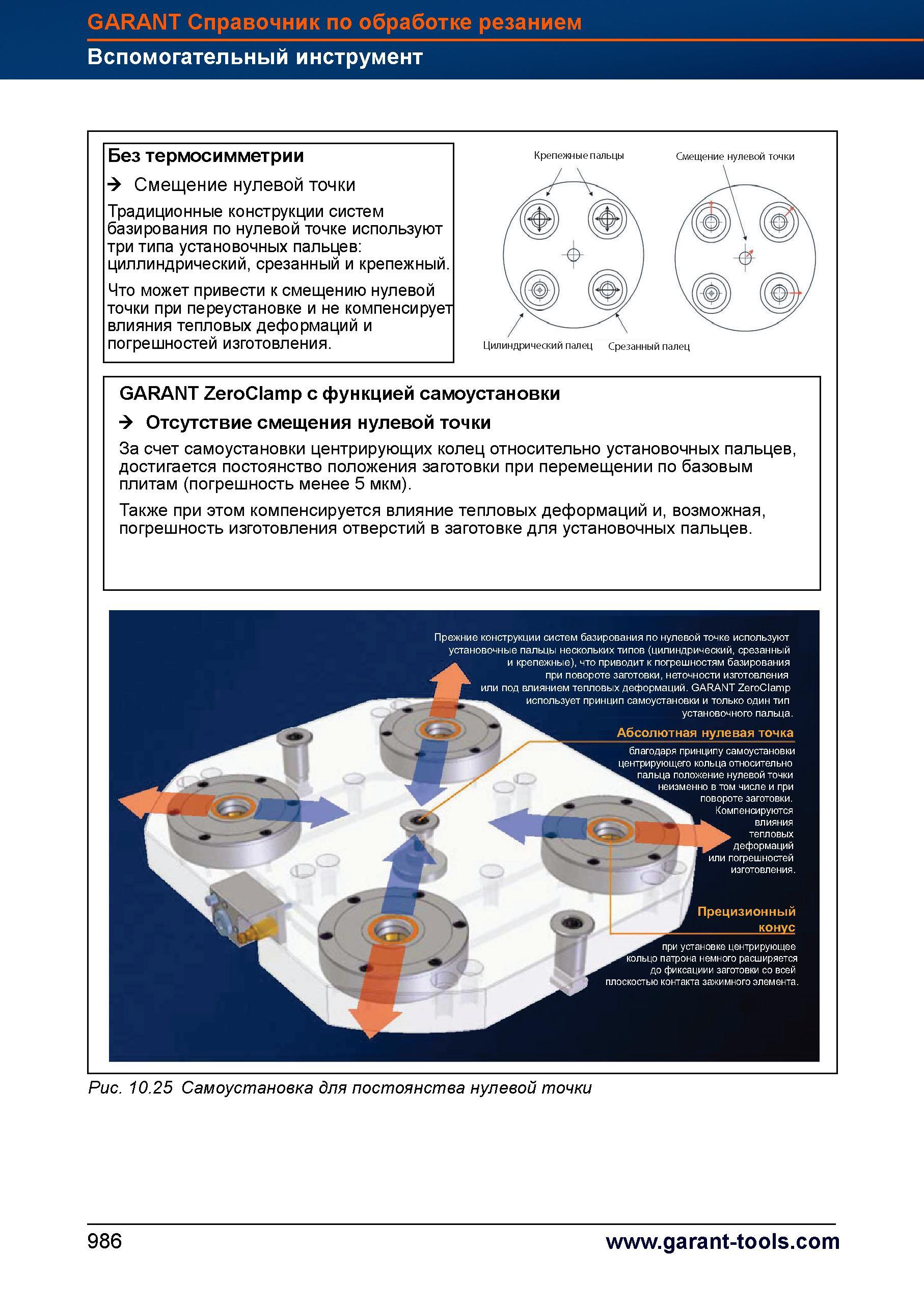

За счет самоустановки центрирующих колец относительно установочных пальцев, достигается постоянство положения заготовки при перемещении по базовым плитам (погрешность менее 5 мкм). Также при этом компенсируется влияние тепловых деформаций и, возможная, погрешность изготовления отверстий в заготовке для установочных пальцев. Прежние конструкции систем базирования по нулевой точке используют установочные пальцы нескольких типов (цилиндрический, срезанный и крепежные), что приводит к погрешностям базирования при повороте заготовки, неточности изготовления или под влиянием тепловых деформаций. GARANT ZeroClamp использует принцип самоустановки и только один тип установочного пальца. Абсолютная нулевая точка благодаря принципу самоустановки п центрирующего кольца относительно пальца положение нулевой точки неизменно в том числе и при повороте заготовки. Компенсируются влияния тепловых деформаций или погрешностей Прецизионный при установке центрирующее кольцо патрона немного расширяется до фиксациии заготовки со всей плоскостью контакта зажимного элемента. Рис. 10.25 Самоустановка для постоянства нулевой точки 986 GARANT Справочник по обработке резанием Вспомогательный инструмент Без термосимметрии d Смещение нулевой точки Традиционные конструкции систем базирования по нулевой точке используют три типа установочных пальцев цилиндрический, срезанный и крепежный. Что может привести к смещению нулевой точки при переустановке и не компенсирует влияния тепловых деформаций и погрешностей изготовления. Крепежные пальцы Смещение нулевой точки Цилиндрический палец Срезанный палец GARANT ZeroClamp с функцией самоустановки d Отсутствие смещения нулевой точки
