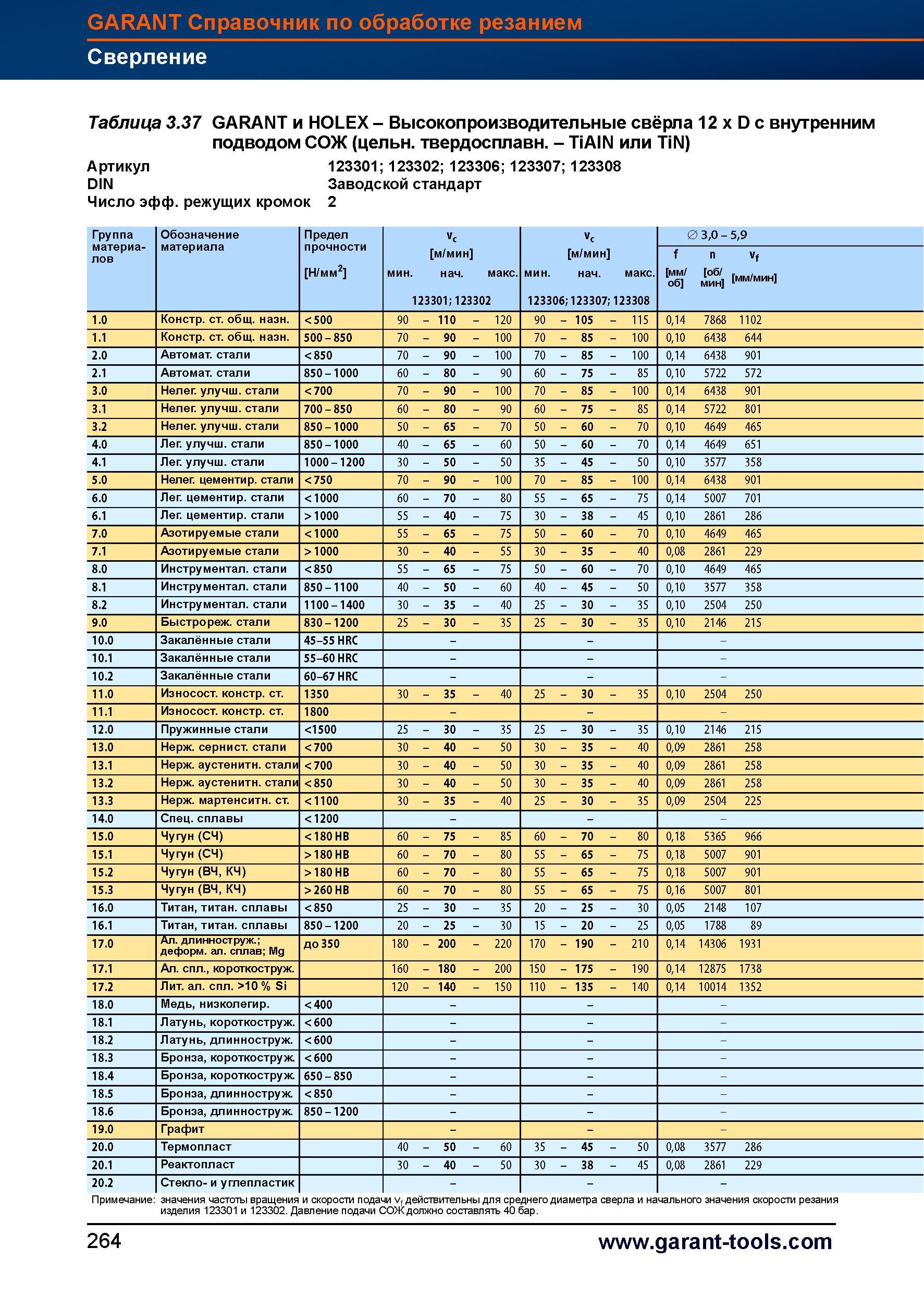

Высокопроизводительные свёрла Garant Hoffmann Group 12 x D с внутренним подводом СОЖ (цельные твердосплавные - TiAIN или TiN) Артикул 1233

Высокопроизводительные свёрла Garant Hoffmann Group 12 x D с внутренним подводом СОЖ (цельные твердосплавные - TiAIN или TiN) Артикул 123301 123302 123306 123307 123308 DIN Заводской стандарт Число эффективных режущих кромок инструмента 2 Группа Обозначение Предел Vc Vc 0 3,0 - 5,9 материалов материала м/мин vf Н/мм2 мин. нач макс. минимальная начальная максимальная мм/об об/мин мм/мин 123301;123302 123306;123307 123308 1.0 Конструкционные стали общего назначения 500 90 - 110 - 120 90 - 105 - 115 0,14 7868 1102 1.1 Конструкционные стали общего назначения 500 - 850 70 - 90 - 100 70 - 85 - 100 0,10 6438 644 2.0 Автоматные стали 850 70 - 90 - 100 70 - 85 - 100 0,14 6438 901 2.1 Автоматные стали 850 - 1000 60 - 80 - 90 60 - 75 - 85 0,10 5722 572 3.0 Нелегированные улучшенные стали 700 70 - 90 - 100 70 - 85 - 100 0,14 6438 901 3.1 Нелегированные улучшенные стали 700 - 850 60 - 80 - 90 60 - 75 - 85 0,14 5722 801 3.2 Нелегированные улучшенные стали 850 - 1000 50 - 65 - 70 50 - 60 - 70 0,10 4649 465 4.0 Легированные улучшенные стали 850 - 1000 40 - 65 - 60 50 - 60 - 70 0,14 4649 651 4.1 Легированные улучшенные стали 1000 - 1200 30 - 50 - 50 35 - 45 - 50 0,10 3577 358 5.0 Нелегированные цементированные стали 750 70 - 90 - 100 70 - 85 - 100 0,14 6438 901 6.0 Легированные цементированные стали 1000 60 - 70 - 80 55 - 65 - 75 0,14 5007 701 6.1 Легированные цементированные стали > 1000 55 - 40 - 75 30 - 38 - 45 0,10 2861 286 7.0 Азотируемые стали 1000 55 - 65 - 75 50 - 60 - 70 0,10 4649 465 7.1 Азотируемые стали > 1000 30 - 40 - 55 30 - 35 - 40 0,08 2861 229 8.0 Инструментальные стали 850 55 - 65 - 75 50 - 60 - 70 0,10 4649 465 8.1 Инструментальные стали 850 - 1100 40 - 50 - 60 40 - 45 - 50 0,10 3577 358 8.2 Инструментальные стали 1100 - 1400 30 - 35 - 40 25 - 30 - 35 0,10 2504 250 9.0 Быстрорежущие стали 830 - 1200 25 - 30 - 35 25 - 30 - 35 0,10 2146 215 10.0 Закалённые стали 45-55 HRC - 10.1 Закалённые стали 55-60HRC - 10.2 Закалённые стали 60-67HRC - 11.0 Износостойкие конструкционные стали 1350 30 - 35 - 40 25 - 30 - 35 0,10 2504 250 11.1 Износостойкие конструкционные стали 1800 - 12.0 Пружинные стали 1500 25 - 30 - 35 25 - 30 - 35 0,10 2146 215 13.0 Нержавеющие сернистые стали 700 30 - 40 - 50 30 - 35 - 40 0,09 2861 258 13.1 Нержавеющие аустенитные стали 700 30 - 40 - 50 30 - 35 - 40 0,09 2861 258 13.2 Нержавеющие аустенитные стали 850 30 - 40 - 50 30 - 35 - 40 0,09 2861 258 13.3 Нержавеющие мартенситные стали 1100 30 - 35 - 40 25 - 30 - 35 0,09 2504 225 14.0 Специальные сплавы 1200 - 15.0 Чугун (СЧ) 180HB 60 - 75 - 85 60 - 70 - 80 0,18 5365 966 15.1 Чугун (СЧ) >180HB 60 - 70 - 80 55 - 65 - 75 0,18 5007 901 15.2 Чугун (ВЧ, КЧ) >180HB 60 - 70 - 80 55 - 65 - 75 0,18 5007 901 15.3 Чугун (ВЧ, КЧ) >260HB 60 - 70 - 80 55 - 65 - 75 0,16 5007 801 16.0 Титан титановые сплавы 850 25 - 30 - 35 20 - 25 - 30 0,05 2148 107 16.1 Титан титановые сплавы 850 - 1200 20 - 25 - 30 15 - 20 - 25 0,05 1788 89 17.0 Ал. длинноструж. деформ. ал. сплав Mg до 350 180 - 200 - 220 170 - 190 - 210 0,14 14306 1931 17.1 Ал. спл., короткоструж. 160 - 180 - 200 150 - 175 - 190 0,14 12875 1738 17.2 Лит. ал. спл. >10 % Si 120 - 140 - 150 110 - 135 - 140 0,14 10014 1352 18.0 Медь низколегированная 400 - 18.1 Латунь короткостружечная 600 - 18.2 Латунь длинностружечная 600 - 18.3 Бронза короткостружечная 600 - 18.4 Бронза короткостружечная 650 - 850 - 18.5 Бронза длинностружечная 850 - 18.6 Бронза длинностружечная 850 - 1200 - 19.0 Графит - 20.0 Термопласт 40 - 50 - 60 35 - 45 - 50 0,08 3577 286 20.1 Реактопласт 30 - 40 - 50 30 - 38 - 45 0,08 2861 229 20.2 Стекло- и углепластик - Примечание значения частоты вращения и скорости подачи vf действительны для среднего диаметра сверла и начального значения скорости резания изделия 123301 и 123302. Давление подачи СОЖ должно составлять 40 бар. 264 GARANT Справочник по обработке резанием Сверление Таблица 3.37 GARANT i HOLEX -
