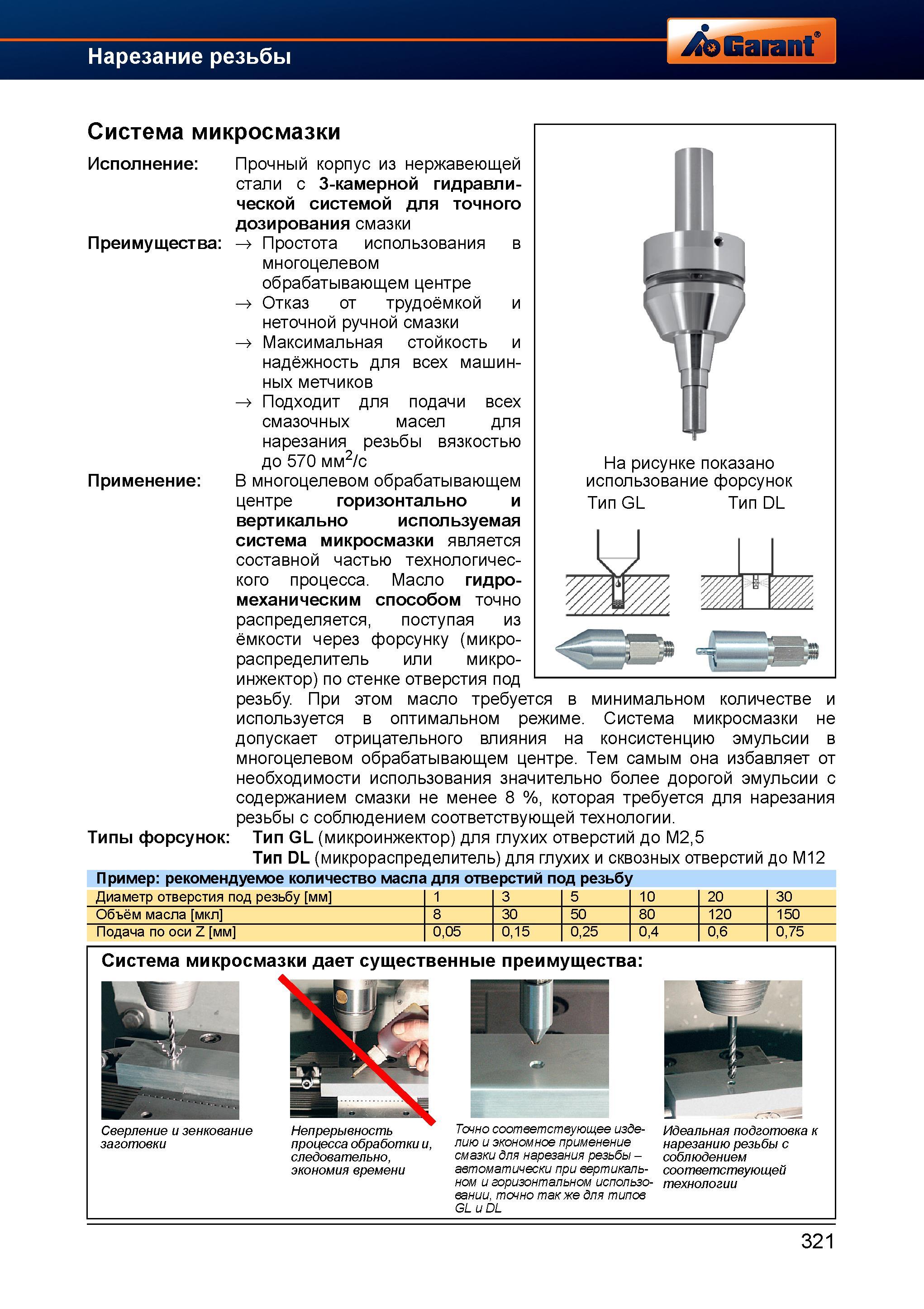

В многоцелевом обрабатывающем центре горизонтально и вертикально используемая система микросмазки является составной частью технологического процесса. Масло гидромеханическим способом точно распределяется, поступая из ёмкости через форсунку (микрораспределитель или микроинжектор) по стенке отверстия под резьбу. При этом масло требуется в минимальном количестве и используется в оптимальном режиме. Система микросмазки не допускает отрицательного влияния на консистенцию эмульсии в многоцелевом обрабатывающем центре. Тем самым она избавляет от необходимости использования значительно более дорогой эмульсии с содержанием смазки не менее 8 %, которая требуется для нарезания резьбы с соблюдением соответствующей технологии. Типы форсунок Тип GL (микроинжектор) для глухих отверстий до M2,5 Тип DL (микрораспределитель) для глухих и сквозных отверстий до M12 Пример рекомендуемое количество масла для отверстий под резьбу Диаметр отверстия под резьбу мм 1 3 5 10 20 30 Объём масла мкл 8 30 50 80 120 150 Подача по оси Z мм 0,05 0,15 0,25 0,4 0,6 0,75 Система микросмазки дает существенные преимущества заготовки процесса обработки и, лию и экономное применение нарезанию резьбы с следовательно, смазки для нарезания резьбы - соблюдением экономия времени автоматически при вертикаль- соответствующей ном и горизонтальном использо- технологии вании, точно так же для типов GL и DL На рисунке показано использование форсунок Тип GL Тип DL 321 Нарезание резьбы Система микросмазки Исполнение Прочный корпус из нержавеющей стали с 3-камерной гидравлической системой для точного дозирования смазки Преимущества Простота использования в многоцелевом обрабатывающем центре Отказ от трудоёмкой и неточной ручной смазки Максимальная стойкость и надёжность для всех машинных метчиков Подходит для подачи всех смазочных масел для нарезания резьбы вязкостью до 570 мм2/с Применение
